90
Units smart.Turn
2.5 Units – P
e
rçag
e, ax
e C
Unit "Taraudage unique Face frontale"
L'Unit réalise un taraudage sur la face frontale.
Nom de l'unit : G73_Tar_Front_C / cycle : G73 (voir page 331)
Utilisez la longueur d'extraction pour les pinces de serrage avec
compensation linéaire. Le cycle se base sur la profondeur à tarauder,
le pas programmé et la longueur d'extraction pour calculer un nouveau
pas nominal. Le pas nominal est légèrement inférieur au pas du taraud.
Au moment de réaliser le filet, le taraud est extrait du mandrin de
serrage, de la "longueur d'extraction". Ce procédé vous permet
d'augmenter la durée de vie des tarauds.
Accès à la base de données technologiques :
Type d'usinage : taraudage
Paramètres variables: S

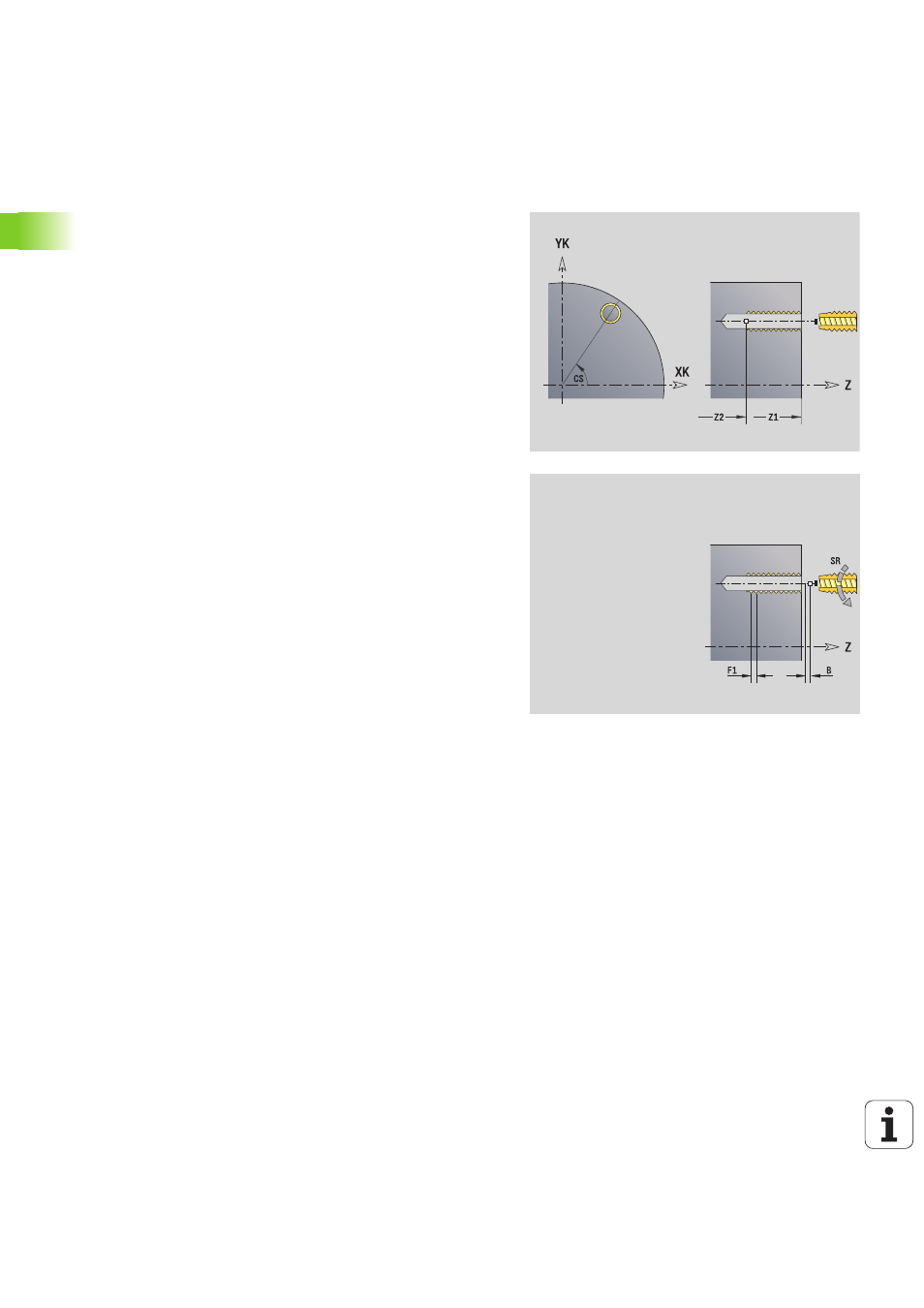

Formulaire cycle
Z1
Point de départ du perçage
Z2
Point final du perçage
CS
Angle de broche
F1
Pas du filet
B
Longueur d'approche
L
Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR
Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
SP
Profondeur brise-copeaux
SI
Distance de retrait
Autres formulaires : voir page 60
