288 Programmation DIN
4.1
7
Cy
cles de t
our
nag
e
a
v
ec suivi du cont
our

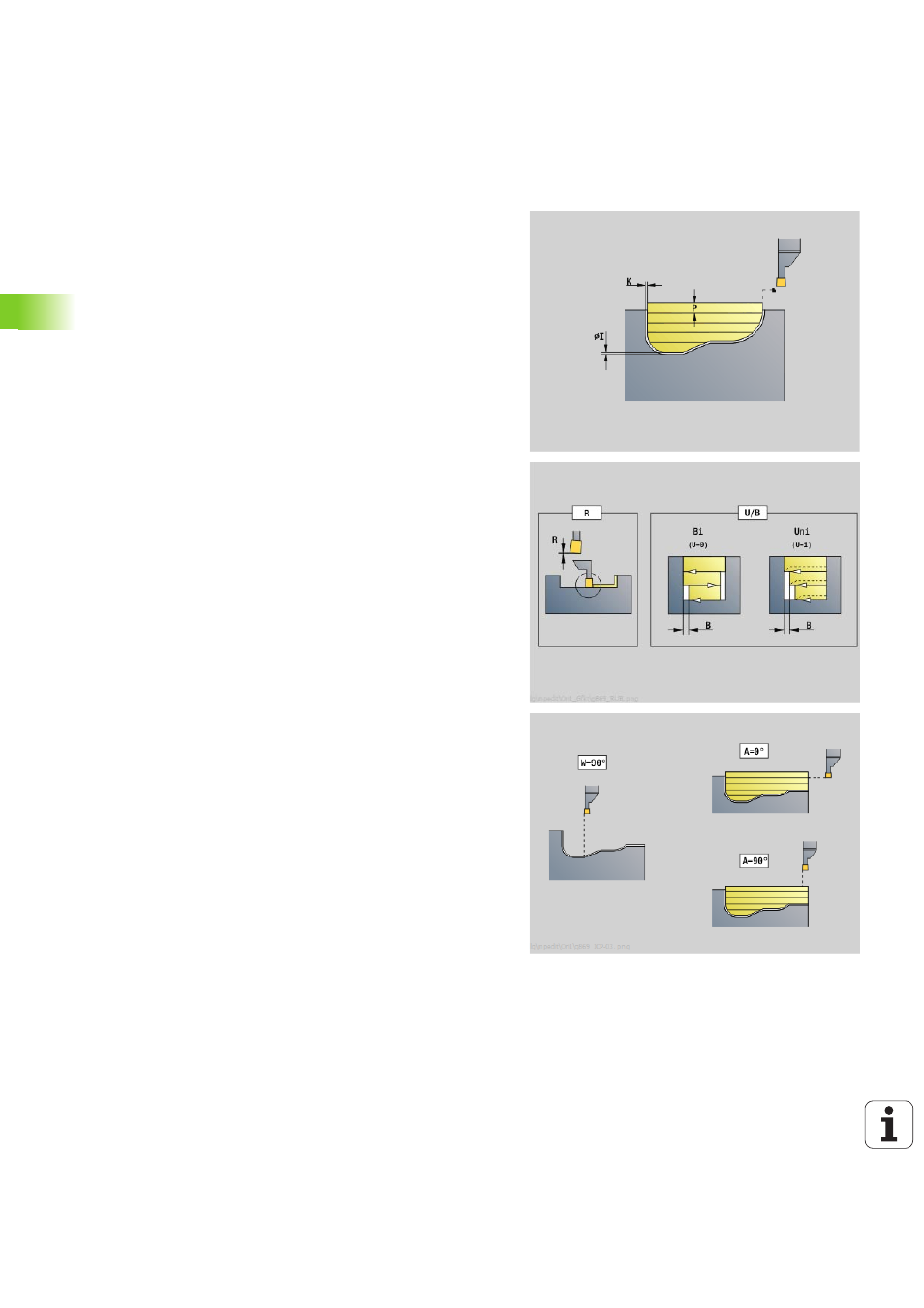

Tournage de gorge G869
La fonction G869 usine la zone du contour définie. Soit vous transférez
la référence du contour à usiner dans les paramètres du cycle, soit
vous définissez le contour directement après l'appel du cycle (voir
"Travailler avec les cycles se référant à un contour" à la page 272).
L'usinage s'effectue avec un minimum de passes et de mouvements
de relevage en alternant les passes d'ébauche et d'usinage de gorge.
Le contour à usiner peut comporter plusieurs parties creuses. Le cas
échéant, la zone d'usinage est subdivisée en plusieurs parties.
Paramètres
ID
Contour auxiliaire - Numéro d'identification du contour à usiner
NS Numéro de séquence initiale
 Début de la section de contour ou
 référence à une gorge G22/G23 Géo
NE Numéro de séquence finale (fin de la section de contour):
 NE non programmé: L'élément de contour NS est usiné
dans le sens de définition du contour.
 NS=NE programmé: L'élément de contour NS est usiné
dans le sens inverse du sens de définition du contour.
 NE inutile si le contour est défini avec G22/G23 Géo
P Plongée max.
R Correction en profondeur pour la finition (par défaut: 0)
I Surépaisseur en X (cote de diamètre) – (par défaut: 0)
K Surépaisseur en Z (par défaut: 0)
X Limite d'usinage (cote de diamètre) – (par défaut: Pas de limite
d'usinage)
Z Limite d'usinage (par défaut: Pas de limite d'usinage)
A Angle d'approche (par défaut: Inverse au sens de la plongée)
W Angle de sortie (par défaut: Inverse au sens de plongée)
Q Déroulement (par défaut: 0)
 0: Ebauche et finition
 1: Ebauche seulement
 2: Finition seulement
U Tournage unidirectionnel (par défaut: 0)
 0: L'ébauche est bidirectionnelle.
 1: L'ébauche est unidirectionnelle et s'effectue dans le sens
d'usinage (de "NS à NE")
