2.5 Units – P
e
rçag
e, ax
e C
Unit "Motif de taraudages circulaire sur
l'enveloppe"

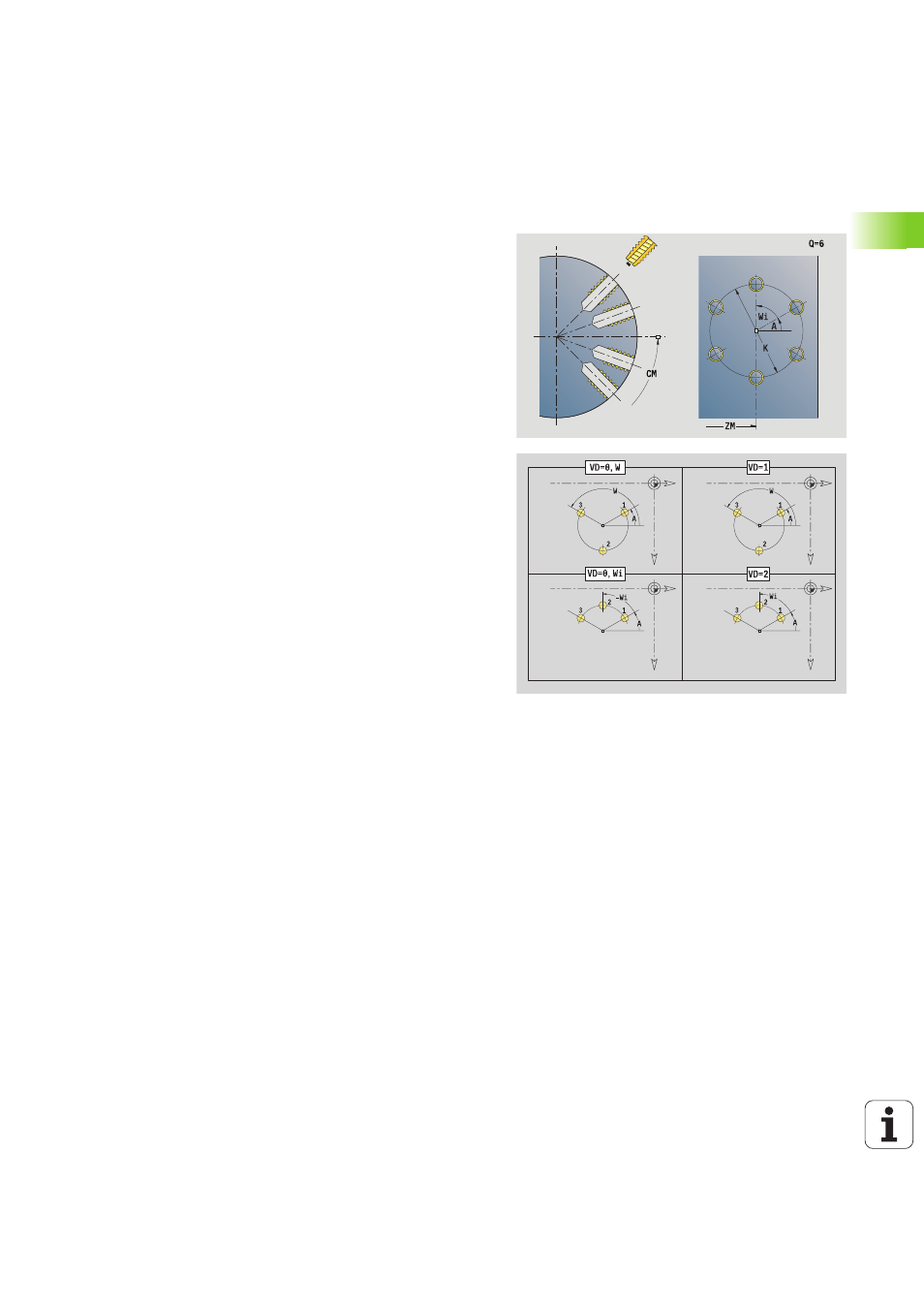

L'Unit réalise un motif de taraudages circulaire sur l'enveloppe.
Nom de l'unit : G73_Circ_Envel_C / cycle : G73 (voir page 331)
Utilisez la longueur d'extraction pour les pinces de serrage avec
compensation linéaire. Le cycle se base sur la profondeur à tarauder,
le pas programmé et la longueur d'extraction pour calculer un nouveau
pas nominal. Le pas nominal est légèrement inférieur au pas du taraud.
Au moment de réaliser le filet, le taraud est extrait du mandrin de
serrage, de la "longueur d'extraction". Ce procédé vous permet
d'augmenter la durée de vie des tarauds.
Accès à la base de données technologiques :
Type d'usinage : taraudage
Paramètres variables: S
Formulaire Motif
Q
Nombre de perçages
ZM, CM
Centre du motif
A
Angle départ
Wi
Incrément angulaire
K
Diamètre du motif
W
Angle final
VD
Sens du déroulement (par défaut: 0)
VD=0, sans W: Répartition sur cercle entier
VD=0, avec W: Répartition sur le plus grand arc de
cercle
VD=0, avec Wi : le signe qui précède Wi détermine le
sens (Wi<0 : dans le sens horaire)
VD=1, avec W: Sens horaire
VD=1, avec Wi: Sens horaire (signe de Wi sans
signification)
VD=2, avec W: Sens anti-horaire
VD=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
Formulaire cycle
X1
Point de départ du perçage (cote au diamètre)
X2
Point final du perçage (cote au diamètre)
F1
Pas du filet
B
Longueur d'approche
L
Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR
Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
SP
Profondeur brise-copeaux
SI
Distance de retrait
RB
Plan de retrait
Autres formulaires : voir page 60
