520 Programmation DIN pour l' axe Y
6
.3 Cont
ours da
ns
le plan YZ

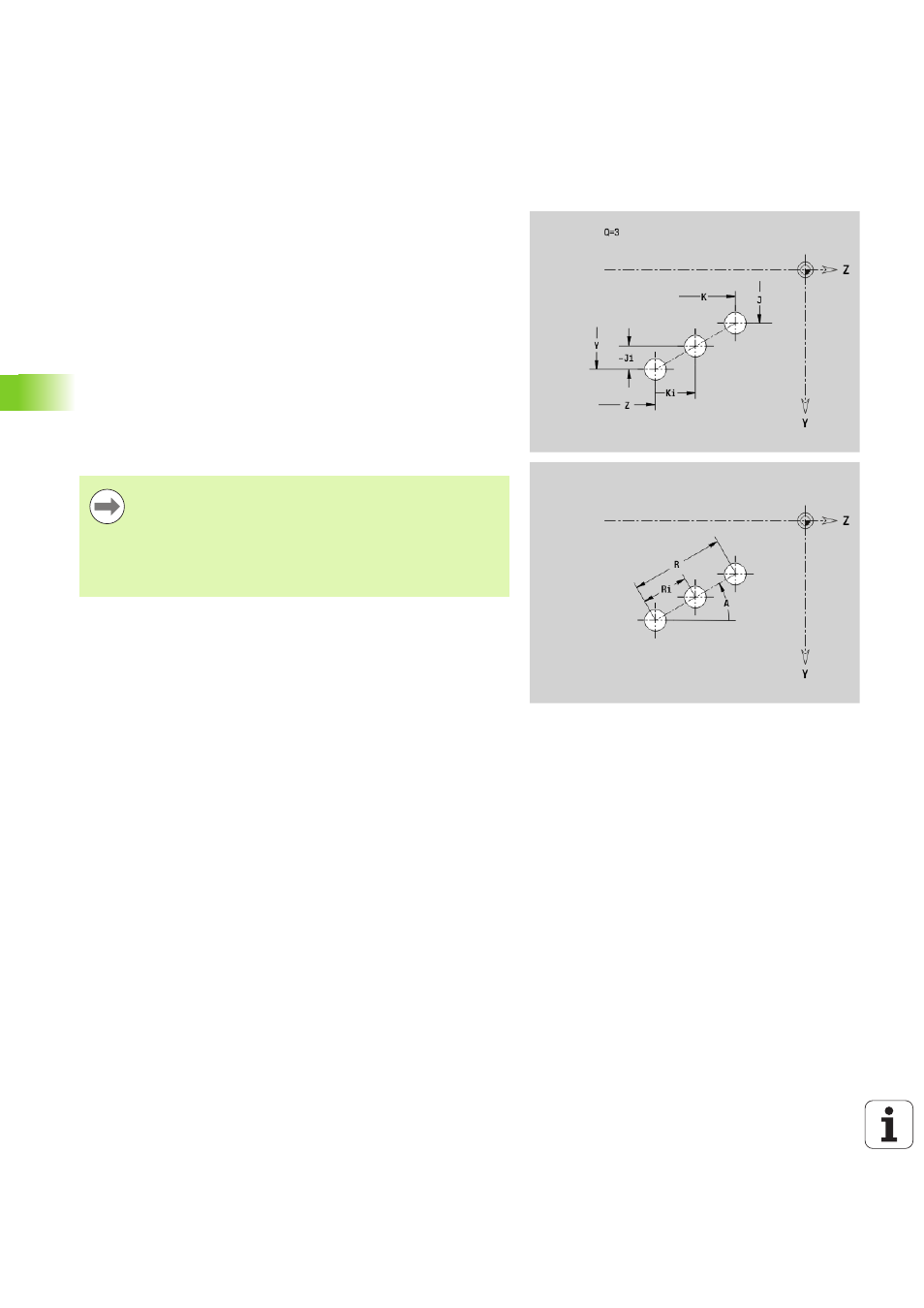

Motif linéaire dans le plan YZ G481 Géo
La fonction G481 définit un motif linéaire dans le plan YZ. G481 agit
sur la figure définie dans la séquence suivante (G380..385, G387).
Paramètres
Q
Nombre de figures
Y 1er point du motif
Z 1er point du motif
J Point final du motif (sens Y)
K Point final du motif (sens Z)
Ji Distance entre deux figures (dans le sens Y)
Ki Distance entre deux figures (dans le sens Z)
A Position angulaire axe longitudinal du motif (référence: axe
Z positif)
R Longueur (totale du motif)
Ri Distance motif (distance entre deux figures)
Remarques sur la programmation
 Programmer le perçage/la figure dans la séquence
suivante sans centre.
 Le cycle de fraisage (section USINAGE) appelle le
perçage/la figure dans la séquence suivante, et non pas
la définition du motif.
