HEIDENHAIN MANUALplus 620, CNC PILOT 640
263
4.13 Décalag
e
s du point-zér
o

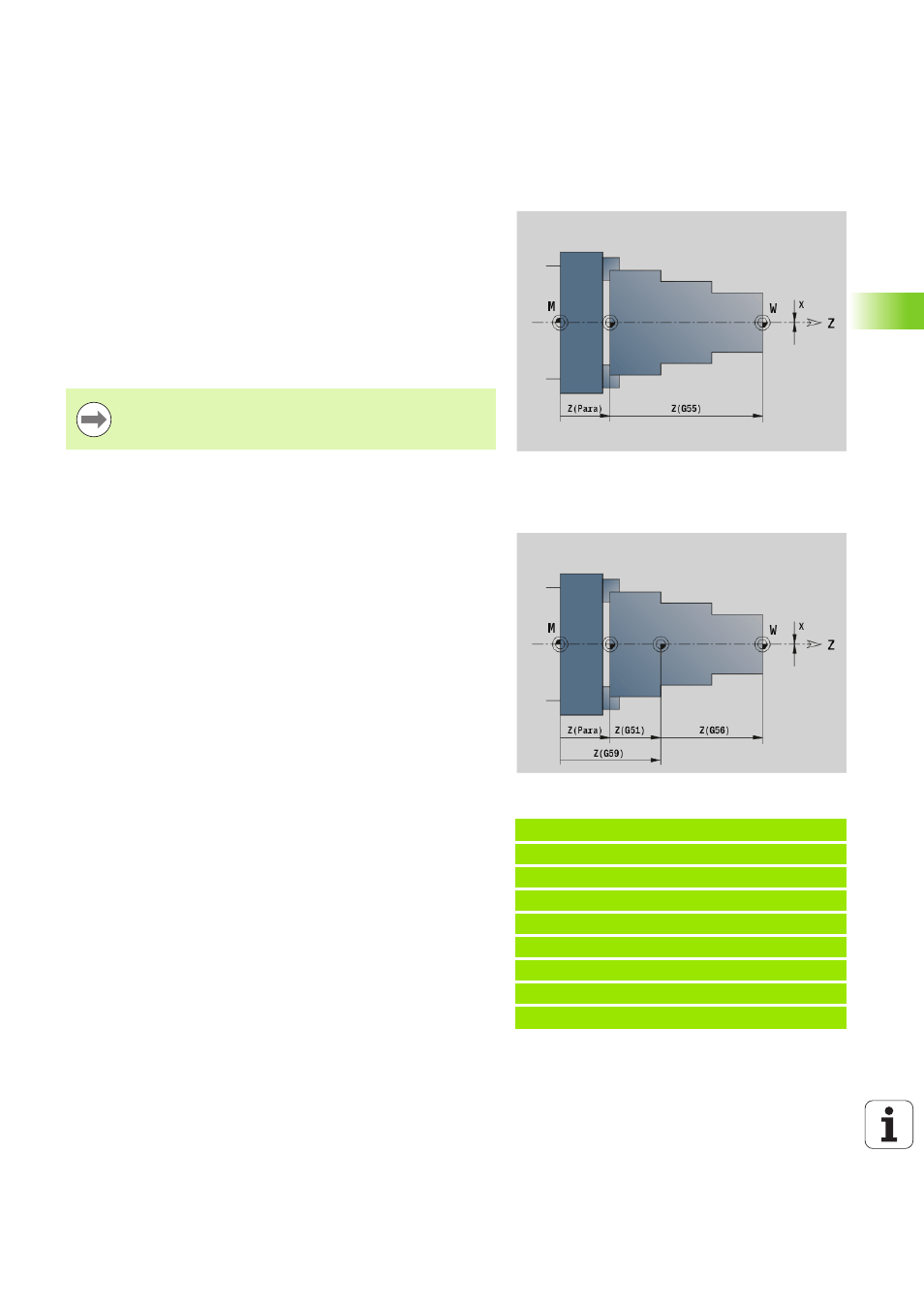

Offsets de point zéro
–
Décalage G53/G54 /G55
Les fonctions G53, G54 et G55 décalent le point zéro pièce des valeurs
d'offset qui ont été paramétrées en mode Configuration.
Le décalage s'effectue par rapport au point zéro pièce défini en mode
Configuration, même si vous plusieurs fois.
Le décalage du point zéro reste en vigueur jusqu'à la fin du programme
ou jusqu'à ce qu'il soit annulé par d'autres décalages de point zéro.
Avant d'utiliser les décalages des fonctions G53, G54 et G55, vous
devez définir les valeurs d'offset en mode Configuration (voir "Définir
des offset" dans le manuel d'utilisation).
Décalage additionnel du point zéro G56
La fonction G56 décale le point zéro pièce de la valeur définie pour
l'axe sélectionné. Le décalage se réfère au point zéro pièce courant.
Si vous programmez G56 plusieurs fois, le décalage sera toujours
additionné au point zéro pièce courant.
Un décalage en X est indiqué comme cote de rayon.
Beispiel: G56
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X62 Z5
N3 G810 NS7 NE12 P5 I0.5 K0.2
N4 G56 Z-28 [décalage de point zéro]
N5 G0 X62 Z5
N6 G810 NS7 NE12 P5 I0.5 K0.2
N7 G56 Z-28 [décalage de point zéro]
. . .
Paramètres
X
Décalage (cote de rayon) – (par défaut: 0)
Y
Décalage (dépend de la machine)
Z
Décalage
U
Décalage (dépend de la machine)
V
Décalage (dépend de la machine)
W
Décalage (dépend de la machine)
