HEIDENHAIN MANUALplus 620, CNC PILOT 640
517
6
.3 Cont
ours da
ns
le plan YZ

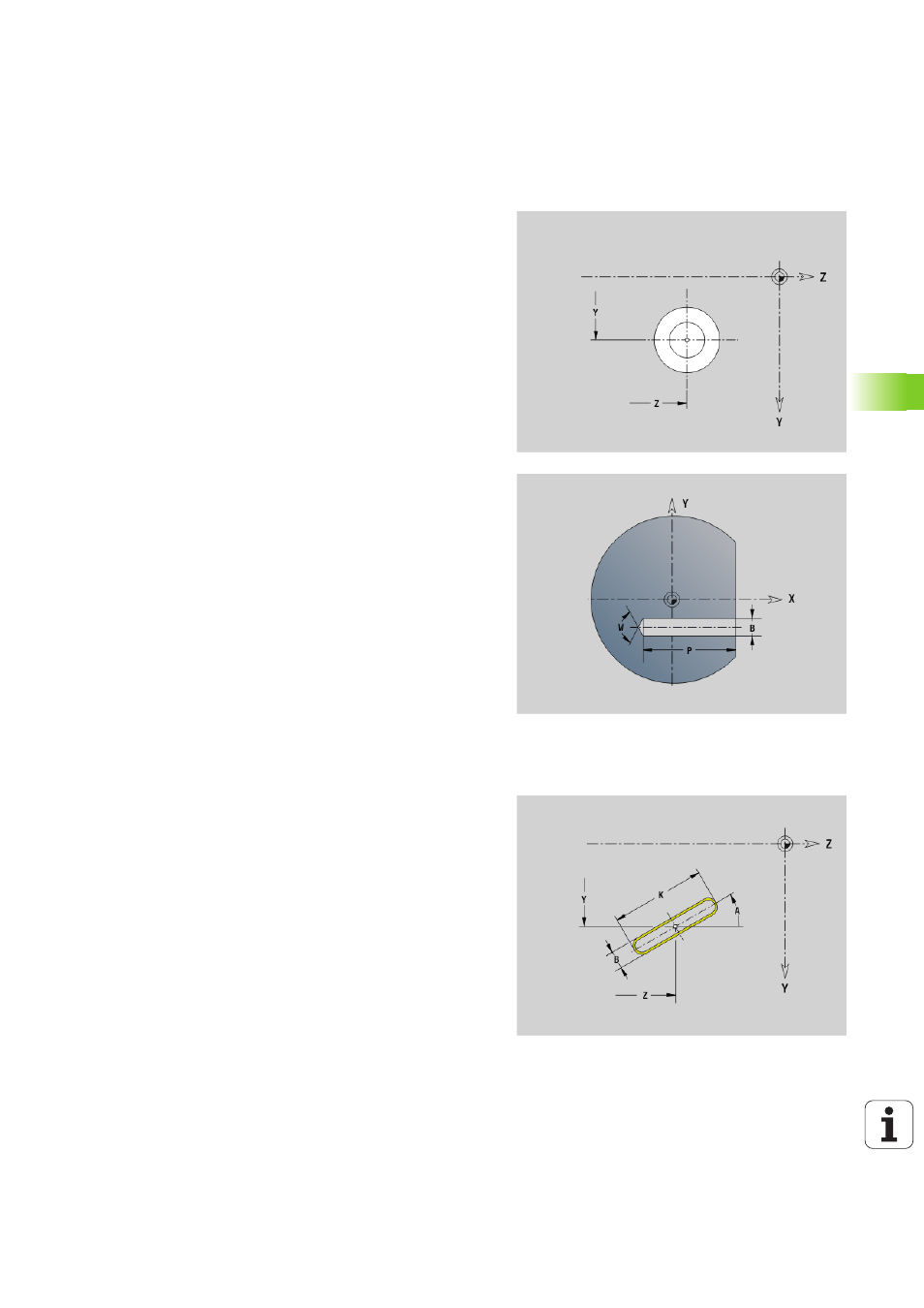

Perçage plan YZ G380 Géo
G380 définit un trou unique avec lamage et taraudage dans le plan YZ.
Rainure linéaire plan YZ G381 Géo
G381 définit une rainure linéaire dans le plan YZ.
Paramètres
Y
Centre du trou
Z
Centre du trou
B
Diamètre de perçage
P
Profondeur de perçage (sans pointe)
W
Angle de pointe (par défaut: 180°)
R
Diamètre de lamage
U
Profondeur de lamage
E
Angle de lamage
I
Diamètre de taraudage
J
Profondeur du filet
K
Attaque du filet (longueur en sortie)
F
Pas du filet
V
Filet à gauche ou à droite (par défaut: 0)
0 : filet à droite
1 : filet à gauche
A
Angle avec l'axe X (plage : –90° < A < 90°)
O
Diamètre de centrage
Paramètres
Y
Centre de la rainure
Z
Centre de la rainure
X
Diamètre de référence
aucune donnée : "X" issu de l'identifiant de section
"X" remplace "X" issu de l'indentifiant de section
A
Position angulaire (référence: Axe Z positif; par défaut: 0°)
K
Longueur de la rainure
B
Largeur de la rainure
P
Profondeur de la poche (par défaut: "P" issue de G308)
