294 Programmation DIN
4.1
7
Cy
cles de t
our
nag
e
a
v
ec suivi du cont
our

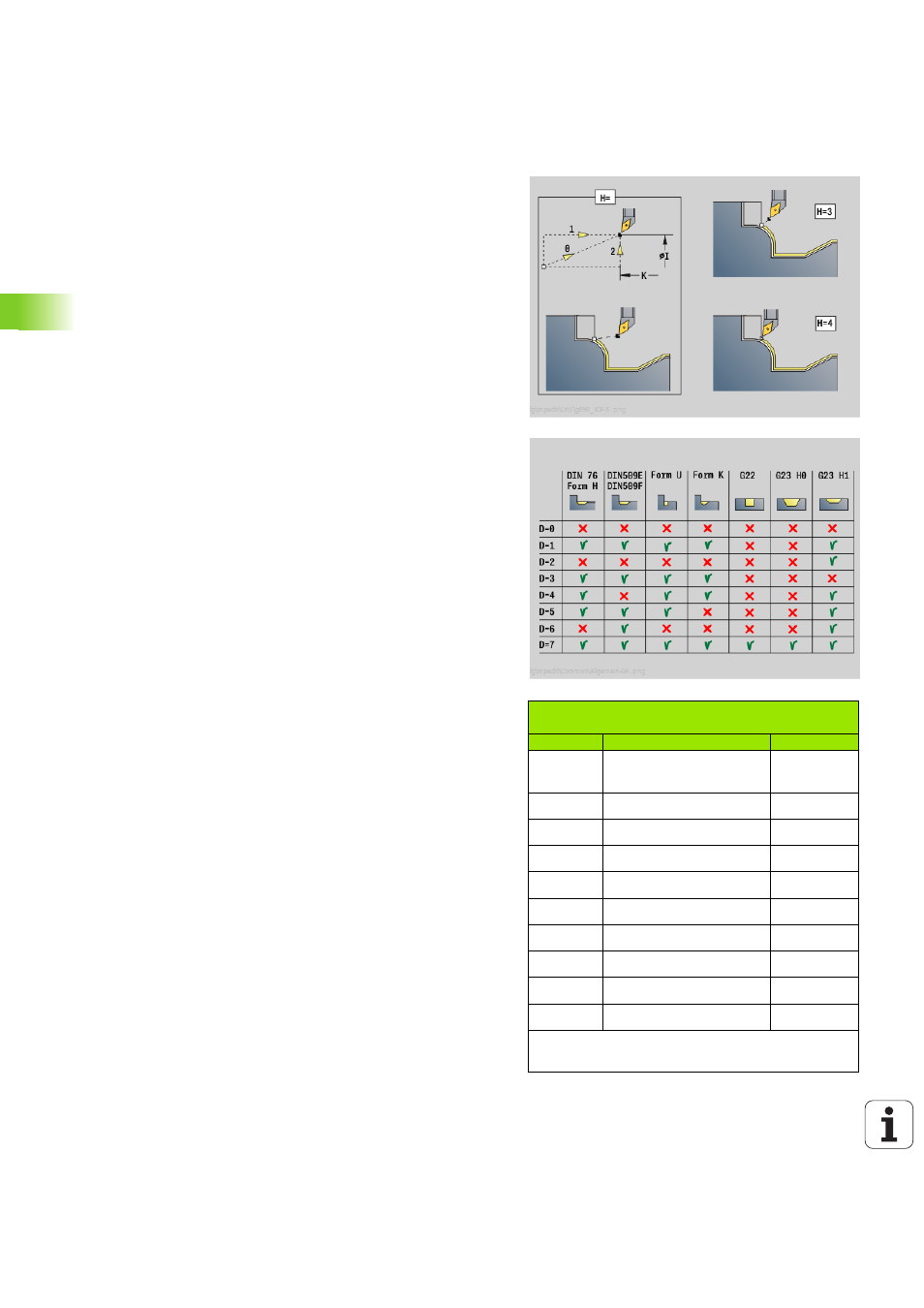

Codes de masquage pour gorges et
dégagements
Appel G
Fonction Code D
G22 Gorge de joint
d'étanchéité 512
G22 Gorge de Circlips 1 024
G23 H0 Gorge, forme générale 256
G23 H1 Dégagement 2 048
G25 H4 Dégagement de forme U 32 768
G25 H5 Dégagement de forme E 65 536
G25 H6 Dégagement de forme F 131 072
G25 H7 Dégagement de forme G 262 744
G25 H8 Dégagement de forme H 524 288
G25 H9 Dégagement de forme K 1 048 576
Additionnez les codes pour masquer plusieurs
éléments.
Paramètres
H
Type de dégagement (par défaut : 3) L'outil est dégagé à 45°
dans le sens inverse de l'usinage et se déplace de la manière
suivante à la position "I, K":
 0 : en diagonale
 1: d'abord X, puis Z
 2: d'abord Z, puis X
 3: Reste à la distance de sécurité
 4: Pas de dégagement – L'outil reste à la coordonnée finale
 5: En diagonale à la position d'outil d'avant le cycle
 6: D'abord X, puis Z à la position d'outil d'avant le cycle
 7: D'abord Z, puis X à la position d'outil d'avant le cycle
X Limite d'usinage (cote de diamètre) – (par défaut: Pas de limite
d'usinage)
Z Limite d'usinage (par défaut: Pas de limite d'usinage)
D Masquer des éléments (par défaut : 1). Utilisez les codes de
masquage du tableau pour masquer certains éléments ou bien
les codes suivants pour ne pas usiner les gorges,
dégagements.
I Point final abordé à la fin du cycle (Cote de diamètre)
K Point final abordé à la fin du cycle
O Réduction d'avance pour éléments circulaires (par défaut: 0)
 0 : Réduction d'avance active
 1: Aucune réduction d'avance
U Type de cycle – nécessaire pour générer le contour à partir des
paramètres de la fonction G80. (par défaut: 0)
 0: Contour standard longitudinal ou transversal, contour en
plongée ou ICP
 1: Trajectoire linéaire sans retour / avec retour
 2: Trajectoire circulaire CW sans retour / avec retour
 3: Trajectoire circulaire CW sans retour / avec retour
 4: Chanfrein sans retour / avec retour
 5: Arrondi sans retour / avec retour
B Compensation du rayon de la dent (par défaut: 0)
 0: Détection automatique
 1: A gauche du contour
 2: A droite du contour
 3: Détection automatique sans tenir compte de l'angle
d'outil
 4: A gauche du contour sans tenir compte de l'angle d'outil
 5: A droite du contour sans tenir compte de l'angle d'outil
