1 9 cy cles de filetag e – HEIDENHAIN SW 54843x-03 DIN Programming Manuel d'utilisation
Page 311

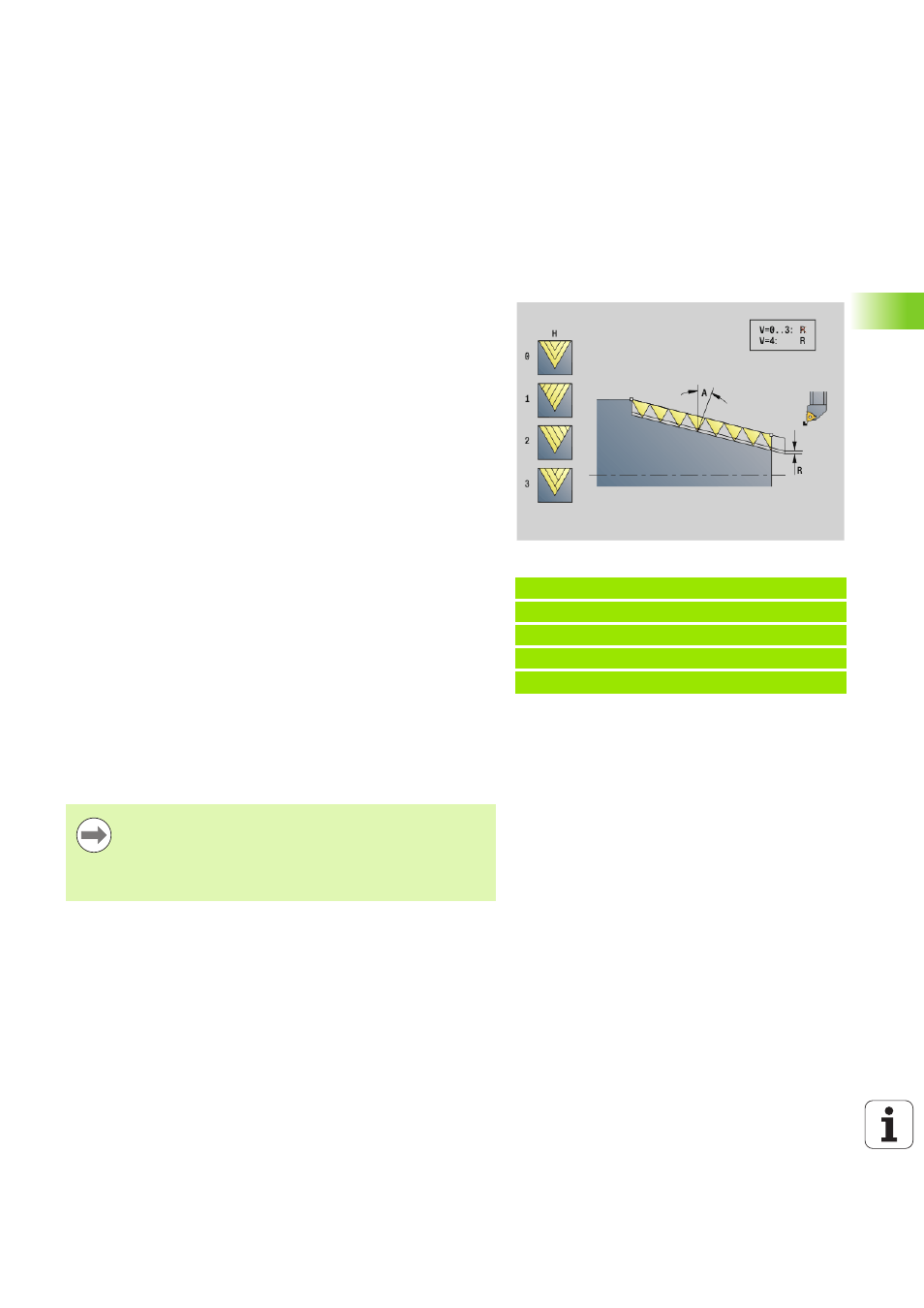

![background image](/files/815784/content/doc311.png)
HEIDENHAIN MANUALplus 620, CNC PILOT 640
311
4.1
9
Cy
cles de filetag
e
Le cycle calcule le filet à l'aide du "point final du filet", de la "profondeur
du filet" et de la position courante de l'outil.
Première passe = "reste" de la division profondeur du filet/profondeur
de coupe
Filet transversal : pour le filet transversal, utiliser G31 avec la
définition du contour.
W
Angle du cône (plage : –45° < W < 45°) – (par défaut : 0)
Position du filet conique par rapport à l'axe longitudinal ou
transversal:
W\>0: contour montant (dans le sens de l'usinage)
W<0: contour descendant
Paramètres
Beispiel: G32
. . .
N1 T4 G97 S800 M3
N2 G0 X16 Z4
N3 G32 X16 Z-29 F1.5 [Filet]
. . .
Paramètres
C
Angle initial (le début du filet est définie par rapport aux
éléments de contour non symétriques en rotation – (par
défaut: 0)
A
Angle de passe (par défaut 30°)
R
Coupes restantes (par défaut: 0)
B=0: Répartition de la "dernière passe" en 1/2, 1/4, 1/8 de
coupe.
1: Sans répartition de passe restante
E
Pas variable (pour l'instant sans effet)
Q
Nombre de passes à vide après la dernière coupe (pour réduire
la pression de coupe au fond du filet) – (par défaut: 0)
D
Nombre de filets pour multi-filets
J
Sens de référence:
Aucune indication: le sens de référence est déterminé à
partir du premier élément de contour.
J=0: Filet longitudinal
J=1: Filet transversal
"Arrêt de cycle" – la Commande numérique relève l'outil
en sortant du filet et interrompt tous les mouvements.
(Déplacement de retrait: paramètre de configuration
OEM cfgGlobalPrperties-threadliftoff)
Le potentiomètre d'avance n'agit pas.
Déroulement du cycle
1
calcule la répartition des passes.
2
exécute une passe de filetage.
3
revient en avance rapide et effectue la passe suivante.
4
répète les étapes 2...3 jusqu'à ce que le filetage soit terminé.
5
exécute les passes à vide.
6
revient au point initial.
