HEIDENHAIN MANUALplus 620, CNC PILOT 640 63
2.1 Units smar
t.T
u
rn

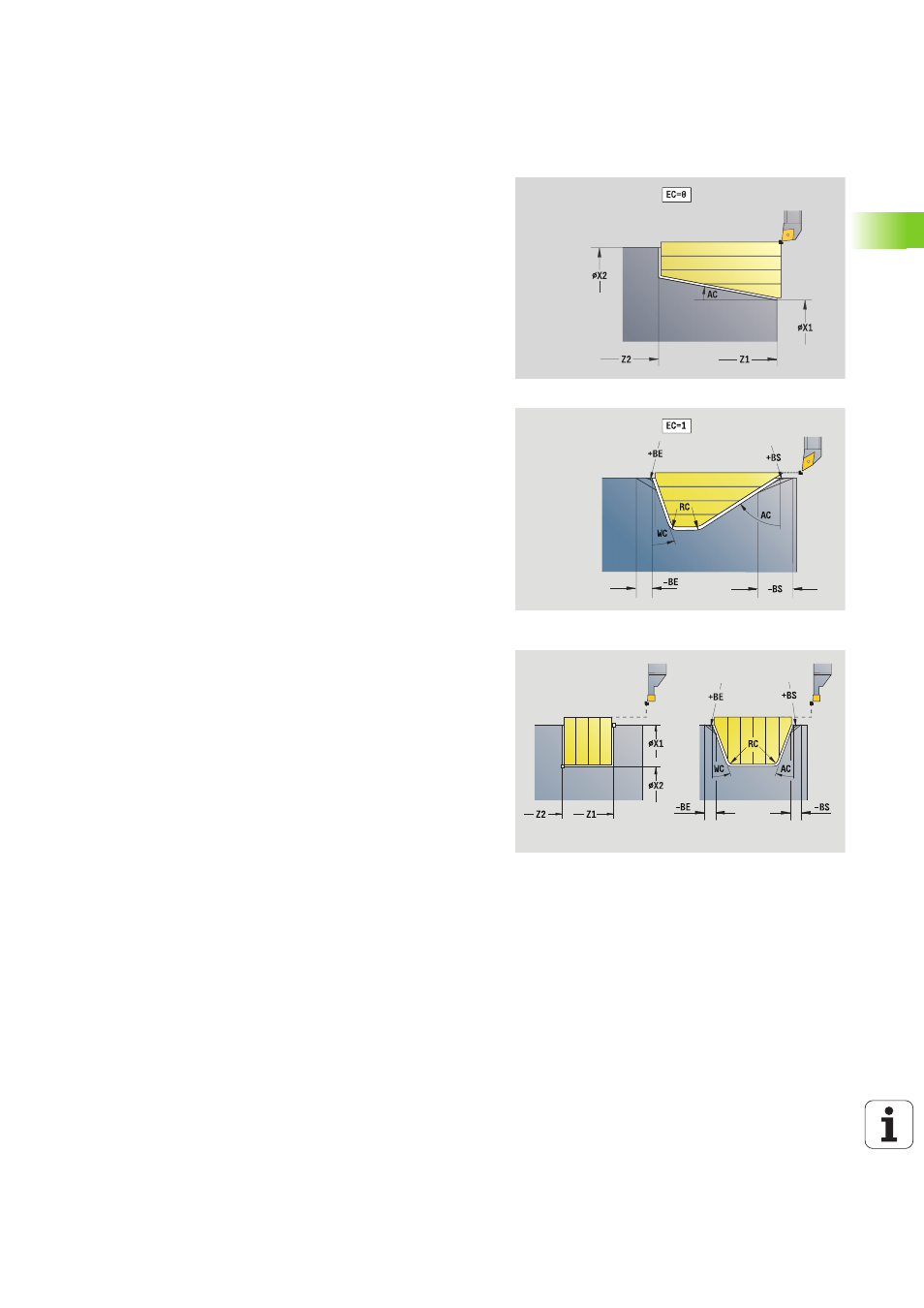

Paramètre définition directe de contour "Tournage"
EC
Type de contour
 0: Contour normal
 1: Contour en plongée
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
RC Arrondi: Rayon dans les angles
AC Angle initial : angle du premier élément de contour
(plage : 0° < 90°)
WC Angle final : angle du dernier élément de contour
(plage : 0° < 90°)
BS –Chanfrein/+Arrondi au début:
 BS\>0: rayon de l'arrondi
 BS<0: longueur de la section du chanfrein
BE –Chanfrein/+Arrondi à la fin:
 BE\>0: rayon de l'arrondi
 BE<0: longueur de la section du chanfrein
BP Durée de pause : temps d'interruption du mouvement
d'avance. L'interruption d'avance (intermittente) permet de
briser le copeau.
BF Durée d'avance : intervalle de temps jusqu'à l'exécution de
la pause suivante. L'interruption d'avance (intermittente)
permet de briser le copeau.
Paramètre définition directe de contour "Gorge"
X1, Z1
Premier point du contour
X2, Z2 Point final du contour
RC Arrondi: Rayons au fond de la gorge
AC Angle initial : angle du premier élément de contour
(plage : 0° <= 90°)
WC Angle final : angle du dernier élément de contour
(plage : 0° <= 90°)
BS –Chanfrein/+Arrondi au début:
 BS\>0: rayon de l'arrondi
 BS<0: longueur de la section du chanfrein
BE –Chanfrein/+Arrondi à la fin:
 BE\>0: rayon de l'arrondi
 BE<0: longueur de la section du chanfrein
