356 Programmation DIN
4.26 Cy
cles de fr
aisag
e

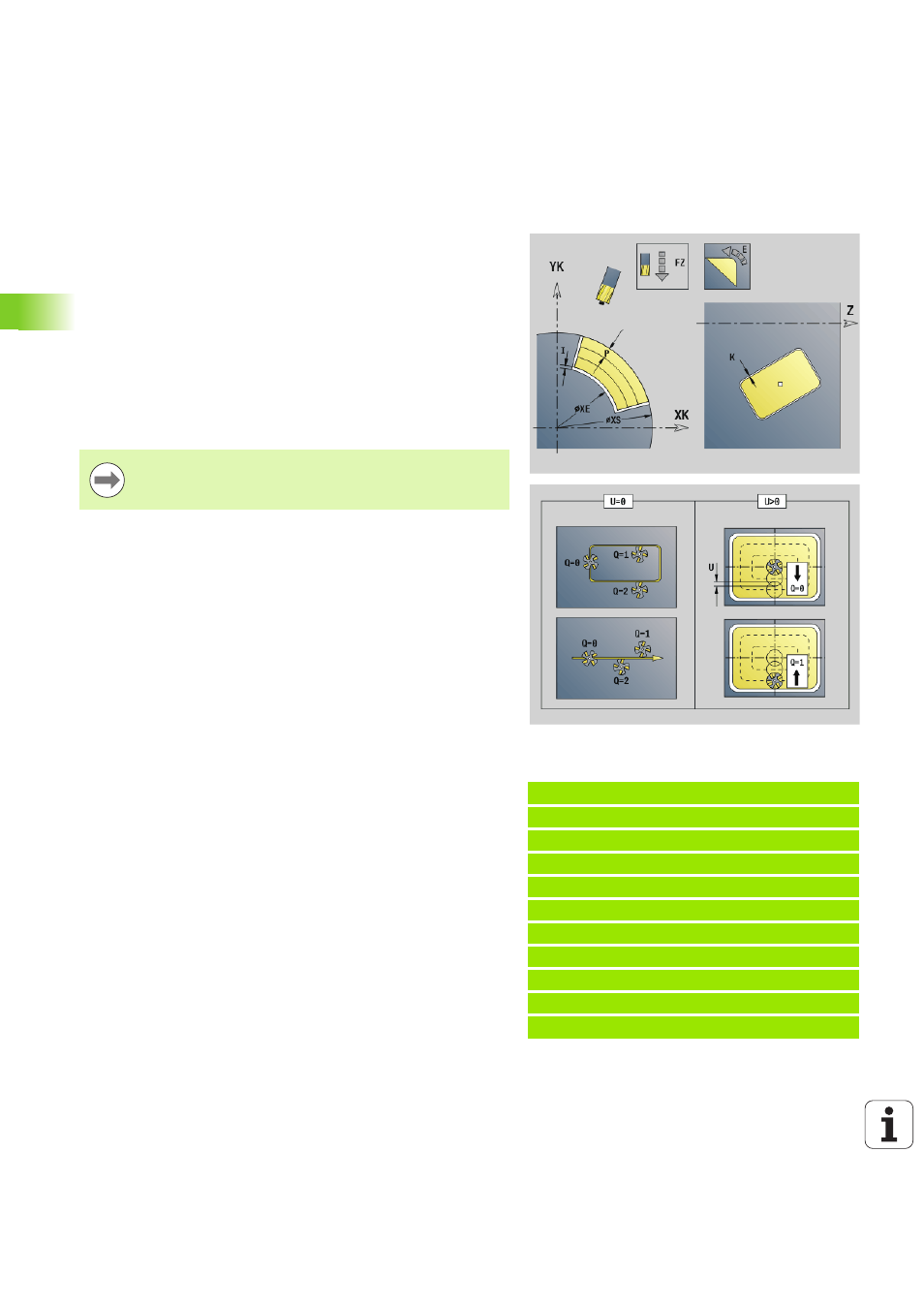

Cycle de fraisage de contours et de figures sur
l'enveloppe G794
G794 fraise des figures ou des "contours libres" (ouverts ou fermés)
G794 est suivi:
 de la figure à fraiser avec:
 Définition du contour de la figure (G311..G317) – Voir "Contours
sur l'enveloppe" à la page 241.
 Fin de la définition de contour (G80)
 le contour libre avec:
 Point de départ (G110)
 Définition de contour (G111, G112, G113)
 Fin de la définition de contour (G80)
Beispiel: G794
%314_G315.nc
[G314 / G315]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 XS100 XE97 P2 U0.5 R0 K0.5 F0.15
N6 G314 Z-35 C0 R20
N7 G80
N8 M15
FIN
Utilisez de préférence la définition de contour avec ICP
dans la section géométrie du programme ainsi que les
cycles G840, G845 et G846.
Paramètres
XS Bord supérieur de fraisage (cote au diamètre)
XE Fond du fraisage (cote au diamètre)
P Plongée maximale (par défaut : profondeur totale en une
passe)
U Facteur de recouvrement, Fraisage de contour ou de poches
(par défaut: 0)
 U = 0: fraisage de contours
 U\>0: fraisage de poches – recouvrement minimal des
trajectoires de fraisage = U*diamètre de la fraise
R Rayon d'approche (rayon d'approche/de sortie) – (par défaut : 0)
 R=0: L'élément de contour est abordé directement; plongée
au point d'approche, au-dessus du plan de fraisage, puis
plongée verticale en profondeur
 R\>0: la fraise effectue une course d'approche/de sortie en
forme d'arc de cercle. La trajectoire de cette course est
reliée de manière tangentielle à l'élément de contour.
 R<0 pour les coins intérieurs : la fraise effectue une course
d'approche/de sortie en forme d'arc de cercle. La trajectoire
de cette course est reliée de manière tangentielle à
l'élément de contour.
 R<0 pour les coins extérieurs : longueur de l'élément
d'approche/de sortie linéaire ; l'élément de contour est
approché/quitté de manière tangentielle
I Surépaisseur X
K Surépaisseur parallèle au contour
F Avance plongée
E Avance réduite pour éléments circulaires (par défaut : avance
actuelle)
