2.2 Units – Ebauc
he

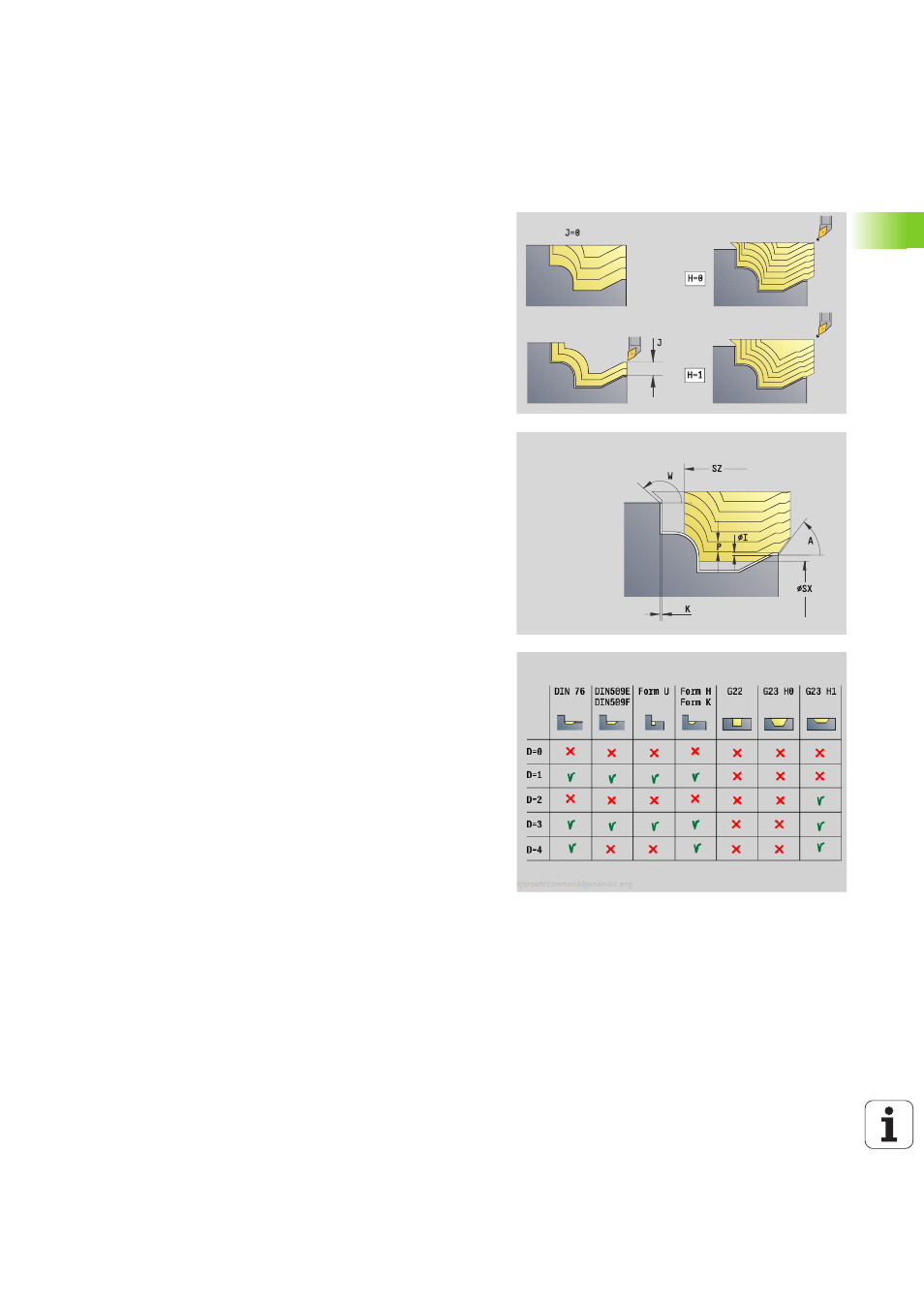

Unit "Ebauche parallèle au contour ICP"
L'Unit usine le contour défini dans la section PIECE FINIE de "NS à
NE", de manière parallèle au contour. Si un contour auxiliaire est
indiqué dans FK, celui-ci sera utilisé.
Nom de l'unit : G830_ICP / cycle : G830 (voir page 280)
Accès à la base de données technologiques :
Type d'usinage : ébauche
Paramètres variables : F, S, E, P
Formulaire Contour
J
Surépaisseur pièce brute (cote au rayon) – active
seulement si aucune pièce brute n'est définie.
B
Calcul du contour
0: automatique
1: Outil à gauche (G41)
2: Outil à droite (G42)
Autres paramètres du formulaire Contour : voir page 62
Formulaire cycle
P
Plongée max.
I, K
Surépaisseur dans le sens X, Z (I: cote de diamètre)
SX, SZ
Limitation de coupe (SX: cote au diamètre) – (par défaut:
Pas de limitation de coupe)
A
Angle d'approche (référence: Axe Z) – (par défaut: Parallèle
à l'axe-Z)
W
Angle de sortie (référence: Axe Z) – (par défaut: Orthogonal
à l'axe- Z)
Q
Mode de dégagement en fin de cycle
0: Retour au point initial (d'abord sens X, puis Z)
1: Positionne l'outil devant le contour fini
2: Relève l'outil à la distance de sécurité et arrête
H
Type lignes de coupe
0: profondeur d'usinage constante: Le contour est décalé
d'une valeur de passe constante (paraxial)
1: lignes de coupe équidistantes : les lignes de coupe
sont à une distance constante du contour (parallèle au
contour). Le contour est mis à l'échelle.
D
Masquer des éléments : les éléments de forme à ne pas
usiner (voir figure)
HR
Sens principal de l'usinage
0: automatique
1: +Z
2: +X
3: -Z
4: -X
Autres formulaires : voir page 60
