HEIDENHAIN MANUALplus 620, CNC PILOT 640 507
6.2 Cont
ours dans le plan XY

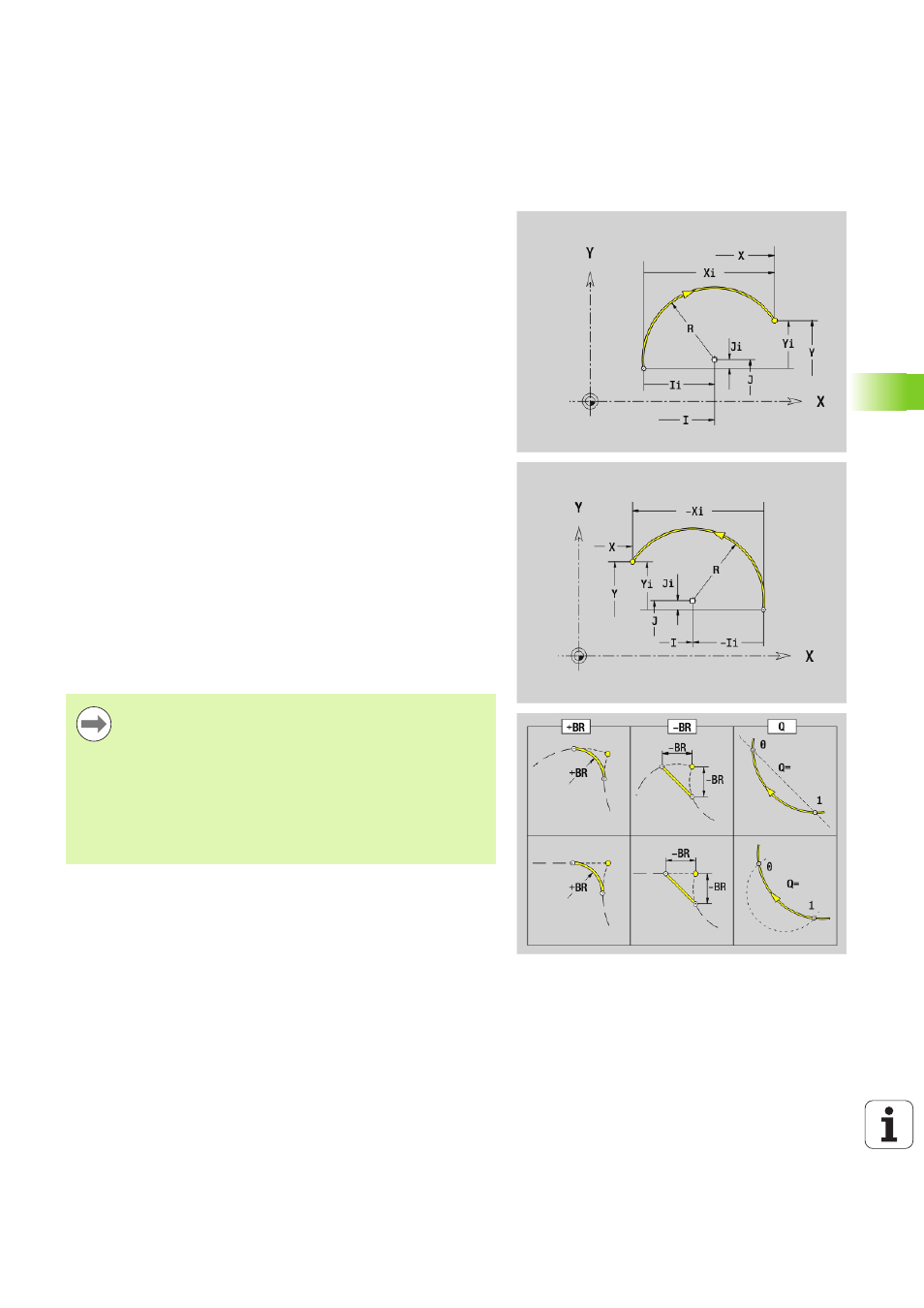

Arc de cercle plan XY, G172/G173 Géo
La fonction G172/G173 définit un arc de cercle dans un contour du
plan XY. Sens de rotation: voir figure d'aide
Paramètres
X
Point final (cote du rayon)
Y Point final
R Rayon
I Centre dans le sens X (cote de rayon)
J Centre dans le sens Y
Q Point d'intersection. Point final lorsque l'arc de cercle coupe
une droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 aucune donnée : raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR\>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
PZ Point final (rayon polaire ; référence : point zéro pièce)
W Point final (angle polaire ; référence : point zéro pièce)
PM Centre (rayon polaire ; référence : point zéro pièce)
WM Centre (angle polaire ; référence : point zéro pièce)
AR
Angle initial (angle perpendiculaire à l'axe rotatif)
AN Angle final (angle perpendiculaire à l'axe rotatif)
Programmation
 X, Y : en absolu, en incrémental, avec effet modal ou "?"
 I, J : absolu ou incrémental
 PZ, W, PM, WM : absolu ou incrémental
 ARi : angle de l'élément précédent
 ANi : angle de l'élément suivant
 Le point final ne doit pas être le point initial (pas de
cercle entier).
