HEIDENHAIN MANUALplus 620, CNC PILOT 640
575
7.
4 Remar
ques sur l'usinag
e
Usinage de l'arbre
Pour les arbres, TURN PLUS gère non seulement l'usinage standard
mais aussi l'usinage arrière du contour extérieur. Ceci permet de
réaliser l'usinage d'un arbre en un seul serrage. Dans le dialogue
Moyen de serrage, vous pouvez sélectionner, dans le paramètre V, le
type de serrage requis pour l'usinage de l'arbre (arbre/mandrin ou
arbre/entraîneur frontal
).
TURN PLUS ne gère pas le retrait de la poupée et ne contrôle pas
l'état du serrage.
Critère pour un "arbre" : la pièce est serrée côté broche et côté
poupée.

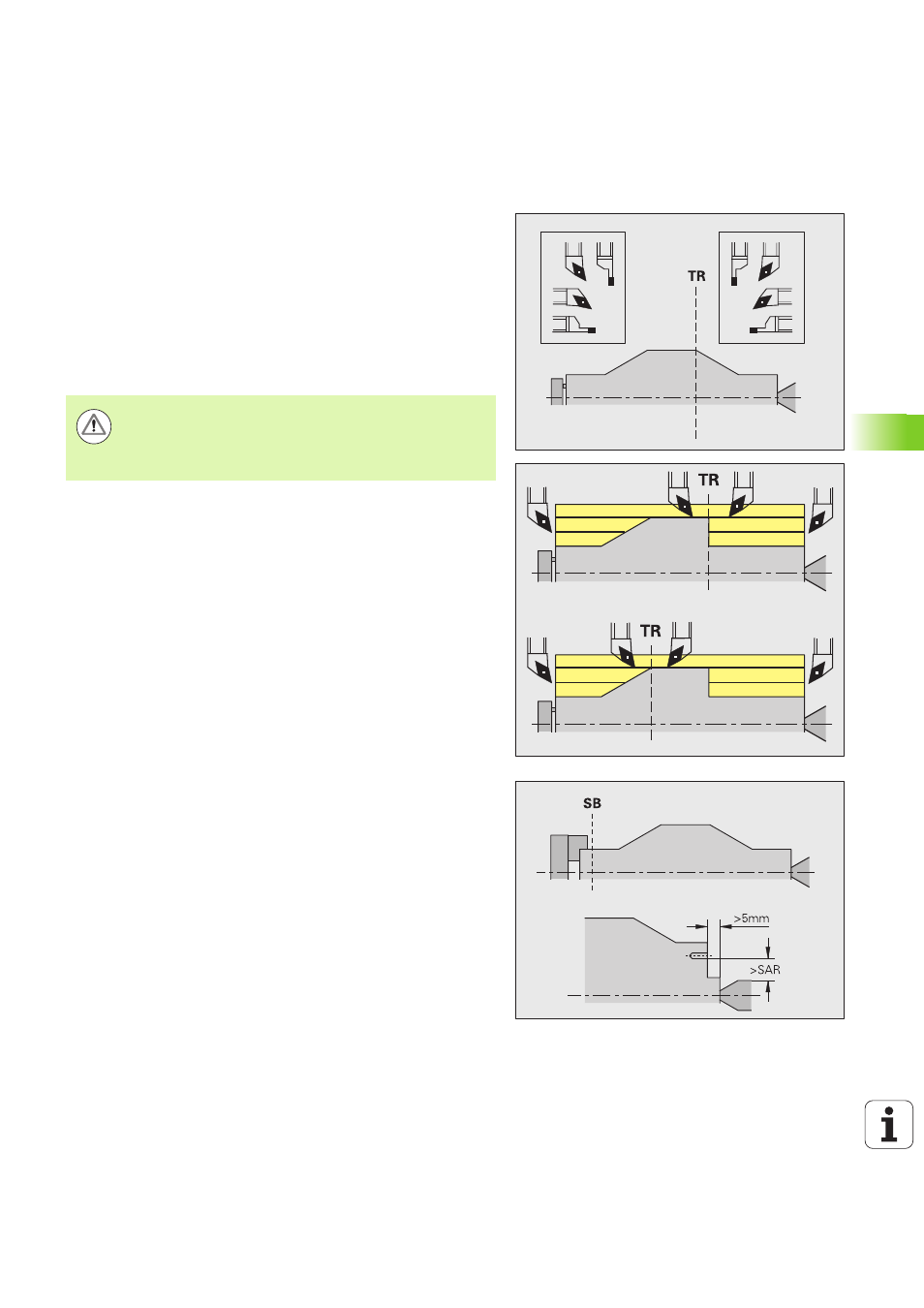

Point de séparation (TR)
Le point de séparation (TR) partage la pièce en une zone avant et une
zone arrière. Si vous n'indiquez pas le point de séparation, TURN PLUS
le place au niveau du passage d'un diamètre supérieur à un diamètre
inférieur. Placez les points de séparation sur les coins externes.
Outils pour l'usinage de la
zone avant : sens d'usinage principal "–Z", ou en priorité outils "à
gauche" d'usinage de gorges, de filetage etc.
zone arrière : sens d'usinage principal "+Z", ou en priorité outils "à
droite" d'usinage de gorges, de filetage etc.
Définir/modifier le point de séparation : Voir "Point de séparation G44"
à la page 224.
Zones de protection pour le perçage et le fraisage
TURN PLUS usine les contours de perçage et de fraisage sur les
surfaces transversales (face frontale et face arrière) dans les
conditions suivantes :
la distance (horizontale) par rapport à la surface transversale doit
être \> 5 mm ou
l'écart entre le moyen de serrage et le contour de perçage/fraisage
est \> SAR
(SAR: voir paramètres utilisateur).
Si l'arbre est serré par des mors côté broche, TURN PLUS tient
compte de la limite d'usinage O.
Attention, risque de collision
TURN PLUS ne vérifie pas la situation de collision en cas
d'usinage transversal ou d'usinage sur la face frontale et la
face arrière.
