2.6 Units – Pré-perçag
e, ax
e C
Unit "Pré-perçage Fraisage contour ICP, face
frontale"
L'Unit détermine la position de pré-perçage et réalise le perçage. Le
cycle de fraisage suivant déduit la position de pré-perçage de la
référence mémorisée à NF. Si le contour de fraisage est constitué de
plusieurs sections, l'unit crée un perçage pour chaque section.
Nom de l'unit : PERC_FRONT_840_C / cycles : G840 A1 (voir page
362), G71 (voir page 328)
Accès à la base de données technologiques :
 Type d'usinage : perçage
 Paramètres variables : F, S

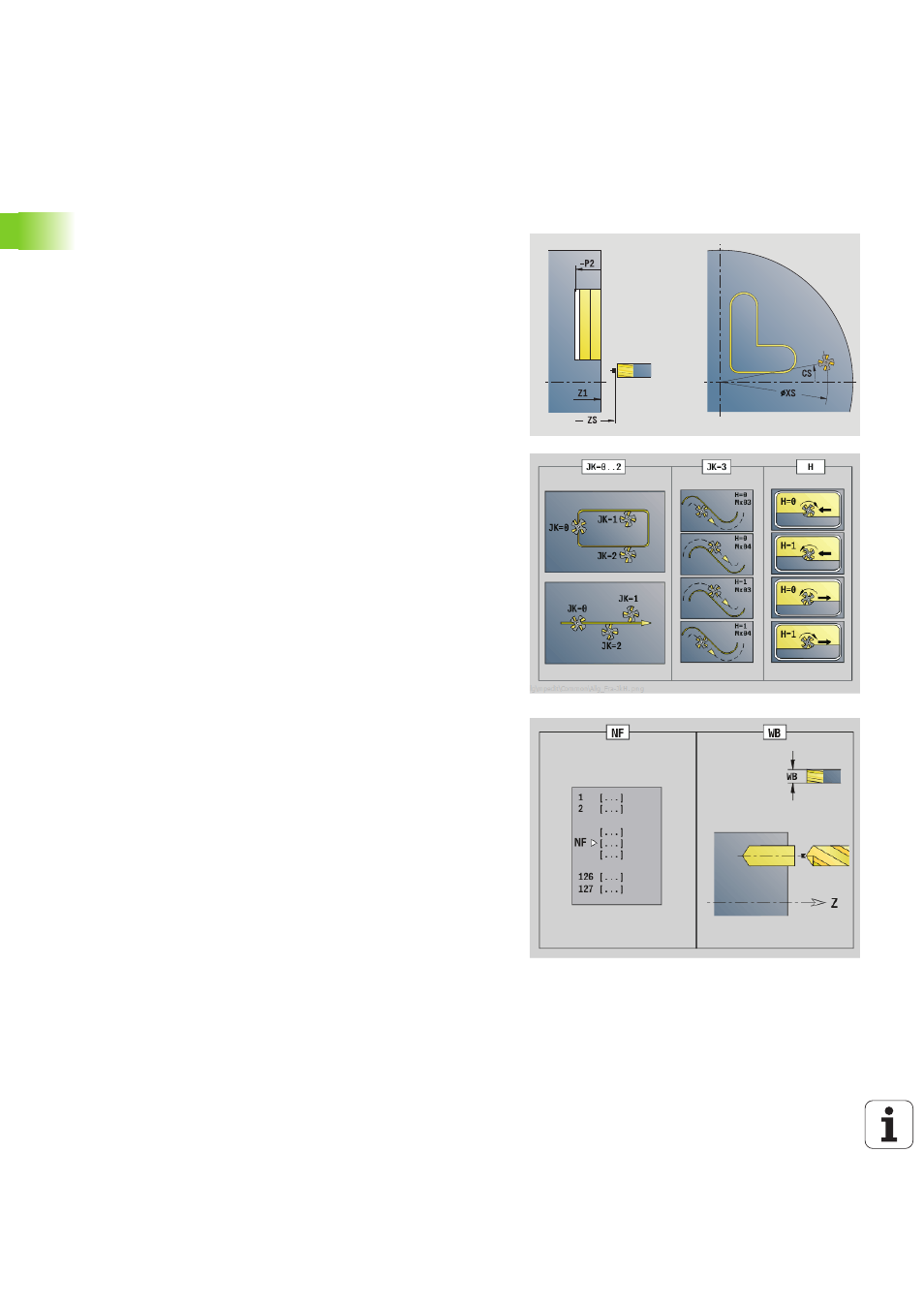

Formulaire Contour
FK
voir page 62
NS Numéro de séquence initial du contour
NE No séqu. finale contour
Z1 Bord supérieur de fraisage
P2 Profondeur contour
Formulaire cycle
JK
Lieu de fraisage
 0 : sur le contour
 1, contour fermé: à l'intérieur du contour
 1, contour ouvert: à gauche du contour
 2, contour fermé: à l'extérieur du contour
 2, contour ouvert: à droite du contour
 3: dépend de H et MD
H Sens d'usinage
 0 : en opposition
 1 : en avalant
I Surépaisseur parallèle au contour
K Surépaisseur, sens de la plongée
R Rayon d'approche
WB Diamètre de la fraise
NF Marque position
E Temporisation en fin de perçage (par défaut: 0)
D Retrait en
 0: Avance rapide
 1 Avance d'usinage
V Réduction de l'avance
 0: Sans réduction
 1: A la fin du perçage
 2: Au début du perçage
 3: Au début et à la fin du perçage
AB Longueur d'entrée/sortie (Distance pour la réduction de
l'avance)
RB Plan de retrait (par défaut: à la position de départ ou à la
distance de sécurité)
Autres formulaires : voir page 60
