104 Units smart.Turn
2.5 Units – P
e
rçag
e, ax
e C
Unit "Taraudage ICP axe C"
L'Unit réalise un perçage ou un motif de trous sur la face frontale ou
l'enveloppe. Les positions des taraudages et autres détails sont
spécifiées avec ICP.

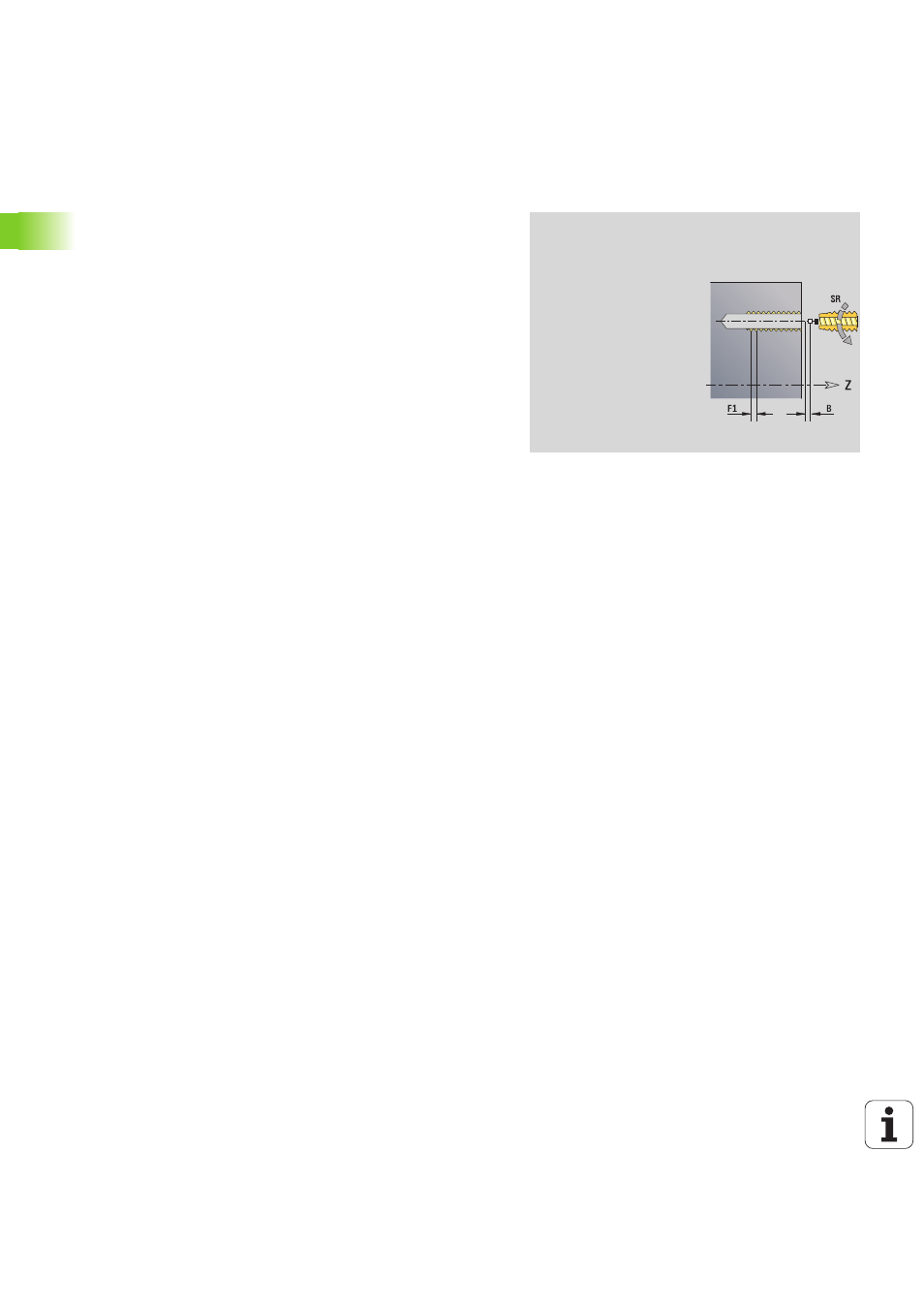

Nom de l'unit : G73_ICP_C / cycle : G73 (voir page 331)
Utilisez la longueur d'extraction pour les pinces de serrage avec
compensation linéaire. Le cycle se base sur la profondeur à tarauder,
le pas programmé et la longueur d'extraction pour calculer un nouveau
pas nominal. Le pas nominal est légèrement inférieur au pas du taraud.
Au moment de réaliser le filet, le taraud est extrait du mandrin de
serrage, de la "longueur d'extraction". Ce procédé vous permet
d'augmenter la durée de vie des tarauds.
Accès à la base de données technologiques :
 Type d'usinage : taraudage
 Paramètres variables: S
Formulaire Motif
FK
voir page 62
NS Numéro de séquence initial du contour
Formulaire cycle
F1
Pas du filet
B Longueur d'approche
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
SP Profondeur brise-copeaux
SI Distance de retrait
RB Plan de retrait
Autres formulaires : voir page 60
