Units Smart.Turn pour l' axe Y
3.1 Units – P
e
rçag
e, ax
e Y
3.1
Units – Perçage, axe Y
Unit "Perçage ICP axe Y"

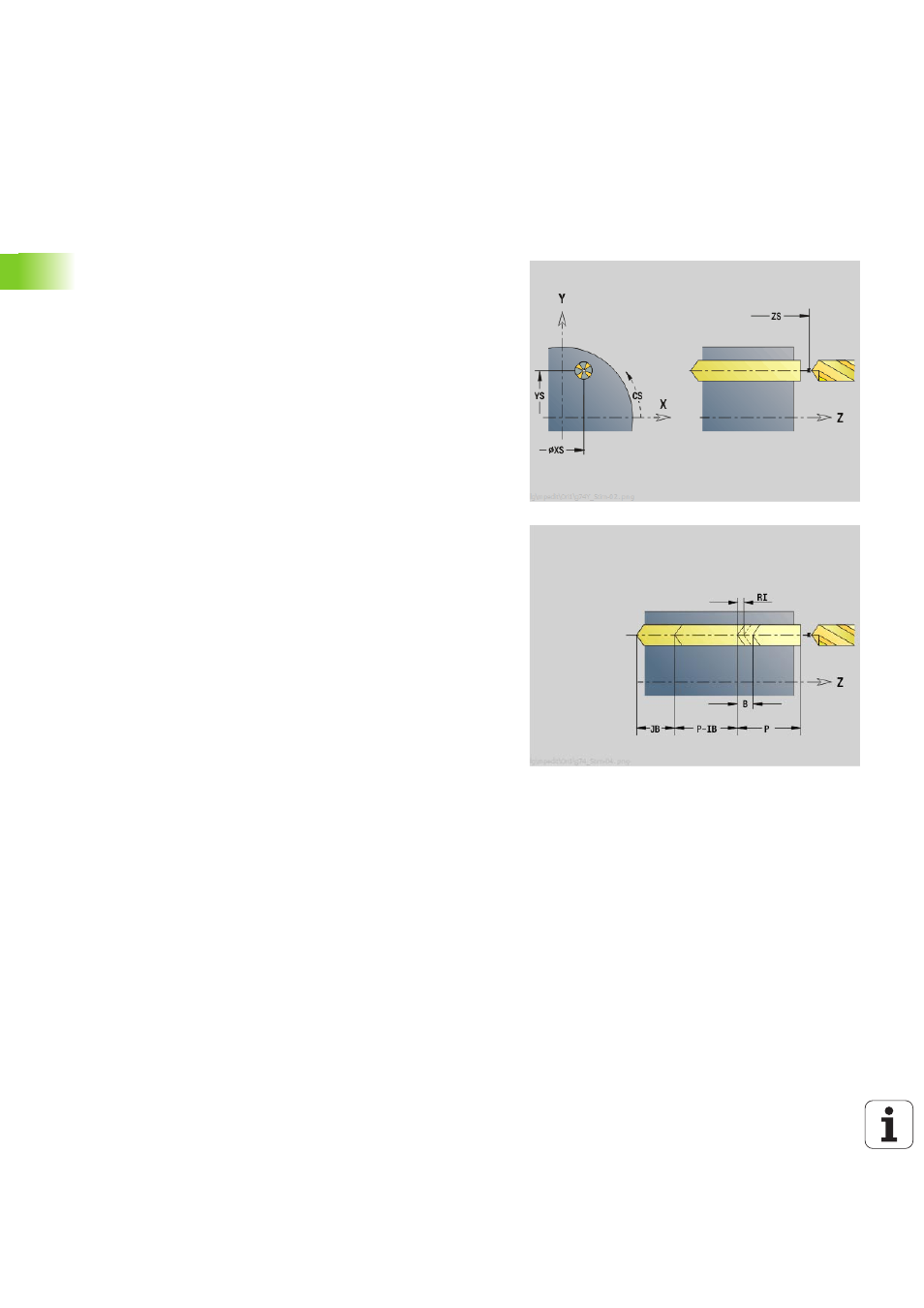

L'unit exécute un seul perçage ou un motif de perçages dans le plan
XY ou YZ. Les positions des perçages et autres détails sont spécifiées
avec ICP.
Nom de l'unit : G74_ICP_Y / cycle : G74 (voir page 334)
Accès à la base de données technologiques :
Type d'usinage : Perçage
Paramètres variables: F, S
Paramètres du formulaire "Motif"
FK
NS
Numéro de séquence initial du contour
Paramètres du formulaire Cycle
E
Temporisation en fin de perçage (par défaut: 0)
D
Retrait en
0: Avance rapide
1 Avance d'usinage
V
Réduction de l'avance
0: Sans réduction
1: A la fin du perçage
2: Au début du perçage
3: Au début et à la fin du perçage
AB
Longueur d'entrée/sortie (Distance pour la réduction de
l'avance)
P
1ère prof. perçage
IB
Valeur de réduction profondeur de perçage
JB
Profondeur de perçage min.
B
Distance de retrait
RI
Distance de sécurité intérieure. Distance d'approche à
l'intérieur du trou.(par défaut: distance de sécurité SCK)
RB
Plan de retrait (par défaut: à la position de départ ou à la
distance de sécurité)
Autres formulaires : voir page 60
