Unit "Dégagement de forme H, K, U"
L'Unit crée en fonction de KG l'un des dégagements suivants:
Forme U : l'Unit crée le dégagement et réalise la finition de la
surface transversale adjacente. Au choix un chanfrein/arrondi peut
être créé.
Forme H: Le point final du dégagement est calculé en fonction de
l'angle de plongée.
Forme K: La forme de contour usinée dépend de l'outil utilisé car
une seule passe linéaire est exécutée selon un angle de 45°.
Nom de l'unit : G85x_H_K_U / cycle : G85 (voir page 319)
Accès à la base de données technologiques :
Type d'usinage : finition
Paramètres variables: F, S
Choisissez d'abord le mode de dégagement KG et indiquez
ensuite les valeurs pour le dégagement sélectionné.
La Commande numérique modifie également les
paramètres ayant les mêmes lettres d'adresse pour les
autres dégagements. Ne modifiez pas ces valeurs.
Formulaire Contour
KG
Type de dégagement
Forme U : cycle G856 (voir page 324)
Forme H : cycle G857 (voir page 325)
Forme K : cycle G858 (voir page 326)
X1, Z1
Sommet d'angle du contour (X: cote au diamètre)

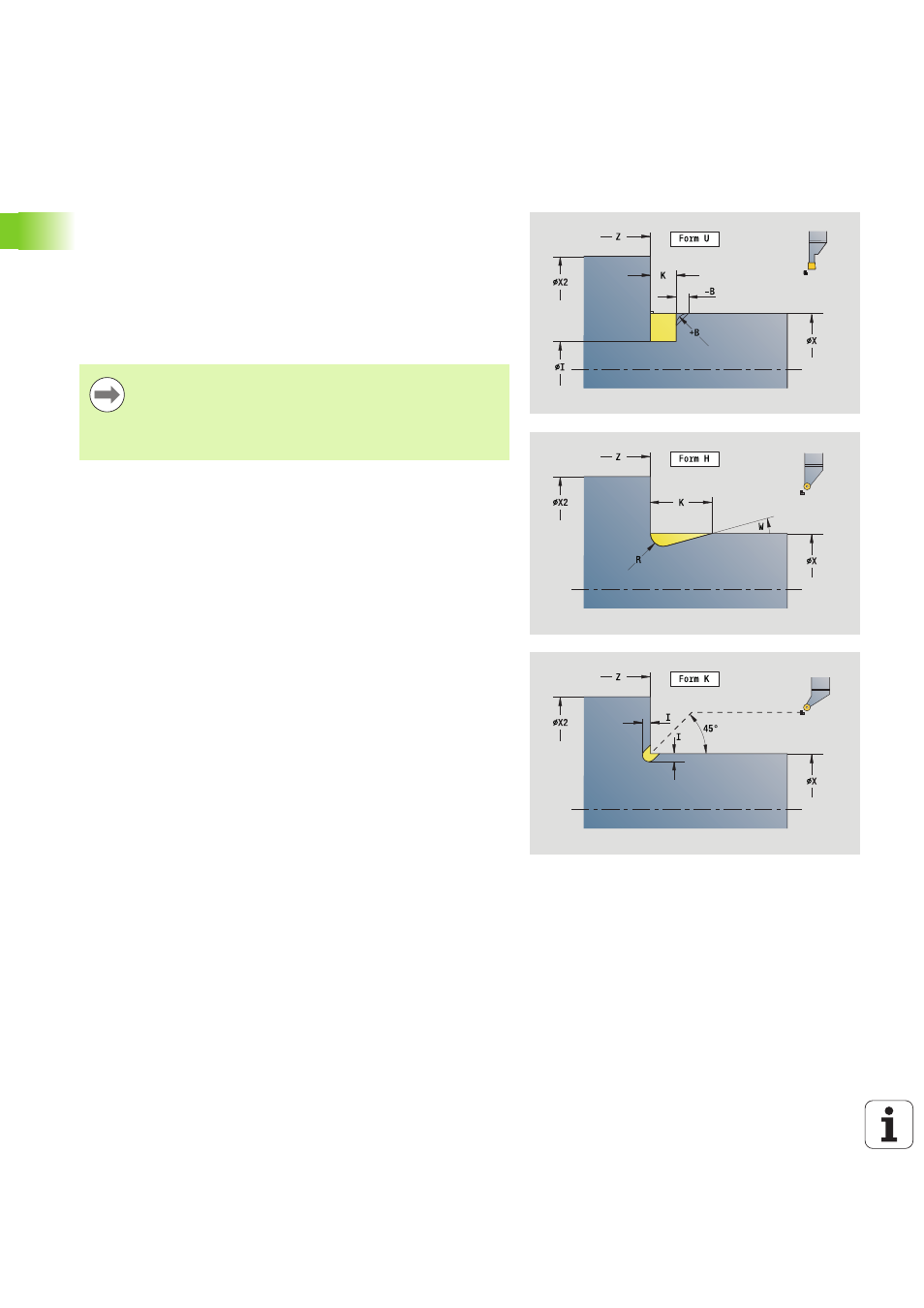

Dégagement de forme U
X2
Point final épaulement (cote au diamètre)
I
Diamètre du dégagement
K
Longueur du dégagement
B
Chanfrein/arrondi
B\>0: rayon de l'arrondi
B<0: longueur du chanfrein
Dégagement de forme H
K
Longueur du dégagement
R
Rayon dans l'angle du dégagement
W
Angle de plongée
Dégagement de forme K
I
Profondeur du dégagement (cote de rayon)
Autres formulaires : voir page 60
