HEIDENHAIN ND 530 v.2 - Manuel

MOD
0
X
HEIDENHAIN
3
6 5 4
2 1
ENT
8 7 9
Z
REF 1 2
CL
1
2
R
x
in. SCL R x
Affichage valeur effective et
d'introduction (LED avec 7
segments, 8 décades et signe);
en haut: axe X, en bas: axe Z
• Sélection axe de coordonnées
• Sélection paramètres relatifs aux axes
Clavier décimal
avec point décimal
• Touche de signe
• Modifier
paramètres
Prise en compte
des valeurs
introduites
• Appeler paramètre
de fonctionnement
• Feuilleter en avant
dans liste paramètres
Sélectionner
affichage rayon
pour l'axe X
• Effacer valeur introduite
• CL + nombre de 2 chiffres:
sélection de paramètre
• Effacer paramètre introduit
Affichage d'état avec
champs clairs

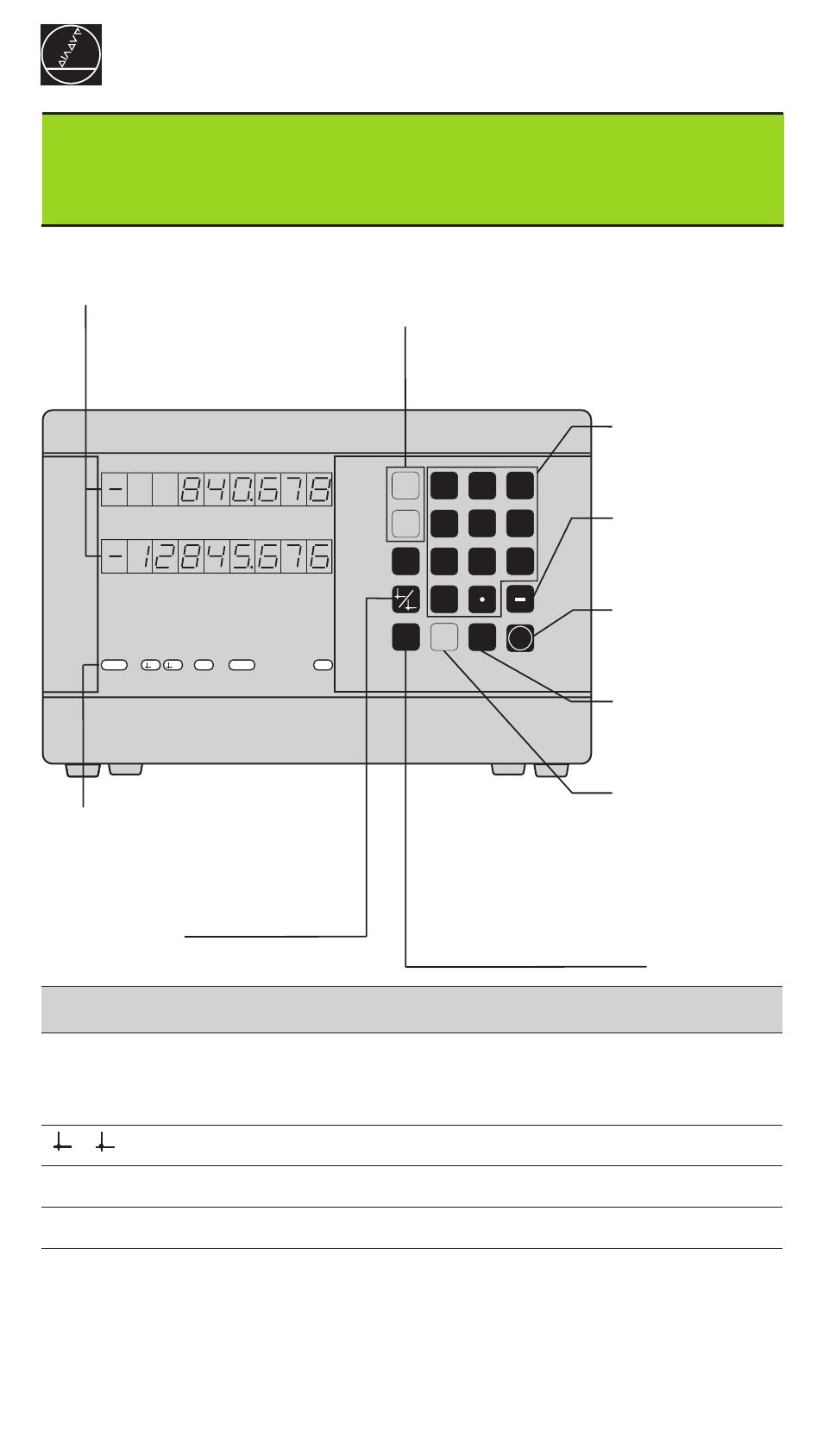

Travailler avec la visualisation de cotes ND 530
• Sélection de l'origine
• Feuilleter en arrière
dans liste des paramètres
HEIDENHAIN
Champ clair Signification
REF La marque de référence a été franchie – Les origines sont
protégées en mémorisation.
clignotant: l'affichage attend que l'on appuie sur ENT ou CL.
1 / 2 Point de référence 1 / point de référence 2 a été sélectionné.
in. Les positions sont affichées en pouce
SCL Facteur échelle actif
Rx Affichage rayon pour l'axe X actif
