HEIDENHAIN ND 510 v.2 - Manuel

HEIDENHAIN
MOD
0
Y
X
HEIDENHAIN
3
6 5 4
2 1
ENT
8 7 9
Z
REF 1 2
CL
1
2
SPEC
FCT
SCL in.

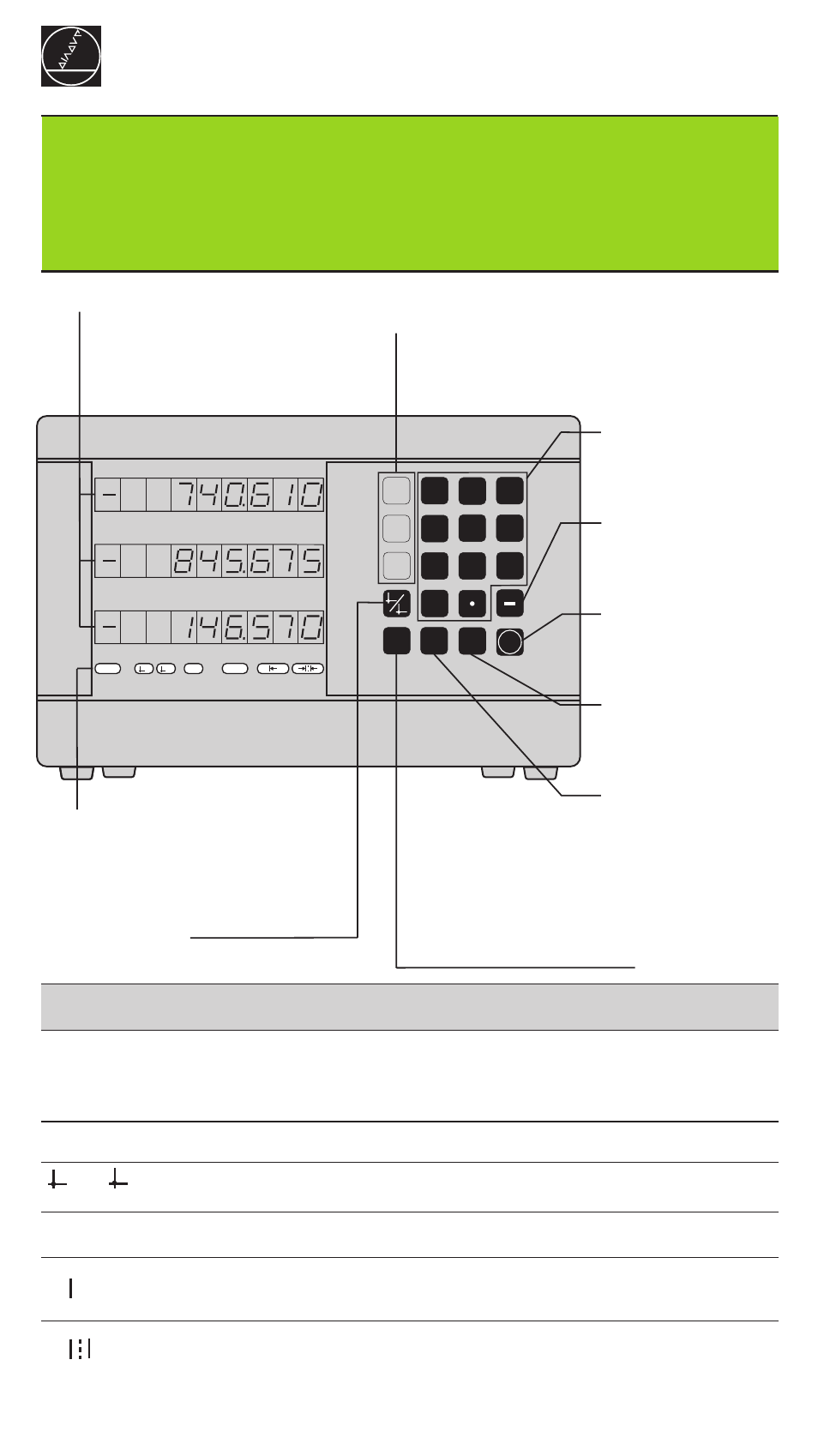

affichage valeur effective et
d'introduction (LED avec 7
segments, 8 décades et signe)
Haut vers le bas: axe X, axe Y;
ND 550 seulement: axe Z
• sélection axe de coordonnées
(axe Z seulement ND 550)
• sélection paramètres relatifs aux axes
clavier décimal
avec point décimal
• touche de signe
• modifier paramètre
prise en compte
des valeurs
introduites
• appeler para-
mètres de fonct.
• feuilleter en avant
liste paramètres
fonction d'initiali-
sation du point de
référence
affichage d'état
avec champs clairs
• sélection point de réf.
• feuilleter en arrière dans
liste des paramètres
← ← ← ← ← → → → → →
Champ clair Signification
REF La marque de référence a été franchie – les points de référence
sont protégés en mémorisation.
clignotant: l'affichage attend passage sur marque de référence.
in. Valeurs de positions affichées en pouce (inch).
1 / 2 Point de référence 1 / point de référence 2 a été sélectionné.
SCL Facteur échelle actif
Initialiser une arête de la pièce comme ligne de référence.
Clignotant: L'affichage attend que l'on confirme cette fonction.
Initialiser ligne médiane entre arêtes de la pièce comme ligne de
référence.
Clignotant: L'affichage attend que l'on confirme cette fonction.
• effacer l'introduction
• CL + nombre de 2 chiffres:
sélection de paramètre
• effacer paramètre introduit
Travailler avec les visualisations de cotes
ND 510 ND 550
← ← ← ← ←
