HEIDENHAIN MANUALplus 620, CNC PILOT 640
393
4.29 A
u
tr
es f
o
nctions G

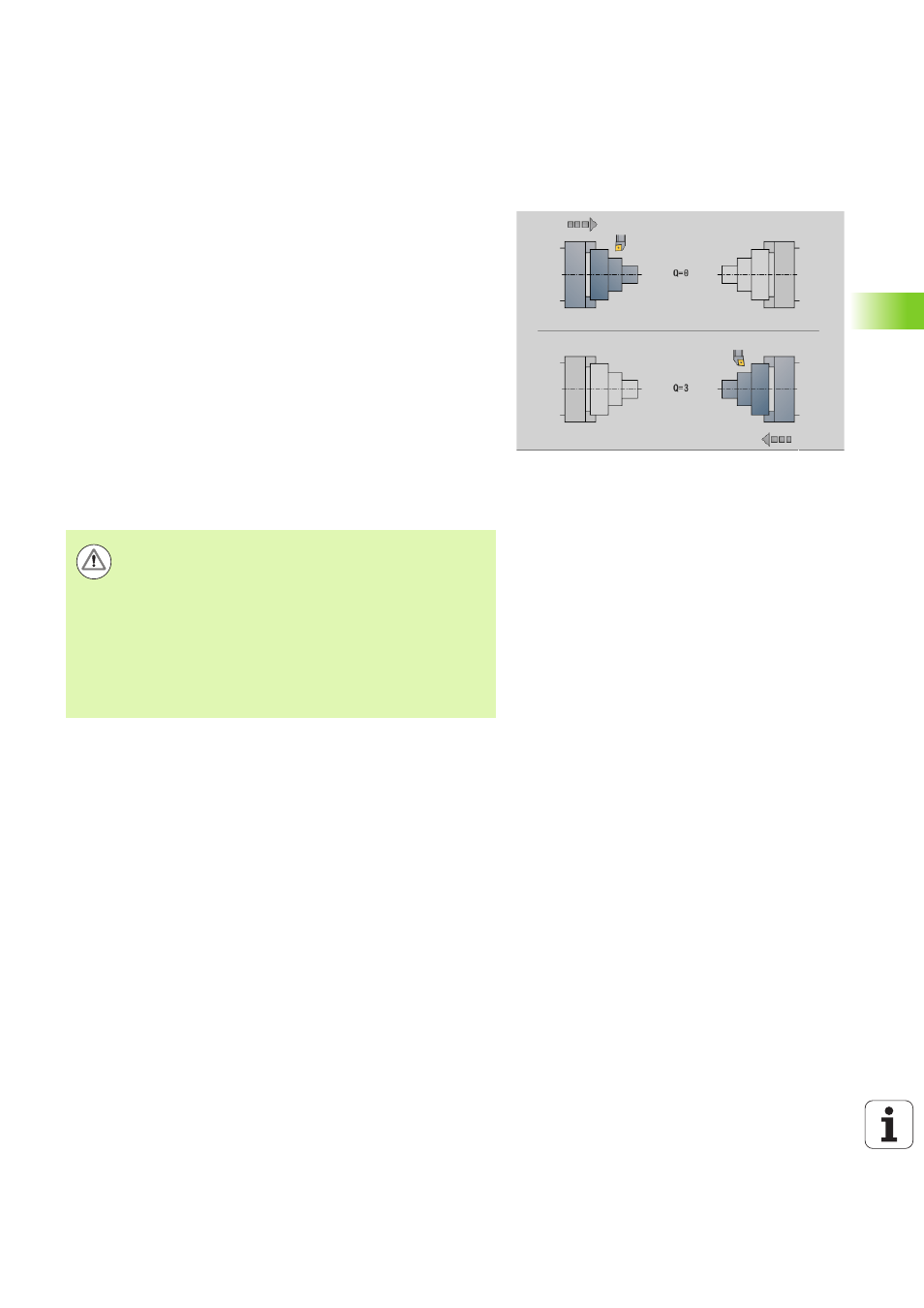

Conversion et image miroir G30
La fonction G30 convertit les fonctions G, les fonctions M et les
numéros de broches. G30 inverse les déplacements et les dimensions
d'outils, et décale le point zéro machine en fonction de l'axe, de la
valeur du "décalage du point zéro" (paramètre machine Trans_Z1).
Application : pour l'usinage complet, vous décrivez l'ensemble du
contour, usinez la face avant, procédez au resserrage de la pièce à
l'aide d'un "programme expert" et usinez la face arrière. Pour que vous
puissiez programmer l'usinage de la face arrière comme celui de la
face avant (orientation de l'axe Z, sens de rotation des arcs de cercle,
etc.), le programme expert contient des instructions de conversion et
de mise en miroir.
Paramètres
H
Numéro du tableau de conversion (seulement possible si un
tableau de conversion a été configurée par le constructeur
de la machine)
Q
Numéro de la broche
Attention ! Risque de collision !
En passant du mode AUTOMATIQUE en MANUEL, les
conversions et images miroir sont conservées.
Désactivez la conversion/l'image miroir lorsque vous
réactivez l'usinage sur la face avant après l'usinage sur
la face arrière (exemple: Répétitions de programmes
avec M99).
Après une nouvelle sélection de programme, la
conversion/image miroir est désactivée (exemple:
Passage de MANUEL à AUTOMATIQUE).
