358 Programmation DIN
4.26 Cy
cles de fr
aisag
e

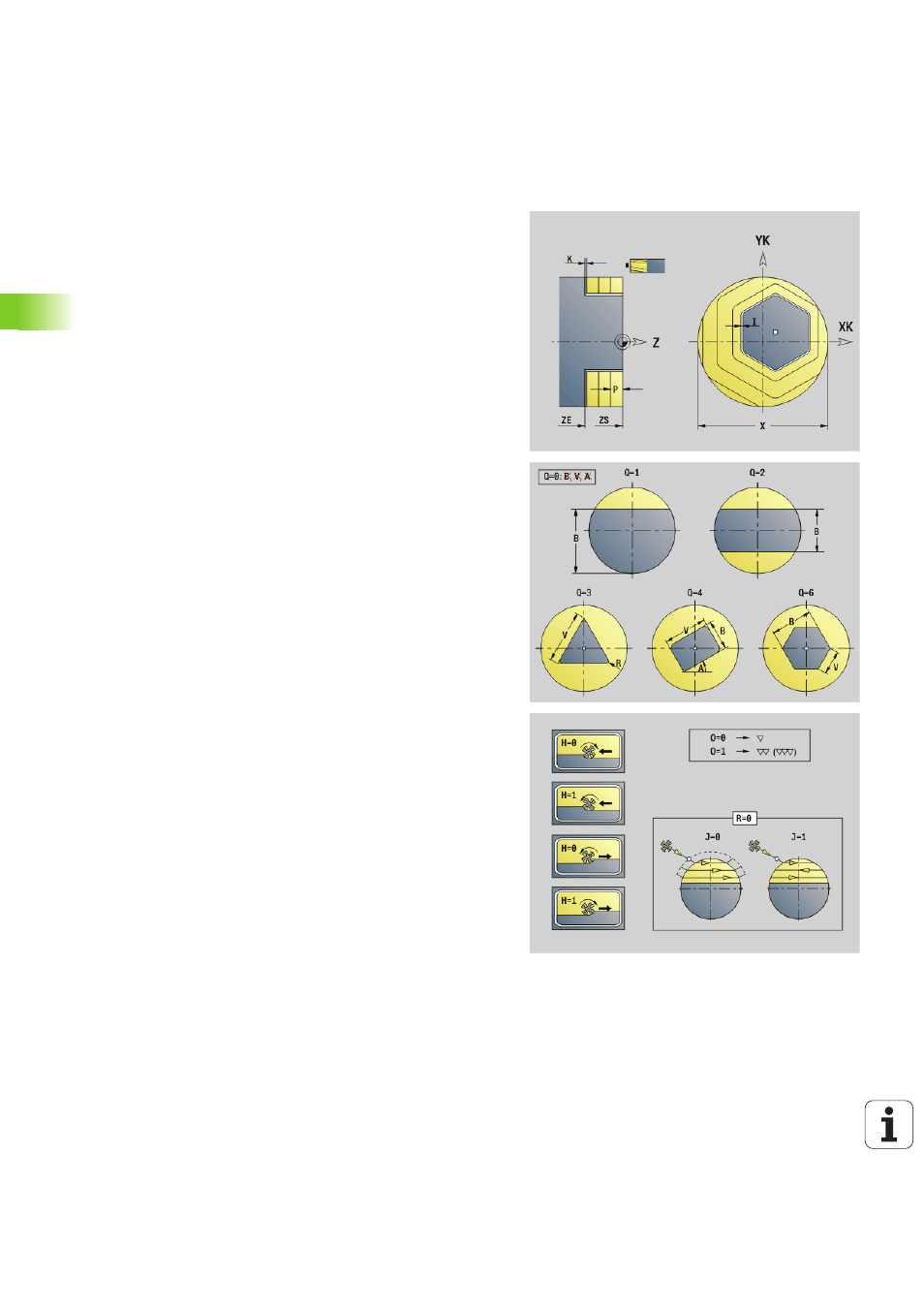

Fraisage de surface sur face frontale G797
En fonction de "Q" surfaces, G797 usine un polygone ou la figure
définie par l'instruction suivant G797.
Paramètres
ID
Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence – Début de la section de contour
 Figures: Numéro de séquence de la figure
 Contour libre fermé: Premier élément du contour (pas le
point initial)
X Diamètre de limitation
ZS Bord supérieur de fraisage
ZE Fond de fraisage
B Cote sur plat (non valable si Q=0) : définit la matière résiduelle.
Avec un nombre pair de surfaces, vous pouvez programmer "B"
comme alternative à "V".
 Q=1: B=Epaisseur restante
 Q\>=2: B=Cote sur plat
V Longueur côté (pas nécessaire si Q=0)
R Chanfrein/arrondi
A Angle d'inclinaison (référence: voir figure d'aide) – pas si Q=0
Q Nombre de surfaces (par défaut : 0) : plage 0 : 0 <= Q <= 127
 Q=0: la fonction G797 est suivie d'une description de figure
(G301.. G307, G80) ou d'une description de contour fermé
(G100, G101-G103, G80)
 Q=1 : une surface
 Q=2 : deux surfaces décalées de 180°
 Q=3: Triangle
 Q=4: Rectangle, carré
 Q=4: Polygone
P Plongée maximale (par défaut : profondeur totale en une
passe)
U Facteur de recouvrement (par défaut: 0,5): Recouvrement min.
des trajectoires de fraisage = U*diamètre de la fraise
I Surépaisseur parallèle au contour
K Surépaisseur Z
F Avance plongée
E Avance réduite pour éléments circulaires (par défaut : avance
actuelle)
H Sens de déplacement de la fraise (par défaut: 0): Agit avec le
sens de rotation de la fraise sur le sens du fraisage (voir figure
d'aide)
 0 : en opposition
 1 : en avalant
