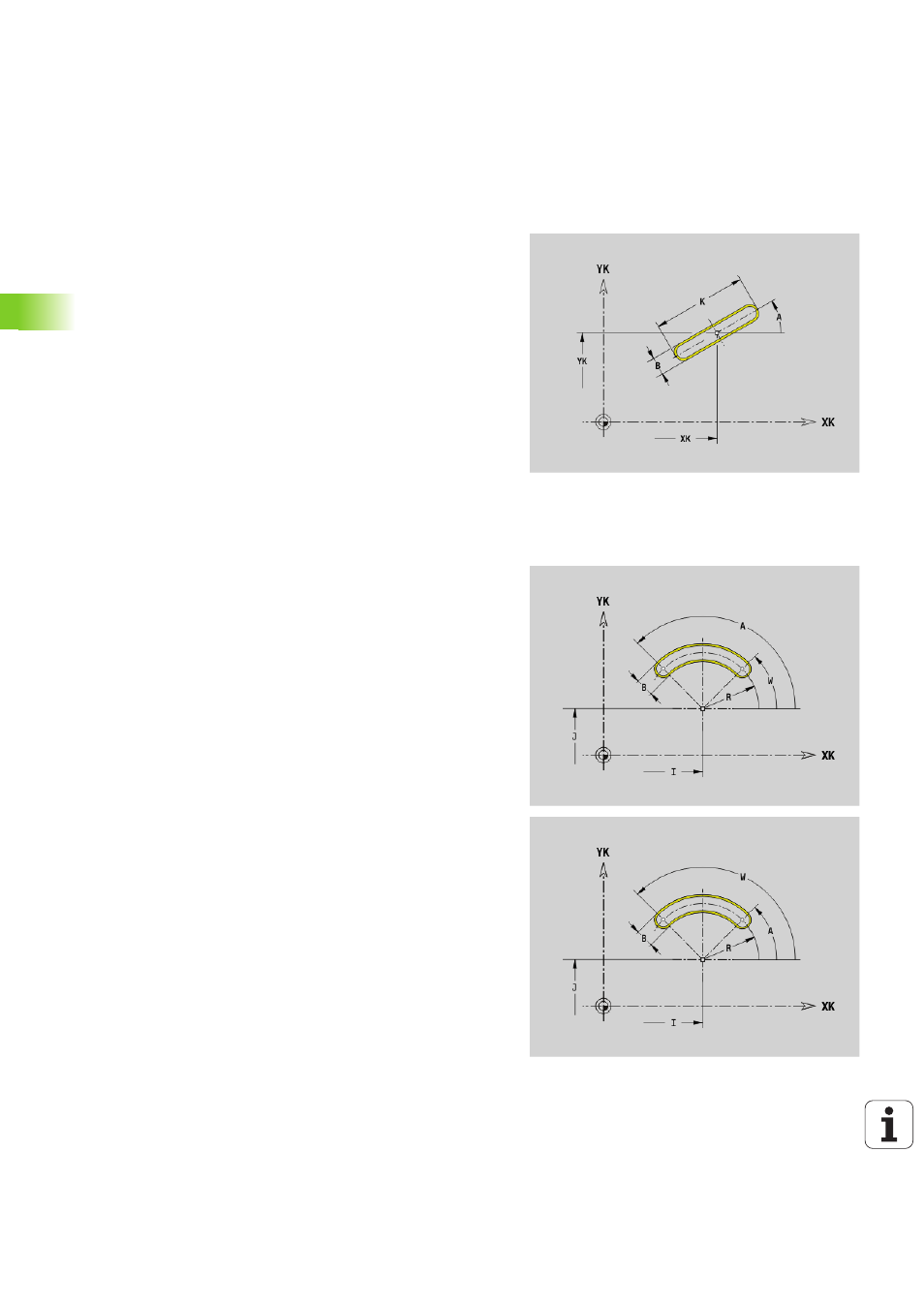

Rainure linéaire sur la face frontale/arrière G301-
Géo
G301 définit une rainure linéaire sur la face frontale ou arrière.
Rainure circulaire sur la face frontale/arrière
G302-/G303-Géo
G302/G303 définit une rainure circulaire sur la face frontale ou arrière.
 G302: Rainure circulaire sens horaire
 G303: Rainure circulaire sens anti-horaire
Paramètre
XK
Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
X Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
A Angle avec l'axe XK (par défaut: 0°)
K Longueur de la rainure
B Largeur de la rainure
P Profondeur/hauteur (par défaut: "P" issue de G308)
 P<0: Poche
 P\>0: Ilot
Paramètre
I
Centre de courbure en coordonnées cartésiennes
J Centre de courbure en coordonnées cartésiennes
X Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
R Rayon de courbure (référence : centre de la rainure)
A Angle initial; référence: Axe XK; (par défaut: 0°)
W Angle final; référence: Axe XK; (par défaut: 0°)
B Largeur de la rainure
P Profondeur/hauteur (par défaut: "P" issue de G308)
 P<0: Poche
 P\>0: Ilot
