Parallèle au contour avec outil neutre G835

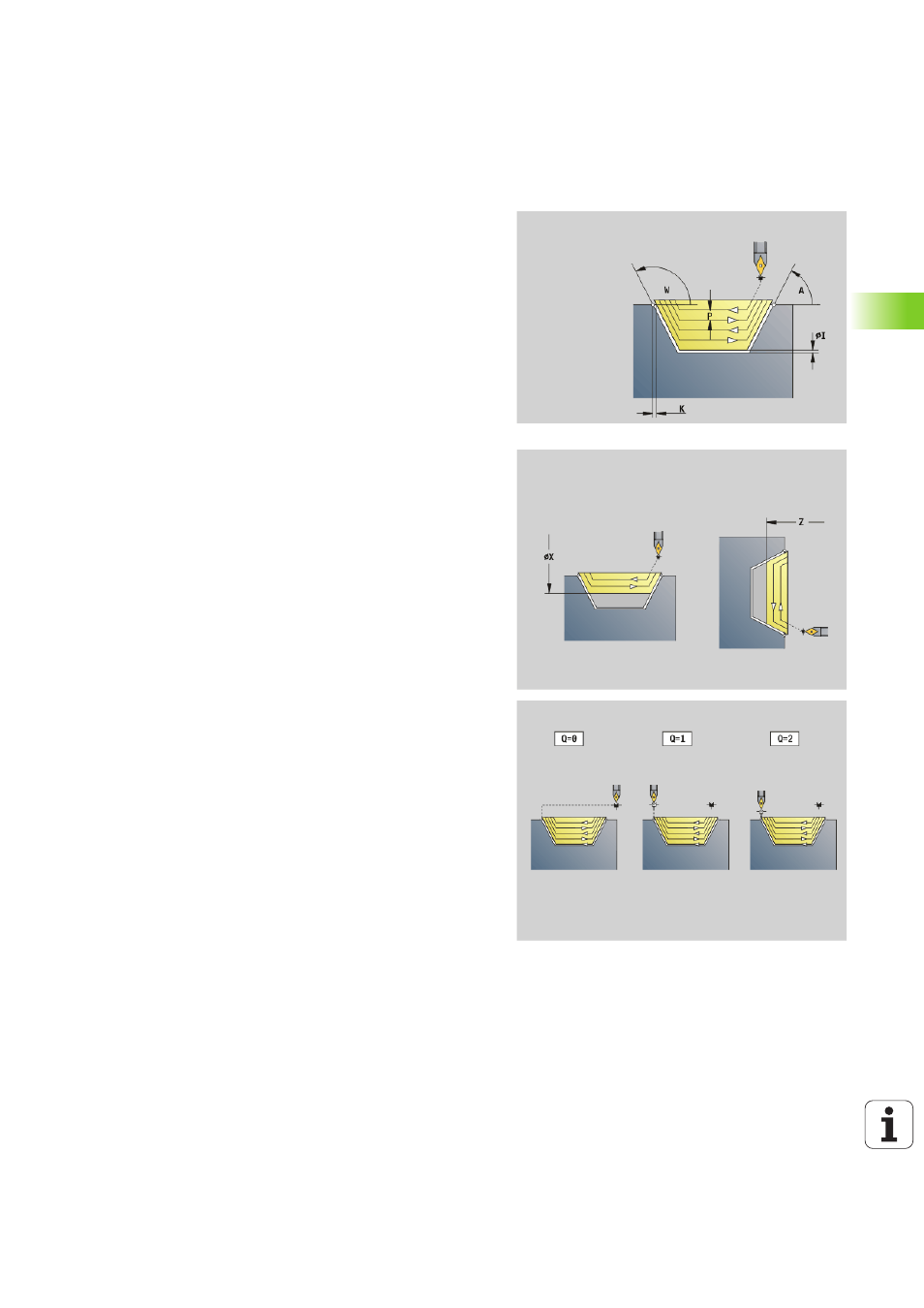

La fonction G835 usine la zone de contour décrite à "ID" ou par "NS,
NE" de manière parallèle au contour et bidirectionnelle (voir "Travailler
avec les cycles se référant à un contour" à la page 272). Le contour à
usiner peut comporter plusieurs parties creuses. Le cas échéant, la
zone d'usinage est subdivisée en plusieurs parties.
Paramètres
ID
Contour auxiliaire - Numéro d'identification du contour à usiner
NS
Numéro de séquence initiale (début de la section de contour)
NE
Numéro de séquence finale (fin de la section de contour)
NE non programmé: L'élément de contour NS est usiné
dans le sens de définition du contour.
NS=NE programmé: L'élément de contour NS est usiné
dans le sens inverse du sens de définition du contour.
P
Plongée max.
I
Surépaisseur en X (cote de diamètre) – (par défaut: 0)
K
Surépaisseur en Z (par défaut: 0)
X
Limite d'usinage dans le sens X (cote de diamètre) – (par
défaut: pas de limite d'usinage)
Z
Limite d'usinage dans le sens Z (par défaut: pas de limite
d'usinage)
A
Angle d'approche (référence: Axe Z) – (par défaut: 0°/180°;
parallèlement à l'axe Z ou, pour outils transversaux, parallèle à
l'axe X))
W
Angle de sortie (référence: Axe Z) – (par défaut: 90°/270°;
parallèlement à l'axe Z ou, pour outils transversaux, parallèle à
l'axe X))
Q
Type de dégagement en fin de cycle (par défaut: 0)
0: Retour au point initial (d'abord sens X, puis Z)
1: Positionne l'outil devant le contour fini
2: Relève l'outil à la distance de sécurité et arrête
V
Marqueur de début/fin (par défaut : 0). Un chanfrein/arrondi est
usiné:
0: Au début et à la fin
1: Au début
2: A la fin
3: Aucun usinage
4: Usinage d'un chanfrein/arrondi – Pas l'élément de base
(condition: Section de contour avec un élément)
