306
Programmation DIN
4.1
9
Cy
cles de filetag
e

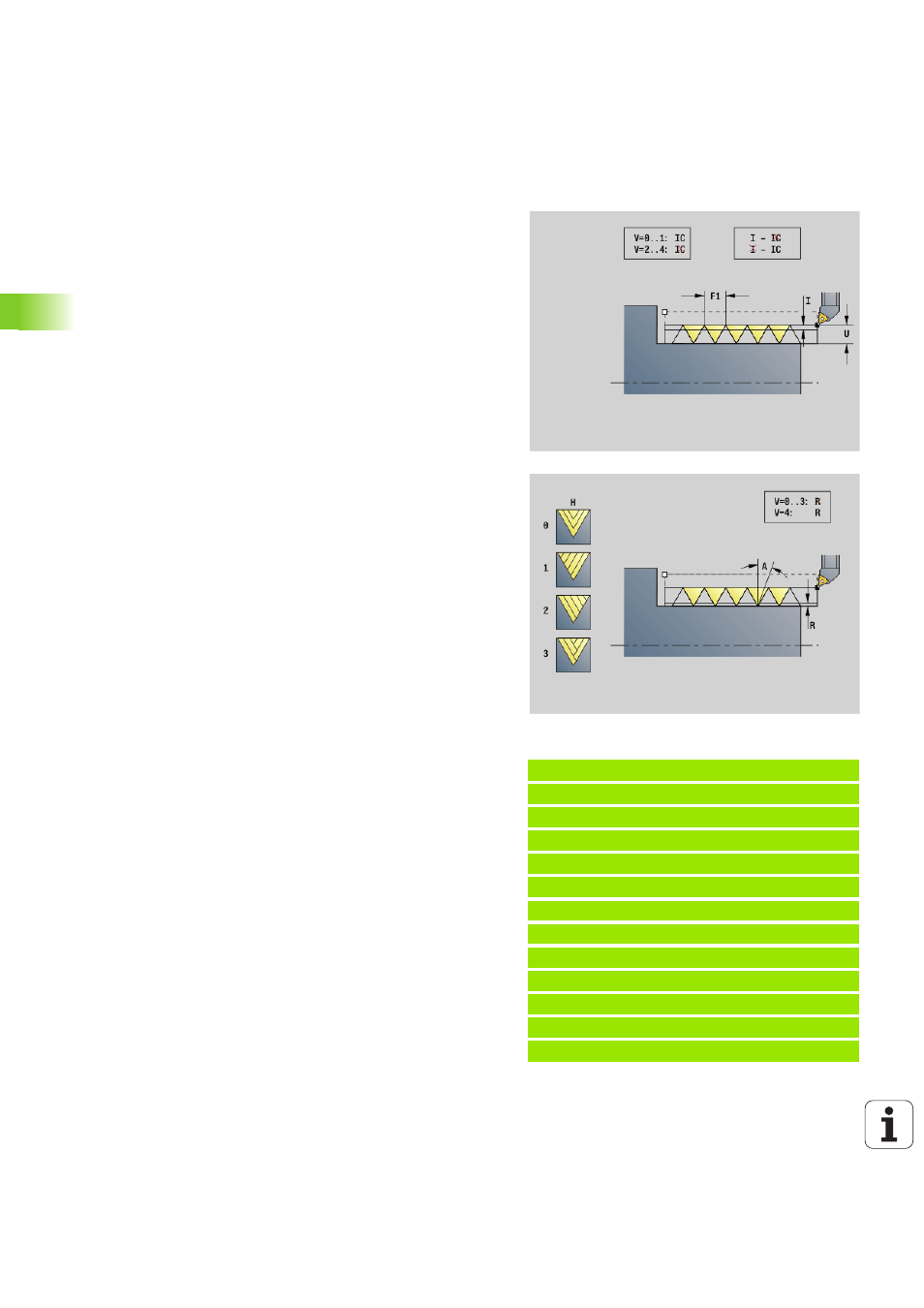

Cycle de filetage G31
La fonction G31 réalise des filets simples, des filets chaînés et des
multi-filets avec les fonctions G24-Géo, G34-Géo ou G37-Géo. G31
peut aussi usiner un contour de filetage défini directement après
l'appel du cycle et qui se termine par G80.
Beispiel: G31
. . .
PIECE FINIE
N 2 G0 X16 Z0
N 3 G52 P2 H1
N 4 G95 F0.8
N 5 G1 Z-18
N 6 G25 H7 I1.15 K5.2 R0.8 W30 BF0 BP0
N 7 G37 Q12 F2 P0.8 A30 W30
N 8 G1 X20 BR-1 BF0 BP0
N 9 G1 Z-23.8759 BR0
N 10 G52 G95
N 11 G3 Z-41.6241 I-14.5 BR0
N 12 G1 Z-45
Paramètres
ID
Contour auxiliaire - Numéro d'identification du contour à usiner
NS
Numéro de séquence initial du contour (référence à l'élément
de base G1-Géo: Filets chaînés: N° de séquence du premier
élément de base)
NE
N° de séquence finale du contour (référence à l'élément de
base G1-Géo: Filets chaînés: N° de séquence du dernier
élément de base)
O
Marqueur de début/fin (par défaut : 0). Un chanfrein/arrondi est
usiné:
0: Aucun usinage
1: Au début
2: A la fin
3: Au début et à la fin
4: Usinage d'un chanfrein/arrondi – Pas l'élément de base
(condition: Section de contour avec un élément)
J
Sens de référence:
Aucune indication: le sens de référence est déterminé à
partir du premier élément de contour.
J=0: Filet longitudinal
J=1: Filet transversal
I
Plongée max.
Aucune donnée et V=0 (section de coupe constante) :
I = 1/3 * F
IC
Nombre de passes. La passe est calculée à partir de IC et de
U. Utilisable avec :
V=0 (Section de coupe constante)
V=1 (passe constante)
B
Longueur d'approche
Aucune indication : la longueur d'approche est calculée à partir
du contour. Si cela n'est pas possible, la valeur est calculée en
fonction des paramètres cinématiques. Le contour du filet est
prolongé de la valeur B.
P
Longueur de dépassement
Aucune indication : la longueur de dépassement est
déterminée à partir du contour. Si cela n'est pas possible, la
valeur est calculée. Le contour du filet est allongé de la valeur P.
A
Angle de passe (par défaut 30°)
