314
Programmation DIN
4.1
9
Cy
cles de filetag
e

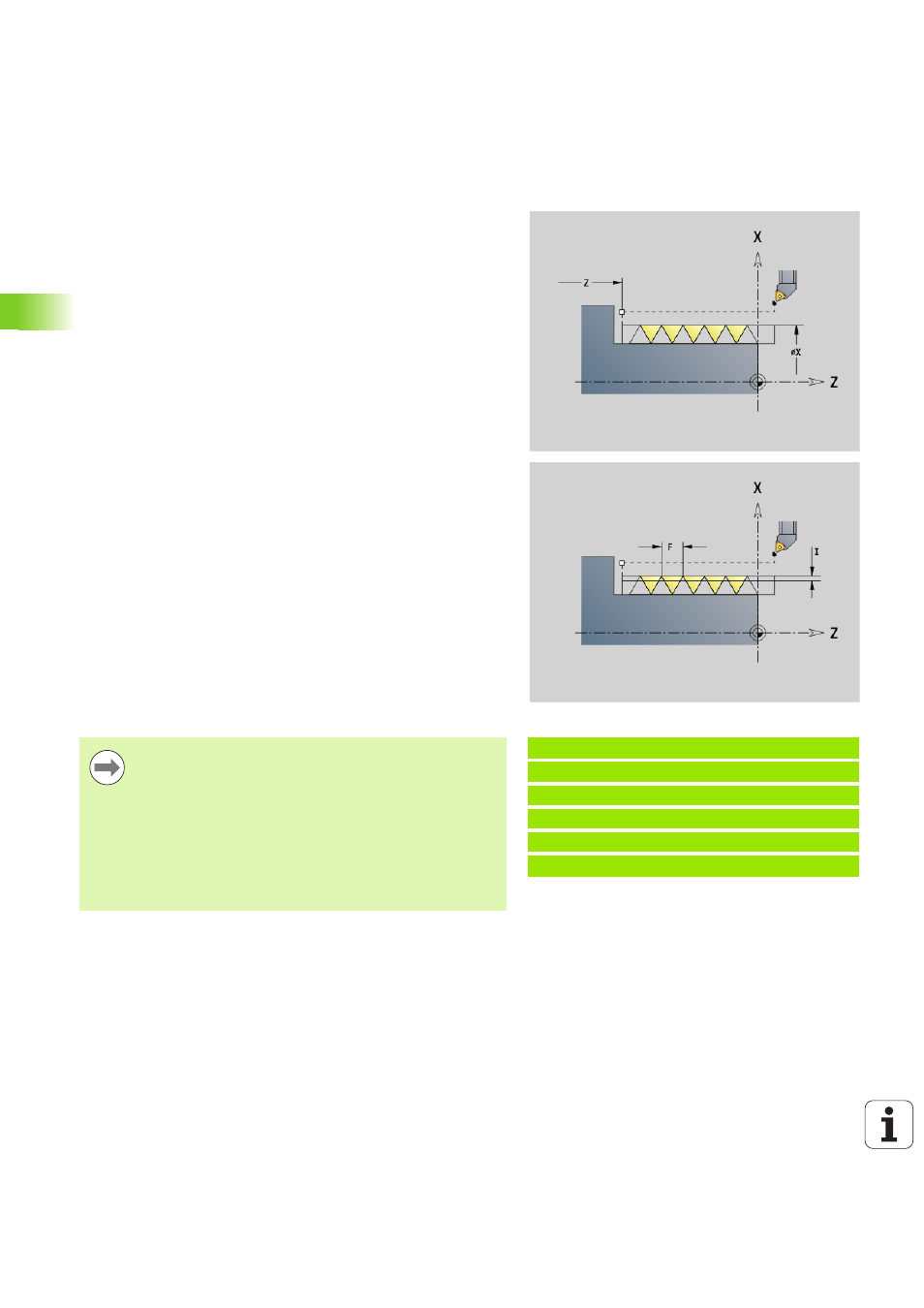

Filet ISO métrique G35
La fonction G35 réalise un filet longitudinal (filet intérieur ou extérieur).
Le filet débute à la position effective de l'outil et finit au "point final X,
Z".
La Commande numérique se base sur la position de l'outil par rapport
au point final du filet pour déterminer si c'est un filet intérieur ou
extérieur qui est usiné.
Beispiel: G35
%35.nc
[G35]
N1 T5 G97 S1500 M3
N2 G0 X16 Z4
N3 G35 X16 Z-29 F1.5
FIN
Paramètres
X
Point final du filet (cote de diamètre)
Z
Point final du filet
F
Pas du filet
I
Plongée max.
Aucune donnée : I est calculé à partir du pas et de la
profondeur du filet.
Q
Nombre de passes à vide après la dernière coupe (pour réduire
la pression de coupe au fond du filet) – (par défaut: 0)
V
Type de passe (par défaut : 0) ; informations détaillées voir
page 304
0: Section de coupe constante à chaque passe
1 : passe constante
2: avec répartition des passes restantes Première passe =
"reste" de la division profondeur du filet/profondeur de
coupe. La "dernière passe" est répartie en 1/2, 1/4, 1/8 et 1/
8 de passe.
3: La plongée est calculée à partir du pas et de la vitesse de
rotation
4 : comme MANUALplus 4110
5 : passe constante (comme pour 4290)
6 : constant avec reste (comme pour 4290)
"Arrêt de cycle" – la Commande numérique relève l'outil
en sortant du filet et interrompt tous les déplacements.
(Déplacement de retrait: paramètre de configuration
OEM cfgGlobalPrperties-threadliftoff)
Pour les filetages intérieurs, il est nécessaire de
renseigner le "pas du filet F", car le diamètre de
l'élément longitudinal ne correspond pas au diamètre
du filet. Si c'est la Commande numérique qui se charge
de déterminer le pas de filet, de légers écarts sont à
prévoir.
Déroulement du cycle
1
calcule la répartition des passes.
2
exécute une passe de filetage.
3
revient en avance rapide et effectue la passe suivante.
4
répète les étapes 2...3 jusqu'à ce que le filetage soit terminé.
5
exécute les passes à vide.
6
revient au point initial.
