150 Units smart.Turn
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe

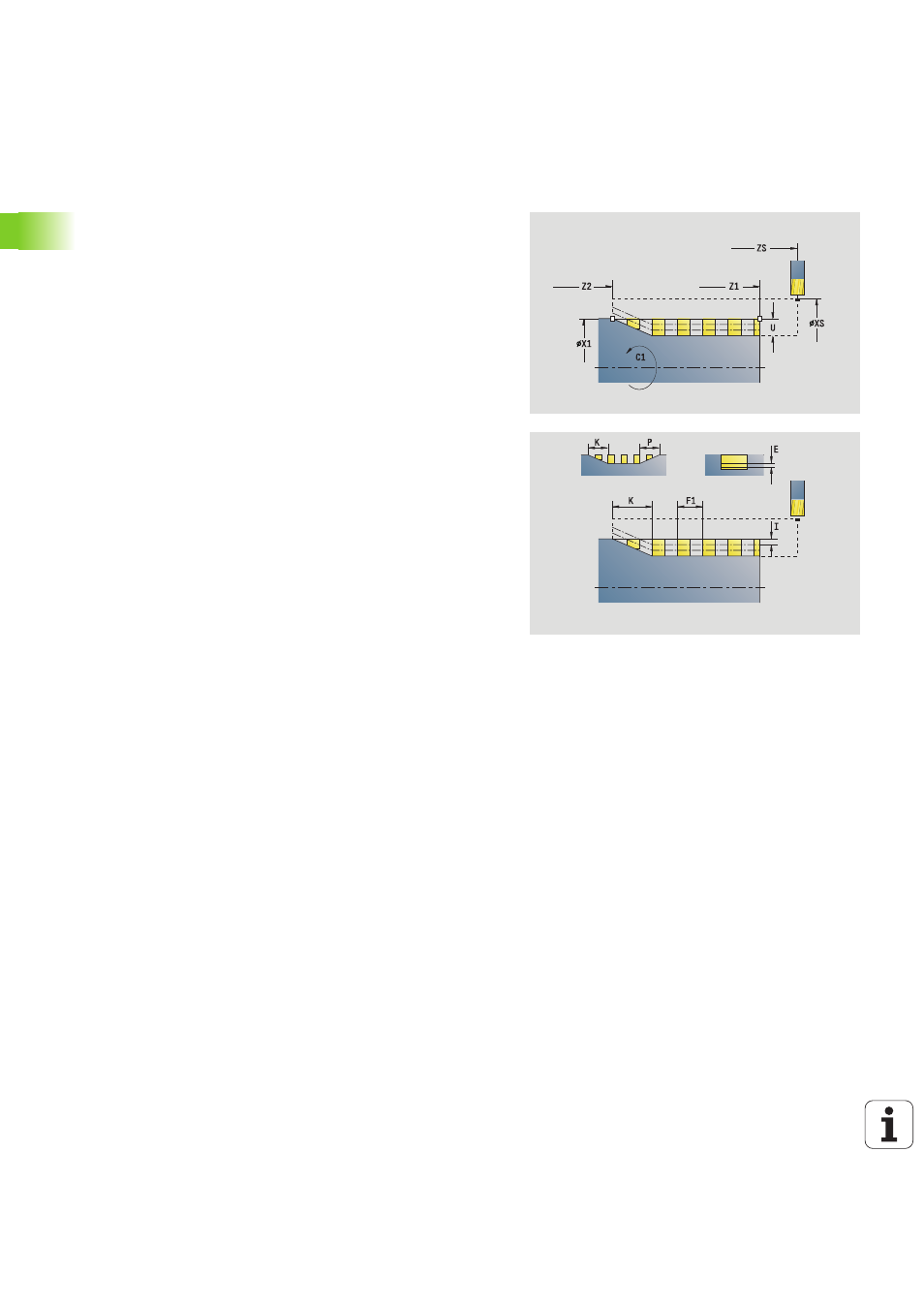

Unit "Rainure hélicoïdale"
L'Unit fraise une rainure hélicoïdale. La largeur de la rainure est le
diamètre de la fraise.
Nom de l'unit : G798_Frais_Hélic_C / cycle : G798 (voir page 360)
Accès à la base de données technologiques :
 Type d'usinage : fraisage finition
 Paramètres variables : F, S
Formulaire Position
X1
Diamètre de taraudage
C1 Angle départ
Z1 Point de départ du filet
Z2 Point final du filet
U Profondeur du filet
Formulaire cycle
F1
Pas du filet
J Sens du filet:
 0 : filet à droite
 1 : filet à gauche
D Nombre de filets
P Longueur d'approche
K Longueur en sortie
I Plongée max.
E Réduction profondeur passe
Autres formulaires : voir page 60
