HEIDENHAIN MANUALplus 620, CNC PILOT 640
525
6.5 P
o
sitionner l'outil ax
e Y
6.5 Positionner l'outil axe Y
Avance rapide G0
G0 déplace en rapide selon le chemin le plus court au "point-cible X, Y,
Z".

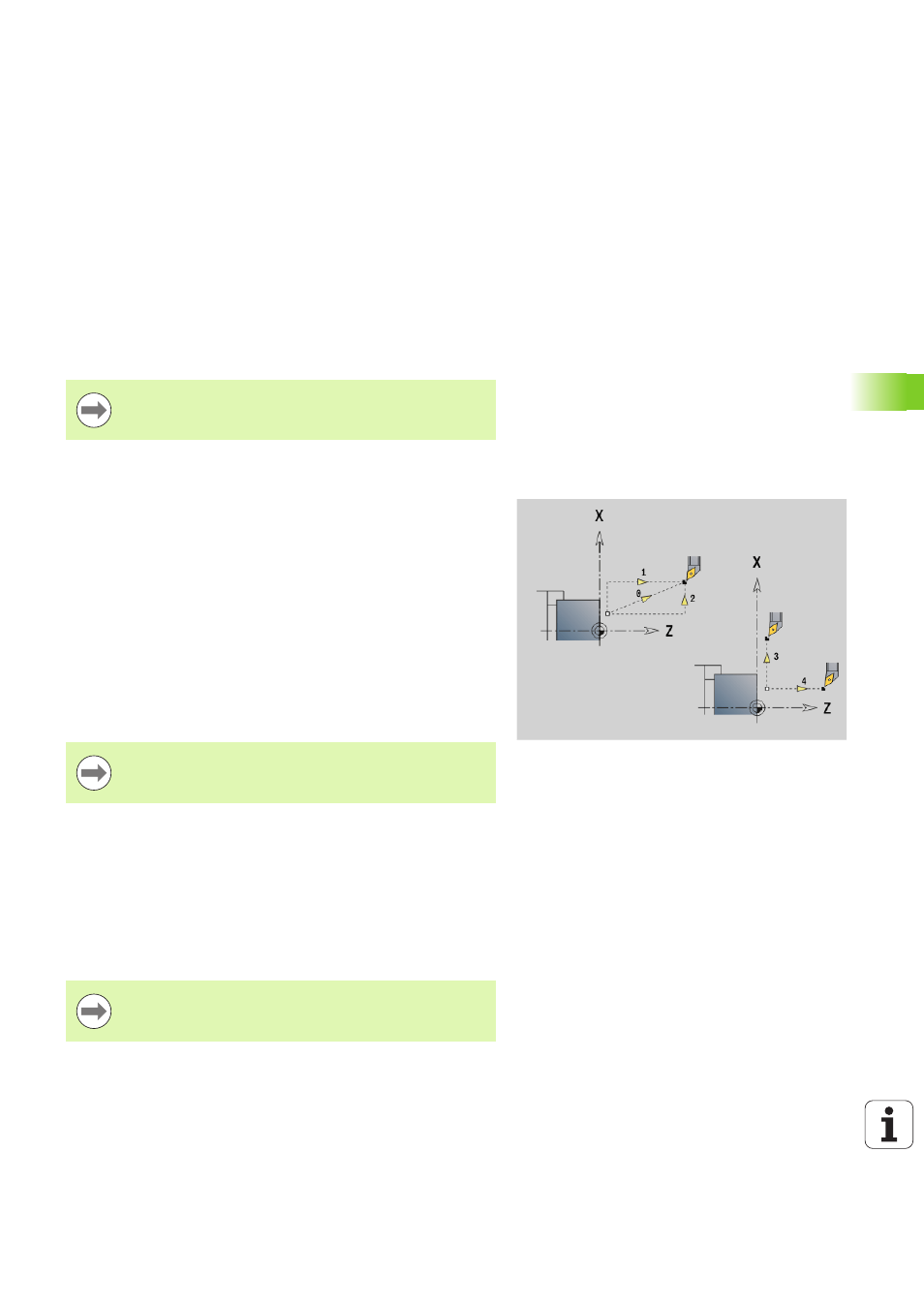

Aborder le point de changement d'outil G14
La fonction G14 amène l'outil en avance rapide jusqu'au point de
changement d'outil. Les coordonnées du point de changement d'outil
sont définies en mode Réglage.
Avance rapide en coordonnées machine G701
G701 déplace en rapide selon le chemin le plus court au "point-cible X,
Y, Z".
Paramètres
X
Diamètre - point-cible
Z
Longueur – point-cible
Y
Longueur – point-cible
Programmation X, Y, Z : en absolu, en incrémental ou
avec effet modal
Paramètres
Q
Ordre de dégagement (défaut : 0)
0: Déplacement simultané des axes X et Z (en diagonale)
1: d'abord X, puis Z
2: d'abord Z, puis X
3: Sens X seulement, Z inchangé
4: Sens Z seulement, X inchangé
5: Seulement dans le sens Y
6: Déplacement simultané des axes X, Y et Z (en diagonale)
Avec Q=0...4, l'axe Y ne se déplace pas.
Paramètres
X
Point final (Cote au diamètre)
Y
Point final
Z
Point final
"X, Y, Z" se réfèrent au point zéro machine et au point de
référence du chariot.
