HEIDENHAIN MANUALplus 620, CNC PILOT 640
557
7.
2 Création A
u
to
matique du Plan de tr
a
v
ail (CAP)
Chronologie d'usinage – Principes de base
TURN PLUS analyse le contour en fonction des étapes définies dans
la chronologie d'usinage et détermine ainsi les zones de contour à
usiner, ainsi que les paramètres des outils. La CAP exécute l'analyse
du contour à l'aide des paramètres d'usinage.
TURN PLUS distingue :
l'usinage principal (p. ex. usinage d'un dégagement)
l'usinage auxiliaire (p. ex. forme H, K ou U)
le lieu d'usinage (p. ex. à l'extérieur ou à l'intérieur)
Les "sous-types d'usinage" et le "lieu d'usinage" permettent d'affiner la
spécification de l'usinage. Si vous n'indiquez pas l'usinage auxiliaire ou
le lieu d'usinage, la CAP génère alors des blocs d'usinage pour tous
les usinages auxiliaires/lieux d'usinage.
Autres facteurs influant sur la création du plan de travail :
la géométrie du contour
les attributs du contour
la disponibilité des outils
Paramètres d'usinage
Si le pré-usinage requis n'est pas achevé, si l'outil n'est pas disponible
ou si des situations analogues existent, la CAP ne génère pas de blocs
de travail. TURN PLUS saute les opérations d'usinage et les suites
chronologiques d'usinage qui sont incohérentes du point de vue
technologique.
La chronologie de l'usinage vous permet de définir l'ordre
dans lequel vont se dérouler les différentes étapes
d'usinage. Dans la chronologie d'usinage, si vous
définissez uniquement un usinage principal pour un type
d'usinage, tous les sous-types d'usinage que cet usinage
principal comprend seront exécutés dans l'ordre défini.
Vous pouvez néanmoins également programmer
différents sous-types d'usinage et différents lieux
d'usinage, dans l'ordre de votre choix. Dans ce cas, vous
devrez redéfinir l'usinage principal après avoir défini les
sous-types d'usinage correspondants. De la sorte, vous
vous assurez que tous les usinages auxiliaires et tous les
lieux d'usinage seront bien pris en compte.

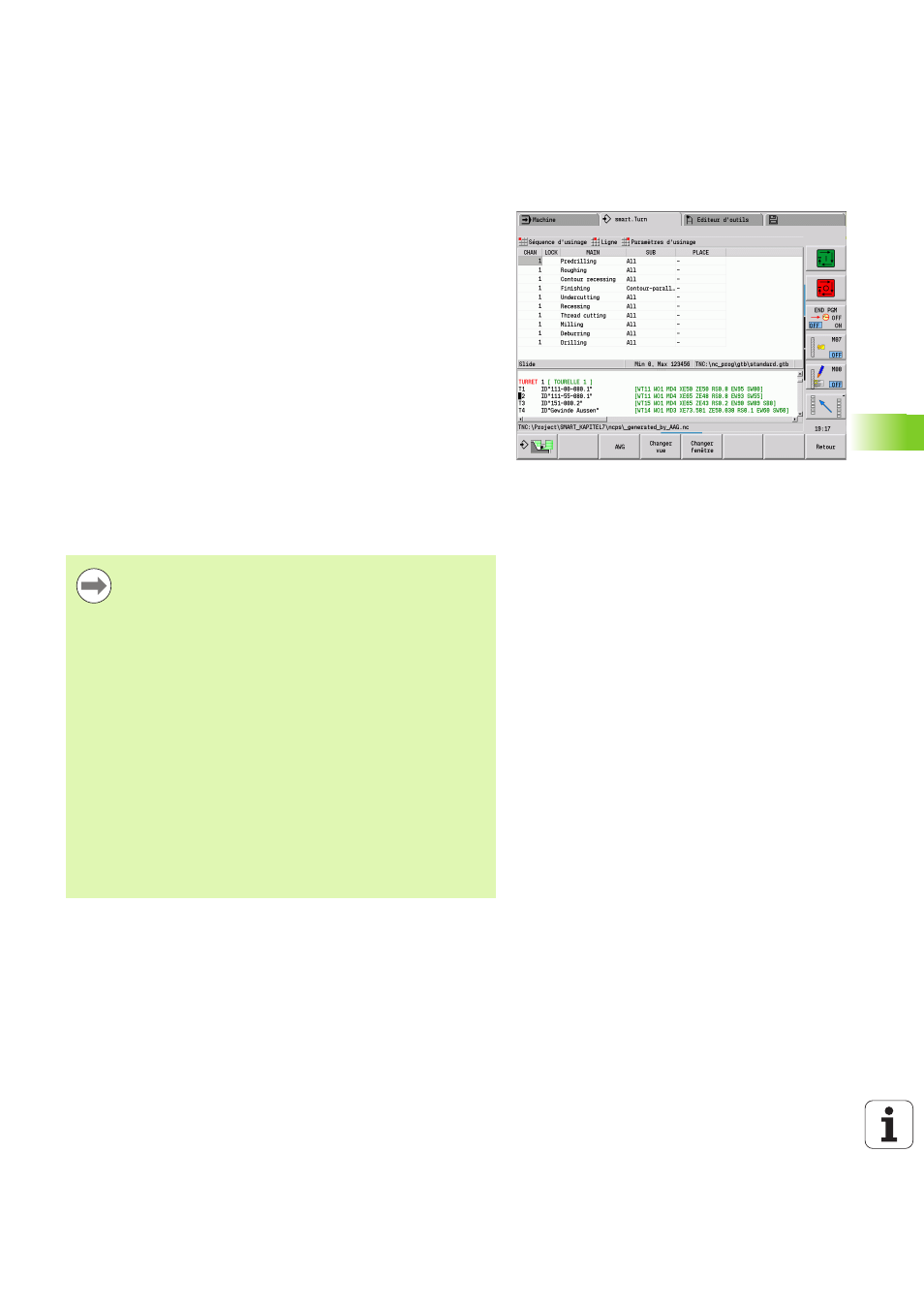

Pour représenter la chronologie de l'usinage et du
programme, vous avez le choix entre un partage vertical et
un partage horizontal de la fenêtre. Appuyez sur la softkey
"Changer d'affichage" pour passer d'un affichage à l'autre.
Sous l'action de la softkey "Changer de fenêtre", le curseur
passe de la fenêtre de programme à la fenêtre de
chronologie d'usinage.
