242 Programmation DIN
4.8 Cont
ours sur l'en
v
e
loppe

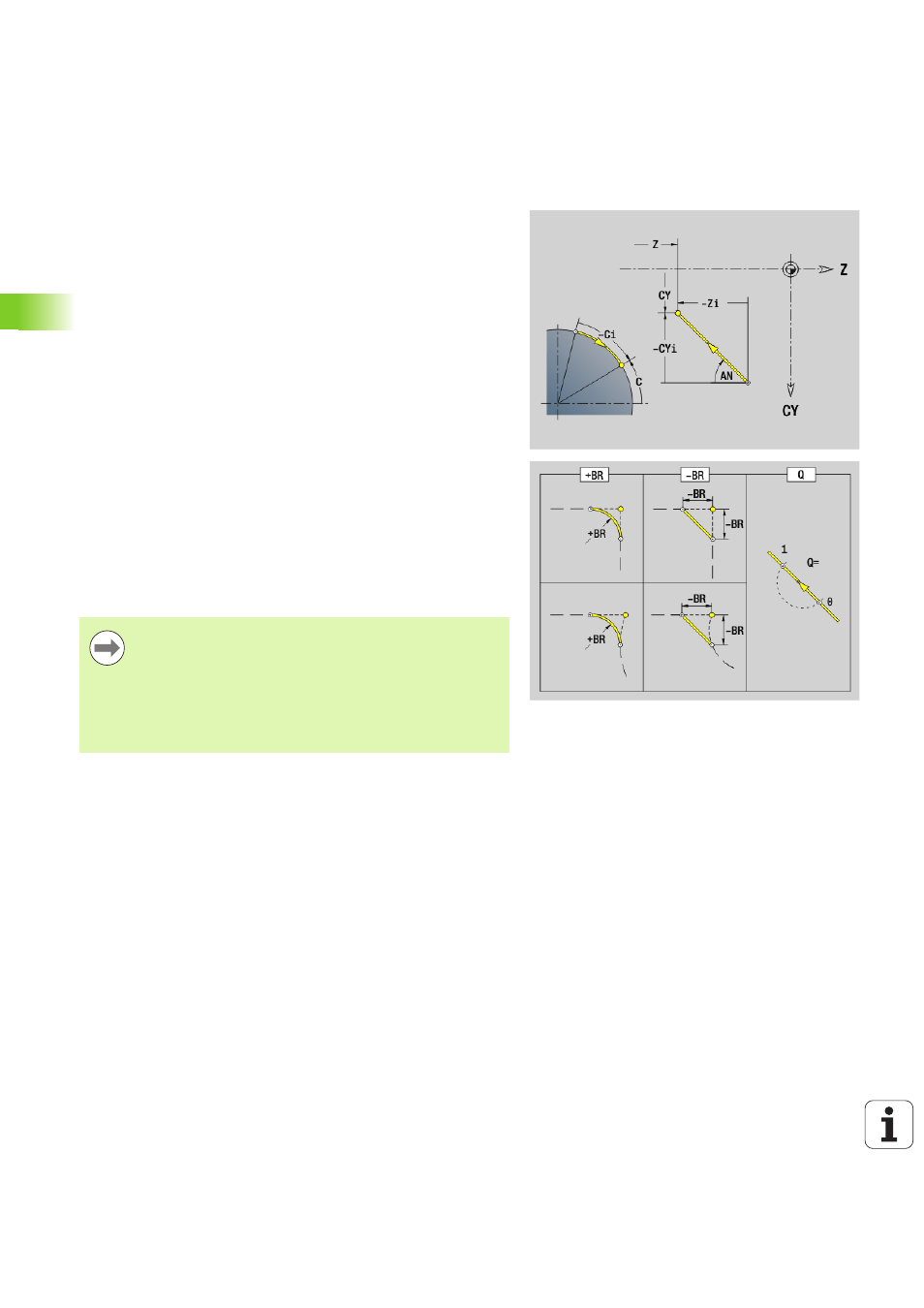

Droite sur l'enveloppe G111-Géo
G111 définit une droite sur l'enveloppe.
Paramètres
Z
Point final
C Point final (angle final ou angle polaire)
CY Point final en "cote linéaire" ; référence: Développé avec
"diamètre de référence"
AN Angle avec l'axe Z
Q Point d'intersection. Point final lorsque la droite coupe une
droite (par défaut: 0):
 Q=0: Point d'intersection proche
 Q=1: Point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 Aucune donnée : raccordement tangentiel
 BR=0: raccordement non tangentiel
 BR\>0: rayon de l'arrondi
 BR<0: largeur du chanfrein
PZ Point final (rayon polaire)
AR Angle par rapport à l'axe Z (AR correspond à AN)
R Longueur (rayon polaire ; référence du dernier point de contour)
Programmation
 Z, CY : absolu, incrémental, modal ou "?"
 C : absolu, incrémental ou modal
 ARi : angle de l'élément précédent
 ANi : angle de l'élément suivant
 Programmer Z, C ou Z, CY
