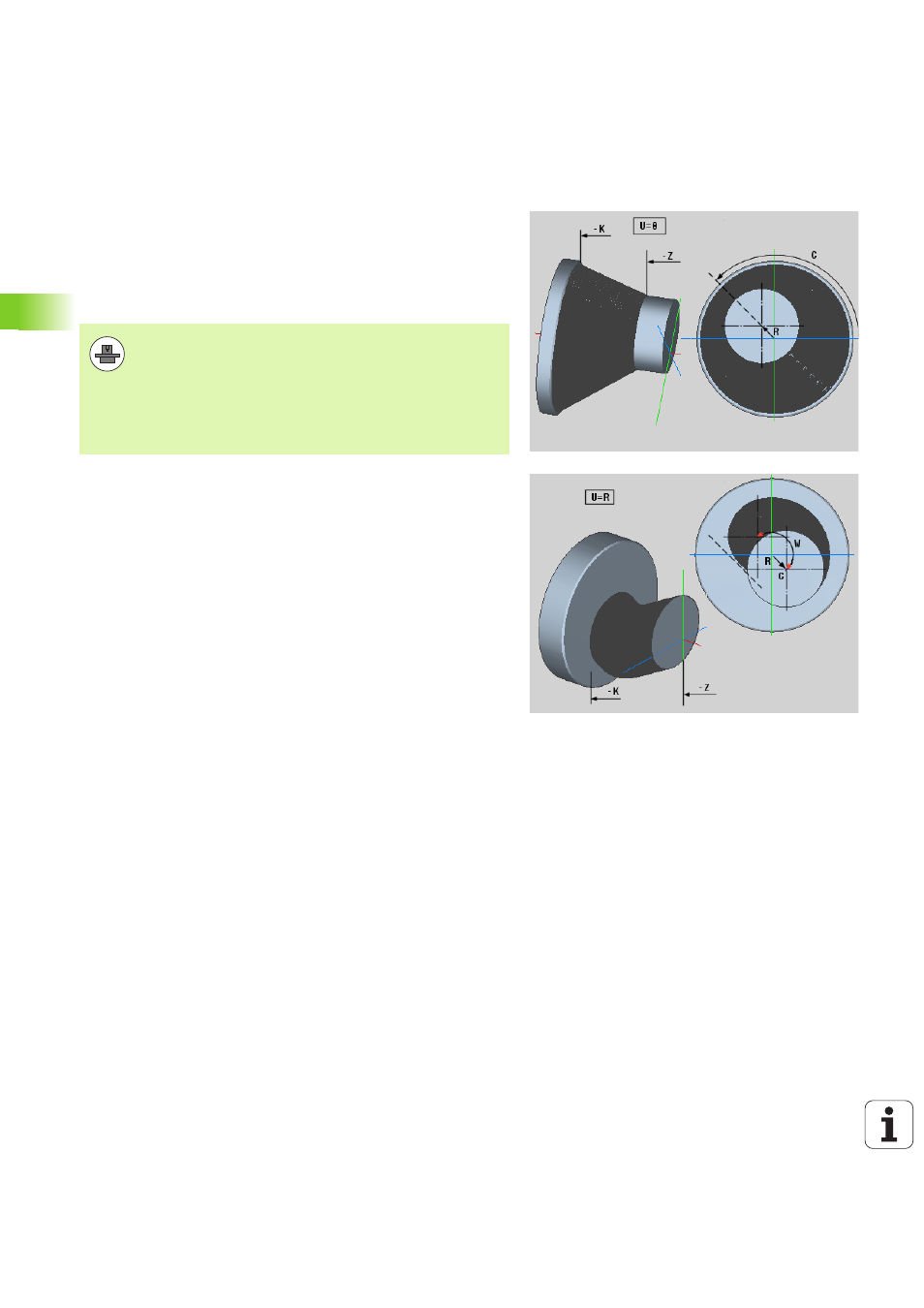

Transition excentrique G726
La fonction G726 vous permet de créer des contours de tournage en
dehors du centre de rotation d'origine. La fonction G726 permet
également de modifier la position du centre de rotation en continu, le
long d'une droite ou d'une courbe.
Les contours de tournage se programment avec des cycles de
tournage.
La machine et la commande doivent avoir été préparées
par le constructeur de la machine. Consultez le manuel de
votre machine.
Conditions requises :
Option de logiciel Y-Axis Machining
Option de logiciel Synchronizing Functions
Paramètres
H
Activer le couplage
H=0: désactiver le couplage
H=1: activer le couplage
Q
Broche de référence : numéro de la broche couplée avec
les axes X et Y (dépendant de la machine)
R
Désalignement à Start Z : écart entre le centre excentrique
et le centre de rotation d'origine (cote du rayon)
C
Position C à Start Z : angle d'axe C du désalignement
F
Avance rapide max. : avance rapide admissible pour les
axes X et Y avec couplage activé.
V
Inversion du sens Y (dépendant de la machine)
V=0: La commande utilise le sens de l'axe configuré pour
les déplacements de l'axe Y.
V=1: La commande utilise le sens d'axe inverse que celui
configuré pour les déplacements de l'axe Y.
Z
Start Z : valeur de référence pour les paramètres R et C et
coordonnées pour le prépositionnement de l'outil
K
Fin Z : valeur de référence pour les paramètres W et U
W
Delta C [Start Z - Fin Z] : différence de l'angle d'axe C entre
Start Z et Fin Z.
U
Désalignement à Fin Z : écart entre le centre excentrique et
le centre d'origine (cote du rayon)
