330
Programmation DIN
4.22 Cy
cles de perçag
e

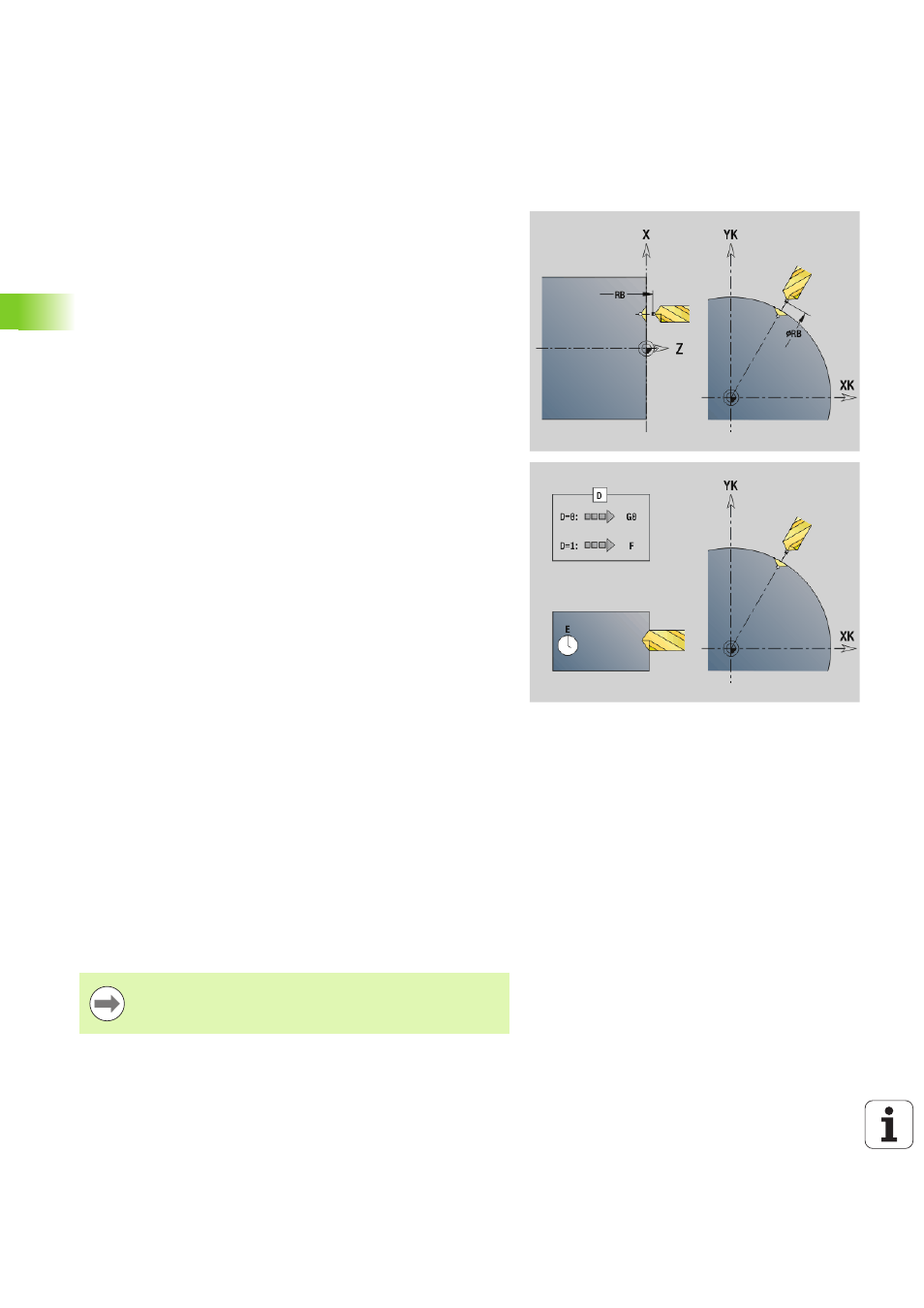

Alésage, lamage G72
La fonction G72 est utilisée pour des perçages avec description du
contour (perçage unique ou motif de trous). Utilisez G72 pour réaliser
les fonctions suivantes de perçage axial/radial à l'aide d'outils fixes ou
tournants:
Alésage
Lamage
Alésage à l'alésoir
Pointage CN
Centrage
Paramètres
ID
Contour de perçage – Nom de la définition du perçage
NS
Numéro de séquence du contour. Référence au contour du
perçage (G49, G300 ou G310 Géo)
RB
Plan de retrait (trous radiaux, trous dans plan YZ: Cote de
diamètre) – (par défaut: retrait au point initial ou à la distance
de sécurité)
E
Temporisation brise-copeaux en fin de perçage (en secondes)
– (par défaut: 0)
D
Mode de retrait (par défaut: 0)
0: Avance rapide
1 Avance d'usinage
BS
Numéro de l'élément, début (numéro du premier perçage à
usiner d'un motif)
BE
Numéro de l'élément, fin (numéro du dernier perçage à usiner
d'un motif)
H
Frein (de broche) inactif (par défaut: 0)
0: Frein de broche actif
1: Frein de broche Inactif
Déroulement du cycle
1
En fonction de "RB", aborde le "point de départ" en avance rapide:
RB non programmé: Déplacement à la distance de sécurité
RB programmé : Déplacement à la position "RB", puis à la
distance de sécurité
2
Pointage avec réduction de l'avance (50 %).
3
Se déplace en avance d'usinage jusqu'au fond du trou.
4
Retrait en fonction de "D" en avance rapide/avance d'usinage.
5
La position de retrait dépend de "RB" :
RB non programmé : Retrait au "point de départ"
RB programmé : Retrait à la position "RB"
Motif de perçage : "NS" indique le contour du perçage et
non la définition du motif.
