Unit "perçage icp axe c, 5 units – p e rçag e, ax e c – HEIDENHAIN SW 54843x-03 DIN Programming Manuel d'utilisation
Page 102
102
Units smart.Turn
2.5 Units – P
e
rçag
e, ax
e C
Unit "Perçage ICP axe C"
L'Unit réalise un perçage ou un motif de trous sur la face frontale ou
l'enveloppe. Les positions des perçages et autres détails sont
spécifiées avec ICP.
Nom de l'unit : G74_ICP_C / cycle : G74 (voir page 334)
Accès à la base de données technologiques :
Type d'usinage : perçage
Paramètres variables : F, S
Formulaire Motif
FK
Contour de la pièce finie
NS
Numéro de séquence initial du contour
Formulaire cycle
E
Temporisation en fin de perçage (par défaut: 0)
D
Retrait en
0: Avance rapide
1 Avance d'usinage
V
Réduction de l'avance
0: Sans réduction
1: A la fin du perçage
2: Au début du perçage
3: Au début et à la fin du perçage

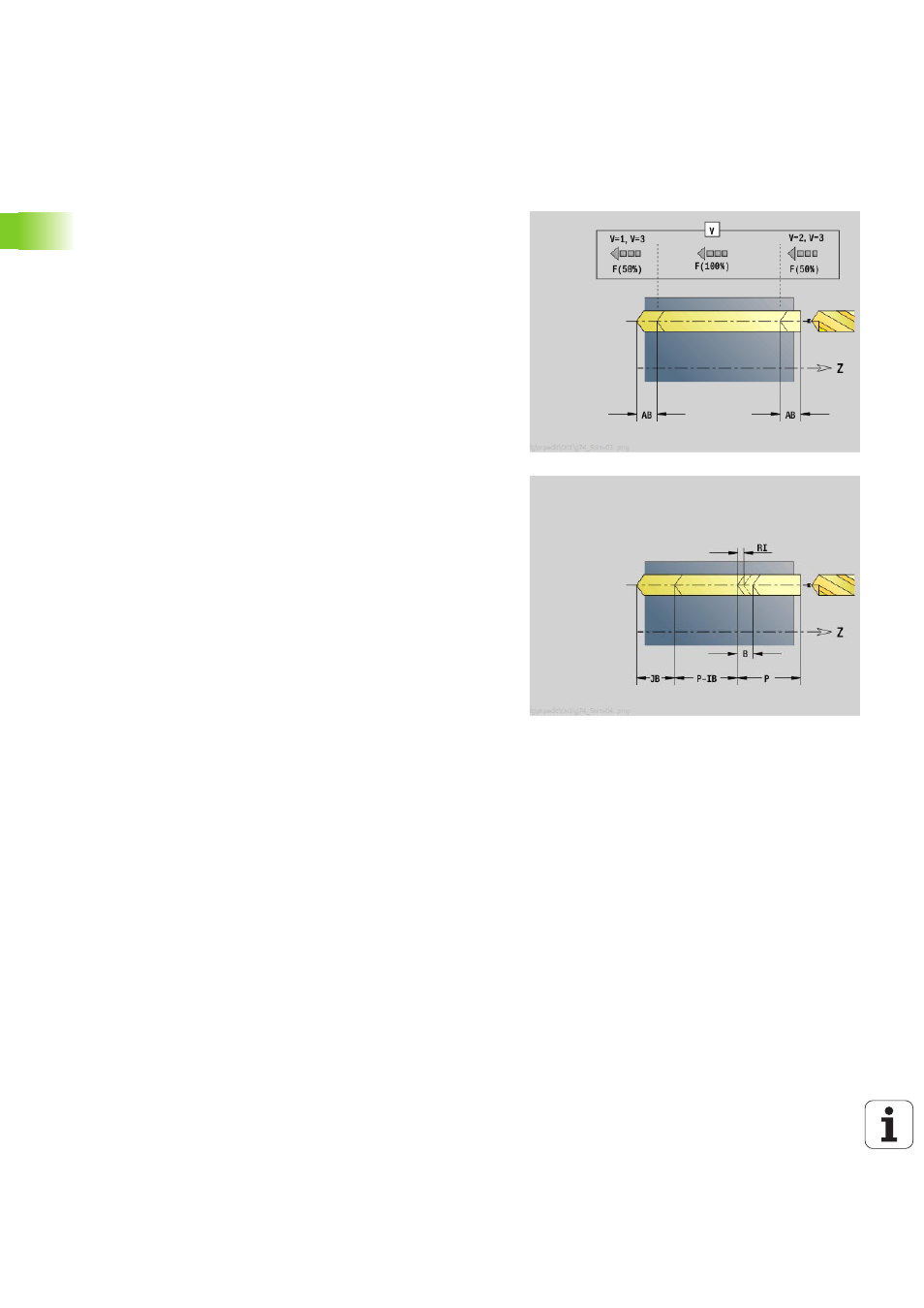

AB
Longueur d'entrée/sortie (Distance pour la réduction de
l'avance)
P
Profondeur de perçage
IB
Réduction de profondeur de passe : valeur de réduction de
la passe après chaque passe
JB
Profondeur minimale de perçage : si vous avez introduit
une valeur de réduction, la profondeur de perçage ne sera
réduite que jusqu'à la valeur introduite dans JB.
B
Distance de retrait : valeur correspondant à la distance
parcourue par l'outil après avoir atteint chaque profondeur
de perçage
RI
Distance de sécurité intérieure. Distance d'approche à
l'intérieur du trou.(par défaut: distance de sécurité SCK)
RB
Plan de retrait (par défaut: à la position de départ ou à la
distance de sécurité)
