Unit "ebavurage, enveloppe, 1 0 units – f raisag e sur l'en v e loppe – HEIDENHAIN SW 54843x-03 DIN Programming Manuel d'utilisation
Page 158
![background image](/files/815784/content/doc158.png)
158
Units smart.Turn
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe

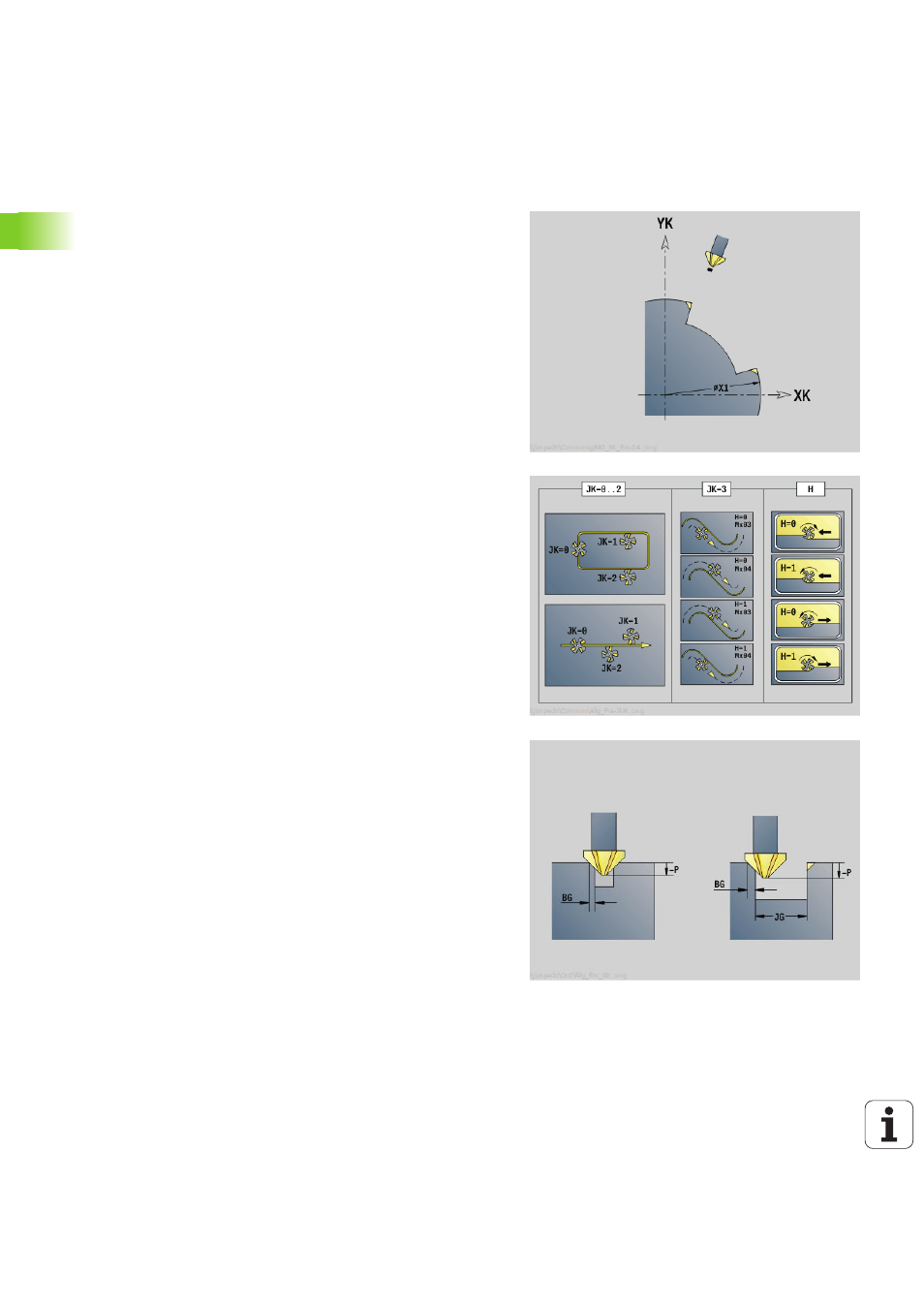

Unit "Ebavurage, Enveloppe"
L'Unit ébavure le contour défini avec ICP sur l'enveloppe.
Nom de l'unit : G840_EBAV_C_ENVEL / cycle : G840 (voir page 368)
Accès à la base de données technologiques :
Type d'usinage : ébavurage
Paramètres variables : F, S
Formulaire Contour
FK
NS
Numéro de séquence initial du contour
NE
N° séqu. finale contour
X1
Bord supérieur de fraisage (cote au diamètre)
Formulaire cycle
JK
Lieu de fraisage
JK=0: sur le contour
JK=1, contour fermé: à l'intérieur du contour
JK=1, contour ouvert: à gauche du contour
JK=2, contour fermé: à l'extérieur du contour
JK=2, contour ouvert: à droite du contour
JK=3 en fonction de H et MD
H
Sens d'usinage
0 : en opposition
1 : en avalant
BG
Largeur du chanfrein
JG
Diamètre de pré-usinage.
P
Profondeur de plongée (en négatif)
K
Surépaisseur parallèle au contour
R
Rayon d'approche
FZ
Avance plongée
E
Avance réduite
RB
Plan de retrait
Autres formulaires : voir page 60
