G845 (axe Y) – Fraisage
Vous pouvez influencer le sens de fraisage en intervenant au niveau
du "Sens de fraisage H", du "Sens de fraisage Q3 et du sens de rotation
de la fraise (voir le tableau de G845 dans le manuel d'utilisation). Ne
programmez que les paramètres indiqués dans le tableau suivant.
Voir également :
G845 – Principes de base : Page 533
G845 – Déterminer les positions de pré-perçage : Page 534

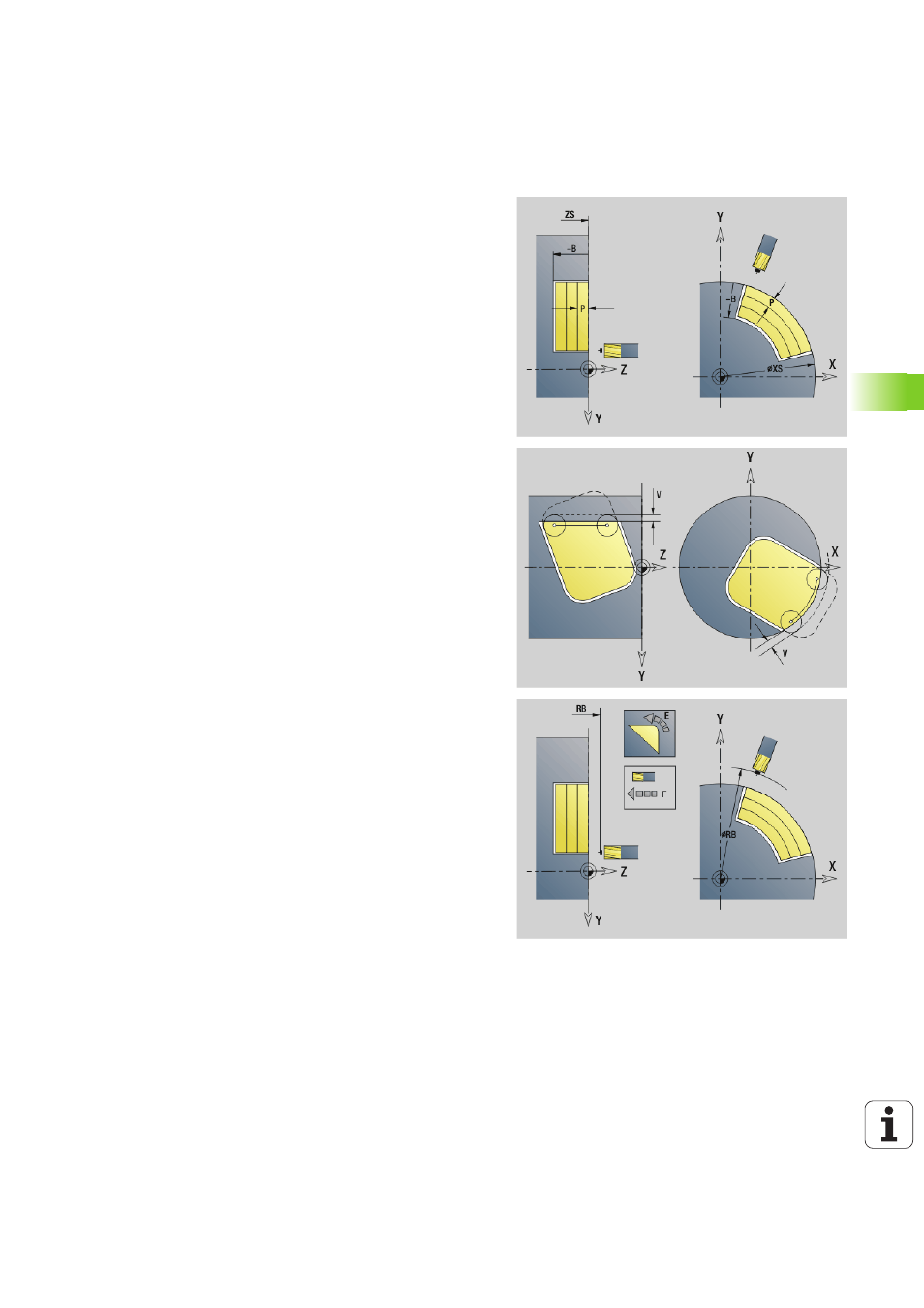

Paramètres – Fraisage
ID
Contour de fraisage – Nom du contour à fraiser
NS
Numéro de séquence initial du contour
Figures: Numéro de séquence de la figure
Contour libre fermé: Un élément du contour (pas le point de
départ)
B
Profondeur de fraisage (par défaut: Profondeur indiquée dans
définition du contour)
P
Passe max. (par défaut: Fraisage en une passe)
XS
Bord supérieur de fraisage plan YZ (remplace le diamètre de
référence de la définition du contour)
ZS
Bord supérieur de fraisage plan XY (remplace le plan de
référence de la définition du contour)
I
Surépaisseur dans le sens X (cote de rayon)
K
Surépaisseur dans le sens Z
U
Facteur de recouvrement (minimal). Définit le recouvrement
des trajectoires de fraisage (par défaut: 0,5).
Recouvrement = U*diamètre de la fraise
V
Facteur de dépassement (par défaut: 0,5. Définit la valeur du
dépassement du rayon extérieur par la fraise.
0: Le contour défini sera fraisé intégralement
0<V<=1: Dépassement = V*diamète de la fraise
H
Mode de fraisage (par défaut : 0)
0 : en opposition
1 : en avalant
F
Avance de plongée pour plongée en profondeur (par défaut :
avance active)
E
Avance réduite pour éléments circulaires (par défaut : avance
actuelle)
RB
Plan de retrait (par défaut : retour à la position initiale)
Plan XY : position de retrait dans le sens Z
Plan YZ : position de retrait dans le sens X (cote de diamètre)
Q
Sens d'usinage (par défaut : 0)
0 : de l'intérieur vers l'extérieur
1 : de l'extérieur vers l'intérieur
A
Processus "fraisage" : A=0 (par défaut=0)
NF
Marque de position – Référence à partir de laquelle le cycle lit
les positions de pré-perçage [1..127].
