Cycle de gorges g870 – HEIDENHAIN SW 54843x-03 DIN Programming Manuel d'utilisation
Page 292
![background image](/files/815784/content/doc292.png)
292
Programmation DIN
4.1
7
Cy
cles de t
our
nag
e
a
v
ec suivi du cont
our

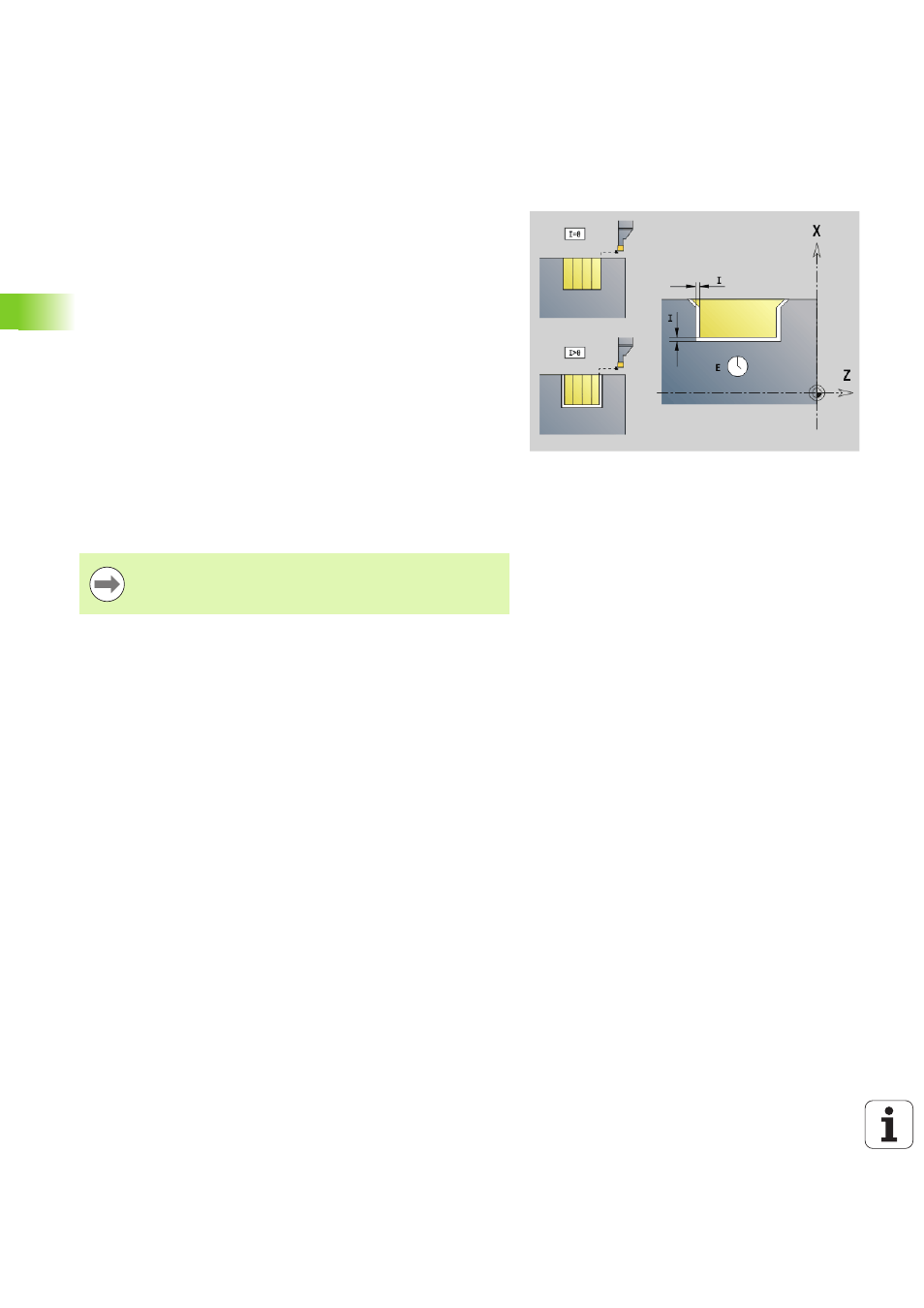

Cycle de gorges G870
La fonction G870 réalise une gorge définie avec G22-Géo. La
Commande numérique se sert de la définition de l'outil pour
reconnaître s'il s'agit d'un usinage intérieur ou extérieur ou bien d'une
gorge radiale ou axiale.
Paramètres
ID
Contour auxiliaire - Numéro d'identification du contour à usiner
NS
Numéro de séquence (référence: G22-Géo)
I
Surépaisseur lors de l'ébauche (par défaut: 0)
I=0: La gorge est réalisée en une seule opération
I\>0: la première opération permet de réaliser l'ébauche et la
deuxième opération réalise la finition.
E
Temporisation (par défaut: Durée d'une rotation de la broche)
avec I=0: à chaque plongée
bei I\>0: uniquement pour la finition
Calcul de la répartition des passes:
Décalage max. = 0,8 * largeur de l'arête de coupe
La Correction du rayon de la dent est appliquée.
Une surépaisseur n'est pas appliquée.
Déroulement du cycle
1
Calcule la répartition des passes.
2
Plonge à partir du point initial pour la première passe.
Gorge radiale: d'abord sens Z, puis X
Gorge axiale: d'abord sens X, puis Z
3
effectue une plongée (tel qu'indiqué sous "I").
4
revient en avance rapide et effectue la passe suivante.
5
avec I=0: temporise pendant "E"
6
répète les étapes 3...4 jusqu'à ce que la gorge soit usinée.
7
si I\>0: réalise la finition du contour
