148 Units smart.Turn
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe

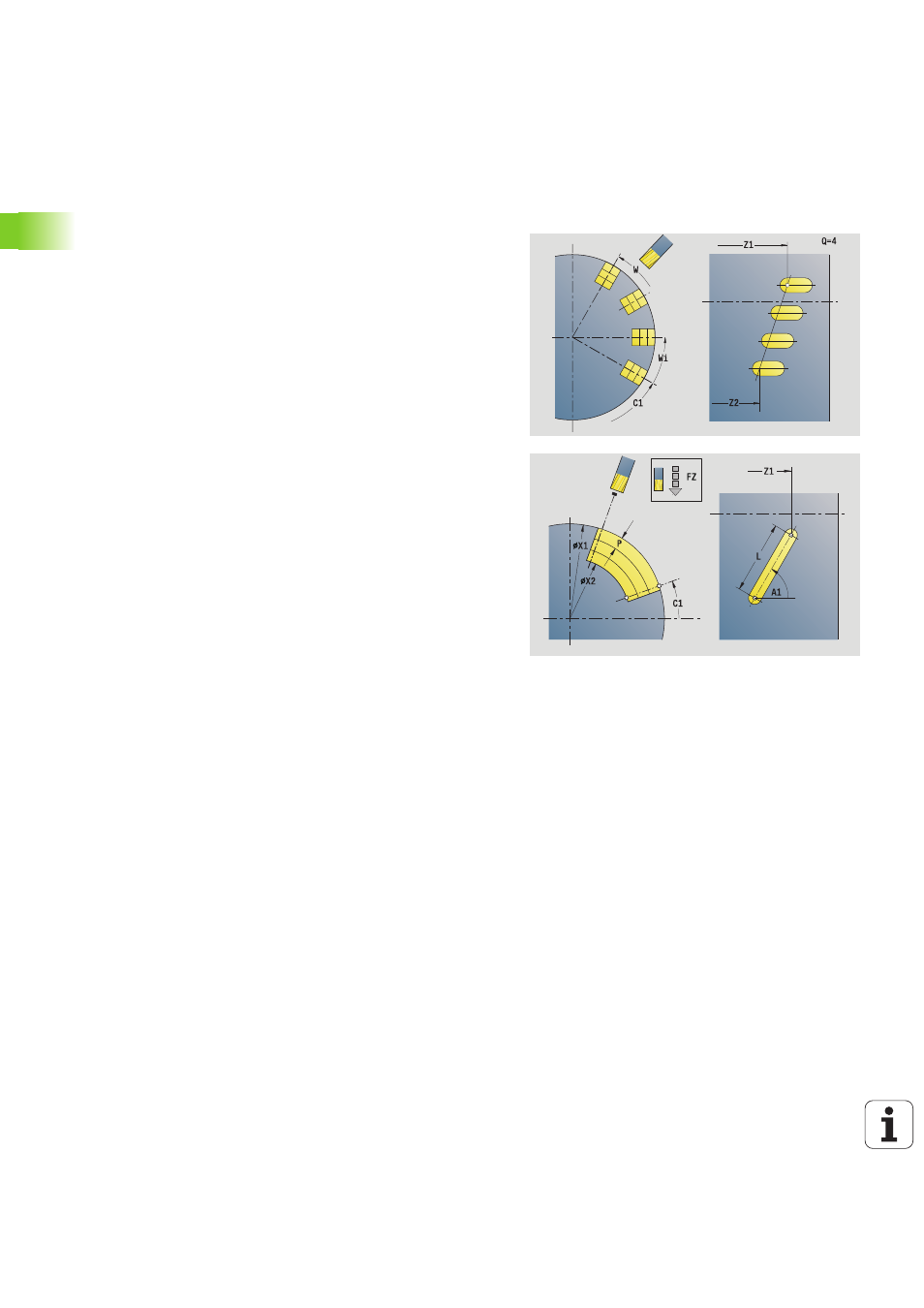

Unit "Motif de rainurage linéaire sur
l'enveloppe"
L'Unit réalise un motif linéaire de rainures qui sont réparties de
manière équidistante sur l'enveloppe. Le point de départ des rainures
correspond aux positions du motif. La longueur et la position des
rainures sont à définir dans l'Unit. La largeur de la rainure est le
diamètre de la fraise.
Nom de l'unit : G792_Lin_Envel_C / cycle : G792 (voir page 353)
Accès à la base de données technologiques :
 Type d'usinage : fraisage
 Paramètres variables : F, S, FZ, P
Formulaire Motif
Q
Nombre de rainures
Z1, C1 Pt départ du motif
Wi Incrément angulaire
W Angle final
Z2 Point final du motif
Formulaire cycle
X1
Bord supérieur de fraisage (cote au diamètre)
X2 Fond du fraisage (cote au diamètre)
L Longueur de la rainure
A1 Angle avec l'axe Z
P Plongée max.
FZ Avance plongée
Autres formulaires : voir page 60
