HEIDENHAIN MANUALplus 620, CNC PILOT 640
323
4.21 Cy
cles de dég
a
g
e
ments

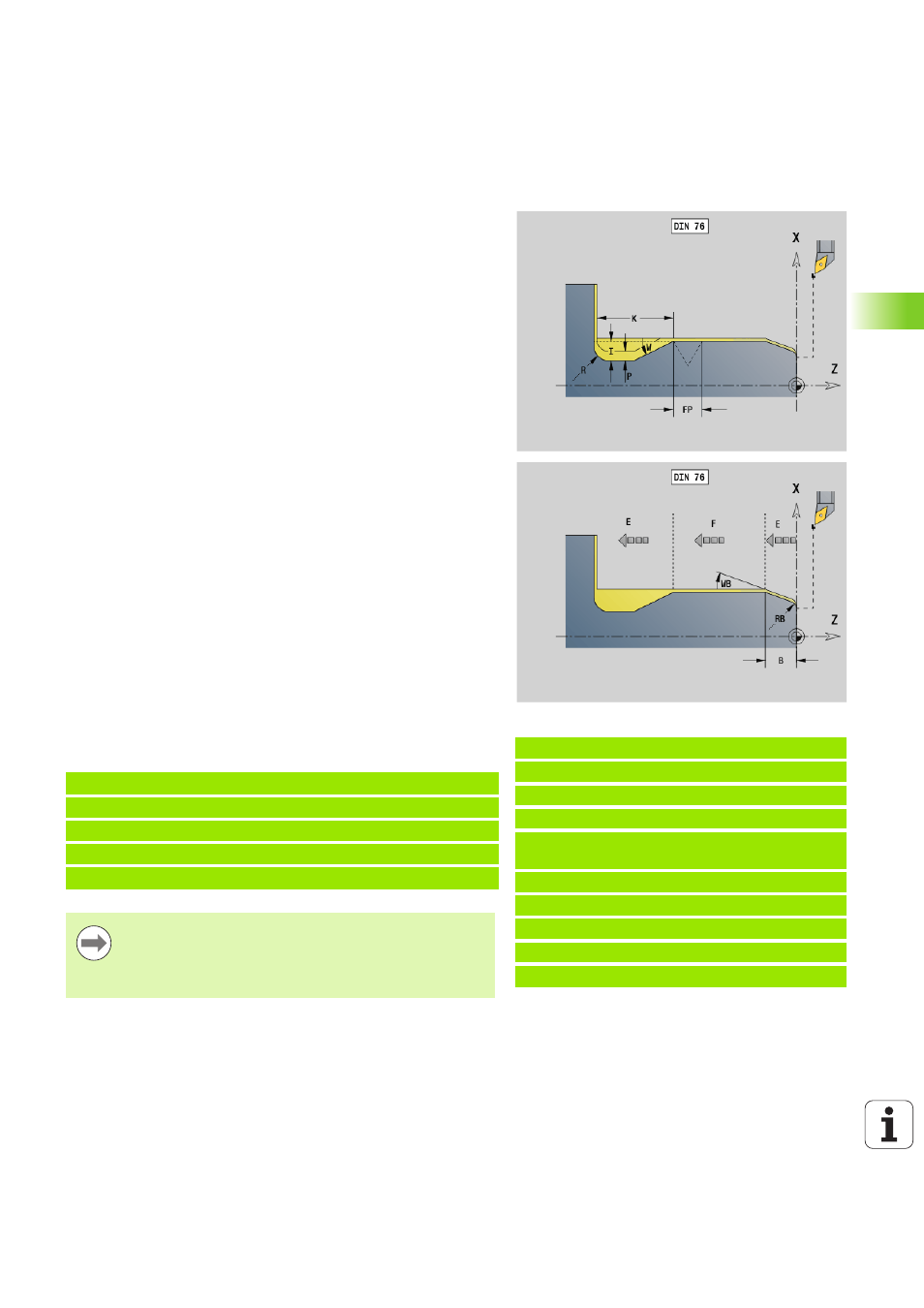

Dégagement DIN 76 avec usinage cylindre G853
Si vous programmez l'un des paramètres Longueur d'attaque ou
Rayon d'attaque
, G853 usine le cylindre "situé avant", le dégagement,
la surface transversale suivante et l'attaque du cylindre.
Les paramètres que vous ne programmez pas sont calculés par la
Commande numérique à partir du tableau standard :
FP à l'aide du diamètre
I, K, W, et R à l'aide de FP (pas du filet)
Séquences suivant l'appel du cycle
Beispiel: G853
%853.nc
[G853]
N1 T2 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G853 FP1.5 I47 K15 W30 R2 P1 B5 RB2
WB30 E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
FIN
Paramètres
FP
Pas du filet
I
Profondeur du dégagement (par défaut: tableau standard)
K
Longueur du dégagement (par défaut : tableau standard)
W
Angle du dégagement (par défaut : tableau standard)
R
Rayon du dégagement (par défaut : tableau standard)
P
Surépaisseur:
P non indiqué: Le dégagement sera usiné en une passe.
P renseigné : répartition des passes d'ébauche et de finition
– P = surépaisseur longitudinale ; la surépaisseur
transversale est toujours égale à 0,1 mm.
B
Longueur d'attaque – aucune donnée : l'attaque du cylindre ne
sera pas usinée
RB
Rayon d'attaque – aucune donnée : le rayon d'attaque ne sera
pas usiné
WB
Angle d'attaque (par défaut: 45 °)
E
Avance réduite pour l'usinage du dégagement (par défaut:
Avance active)
H
Mode de sortie (par défaut: 0):
0: L'outil retourne au point de départ
1: L'outil reste à l'extrémité de la face transversale
N.. G853 FP.. I.. K.. W.. /appel du cycle
N.. G0 X.. Z.. /angle d'attaque du cylindre
N.. G1 Z.. /angle du dégagement
N.. G1 X.. /point final surface radiale
N.. G80 /Fin de la description du contour
Le dégagement n'est exécuté que dans des angles
droits, et ceci parallèlement à l'axe longitudinal.
La correction du rayon de la dent est appliquée.
Les surépaisseurs ne sont pas converties
