252 Programmation DIN
4.1
0
Déplacements linéair
e
s et cir
c
ulair
e
s
4.10 Déplacements linéaires et
circulaires

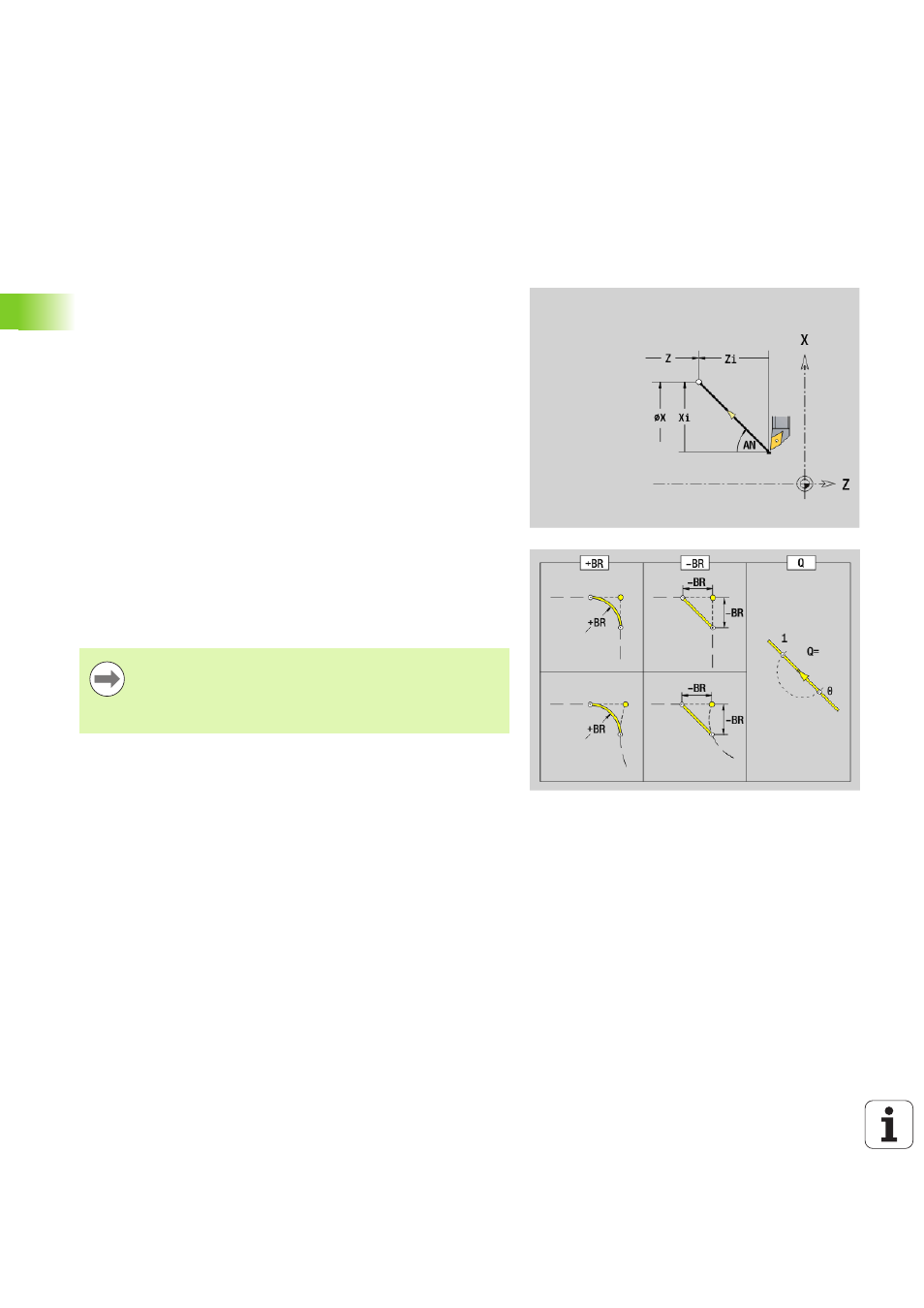

Déplacement linéaire G1
G1 interpolation linéaire en avance travail jusqu'au "point final".
Paramètres
X
Point final (Cote au diamètre)
Z Point final
AN Angle (direction angulaire: voir figure d'aide)
Q Point d'intersection. Point final lorsque la droite coupe un arc de
cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 Aucune donnée : raccordement tangentiel
 BR=0: raccordement non tangentiel
 BR\>0: rayon de l'arrondi
 BR<0: largeur du chanfrein
BE Facteur d'avance spéciale pour chanfrein/arrondi (par défaut: 1)
Avance spéciale = avance active * BE (0 < BE <= 1)
Programmation X, Z : absolu, incrémental, modal ou "?"
Si votre machine est équipée d'autres axes, des
paramètres de programmation supplémentaires
s'affichent, p. ex. le paramètre B pour l'axe B.
