HEIDENHAIN MANUALplus 620, CNC PILOT 640 111
2.6 Units – Pré-perçag
e, ax
e C

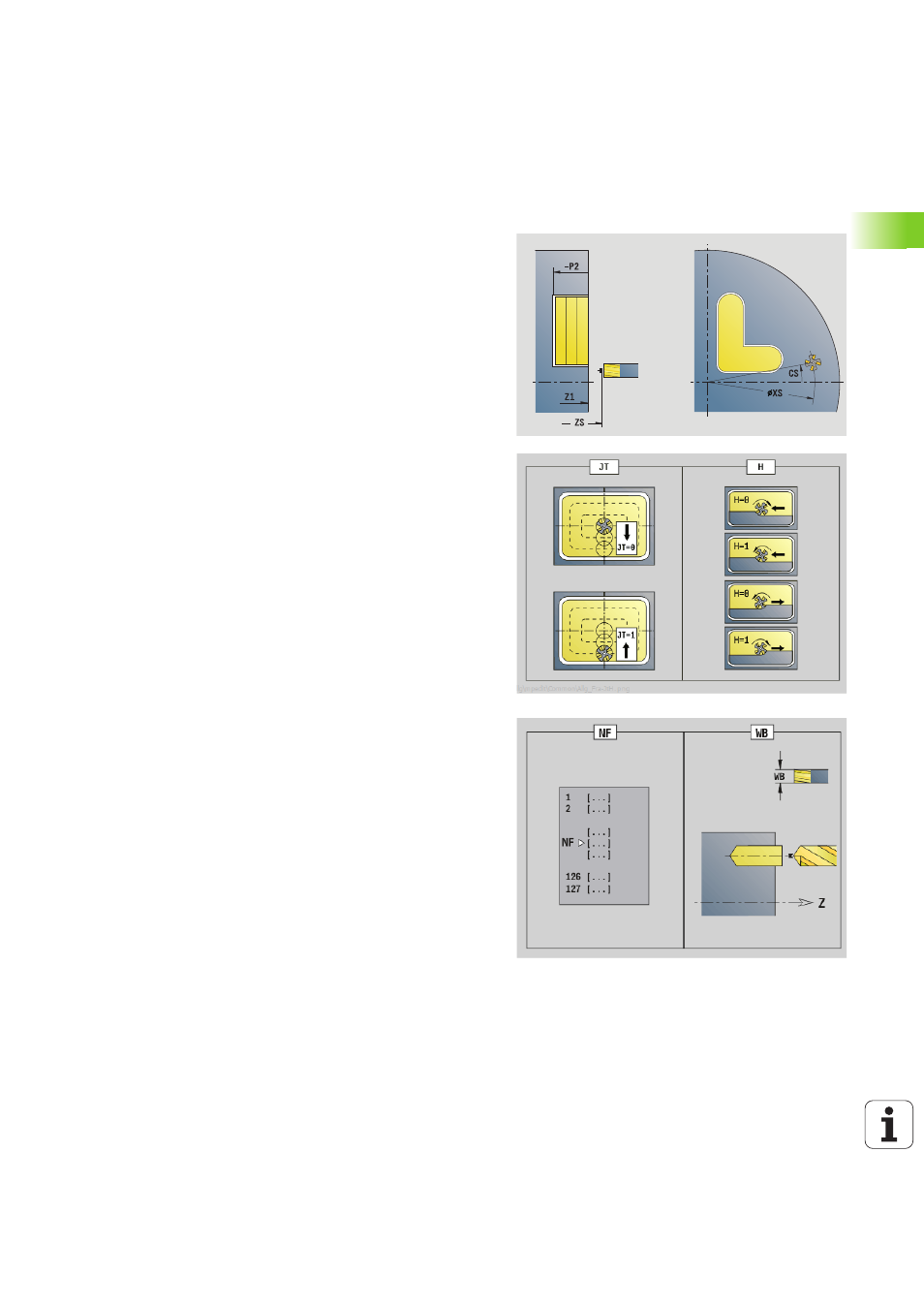

Unit "Pré-perçage Fraisage poche ICP, face
frontale"
L'Unit détermine la position de pré-perçage et réalise le perçage. Le
cycle de fraisage suivant déduit la position de pré-perçage de la
référence mémorisée à NF. Si la poche est constituée de plusieurs
sections, l'unit crée un perçage pour chaque section.
Nom de l'unit : PERC_FRONT_845_C / cycles : G845 A1 (voir page
372), G71 (voir page 328)
Accès à la base de données technologiques :
 Type d'usinage : perçage
 Paramètres variables : F, S
Formulaire Contour
FK
voir page 62
NS Numéro de séquence initial du contour
NE No séqu. finale contour
Z1 Bord supérieur de fraisage
P2 Profondeur contour
Formulaire cycle
JT
Sens de déroulement
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
H Sens d'usinage
 0 : en opposition
 1 : en avalant
I Surépaisseur parallèle au contour
K Surépaisseur, sens de la plongée
U Facteur de recouvrement (par défaut : 0,5)
WB Diamètre de la fraise
NF Marque position
E Temporisation en fin de perçage (par défaut: 0)
D Retrait en
 0: Avance rapide
 1 Avance d'usinage
V Réduction de l'avance
 0: Sans réduction
 1: A la fin du perçage
 2: Au début du perçage
 3: Au début et à la fin du perçage
AB Longueur d'entrée/sortie (Distance pour la réduction de
l'avance)
RB Plan de retrait (par défaut: à la position de départ ou à la
distance de sécurité)
Autres formulaires : voir page 60
