HEIDENHAIN MANUALplus 620, CNC PILOT 640 183
3.3 Units – F
raisag
e
, ax
e Y

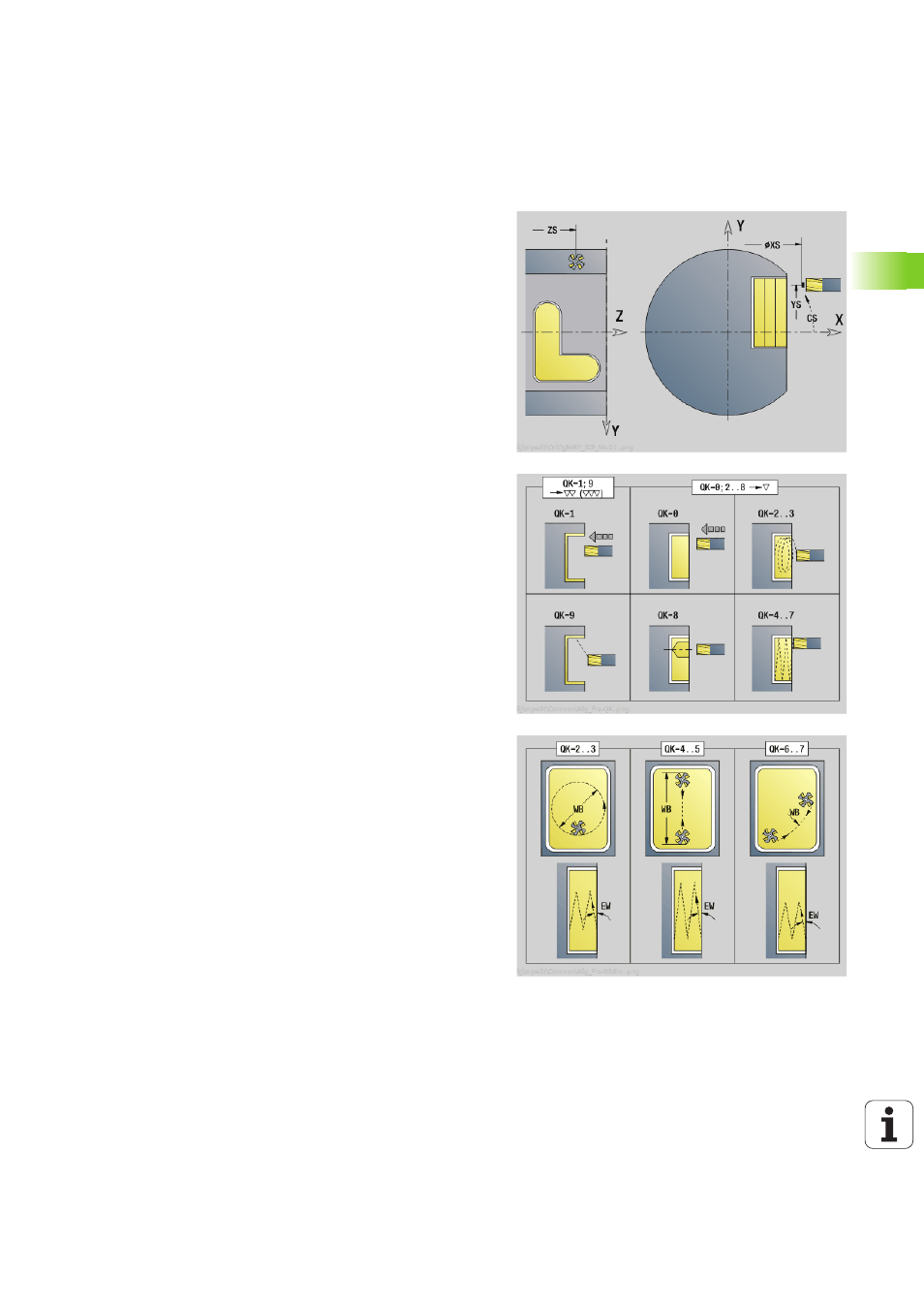

Unit "Fraisage de poche ICP plan YZ"
L'Unit usine la poche définie avec ICP dans le plan YZ. Vous choisissez
dans QK, si une ébauche ou une finition est souhaitée et vous
définissez la stratégie de plongée pour l'ébauche.
Nom de l'unit : G845_Poc_Y_Envel / cycles : G845 (voir page 373),
G846 (voir page 377)
Accès à la base de données technologiques :
 Type d'usinage : fraisage
 Paramètres variables : F, S, FZ, P
Paramètres du formulaire Contour
FK
voir page 62
NS Numéro de séquence initial du contour
NE No séqu. finale contour
X1 Bord supérieur de fraisage (cote au diamètre)
P2 Profondeur contour
NF Marque de position (seulement quand QK=8)
Paramètres du formulaire Cycle
QK
Type d'usinage et stratégie de plongée
 0 : Ebauche
 1 : Finition
 2: Ebauche hélicoïdale manuelle
 3: Ebauche hélicoïdale auto
 4: Ebauche pendulaire linéaire manuelle
 5: Ebauche pendulaire linéaire auto
 6: Ebauche pendulaire circulaire manuelle
 7: Ebauche pendulaire circulaire auto
 8: Ebauche, plongée à la position de pré-perçage
 9: Finition, arc d'approche 3D
JT Sens déroulement:
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
H Sens d'usinage
 0 : en opposition
 1 : en avalant
P Plongée max.
I Surépaisseur, sens de la plongée
K Surépaisseur parallèle au contour
FZ Avance plongée
E Avance réduite
R Rayon d'approche
WB Long. plongée
EW Angle de plongée
U Facteur de recouvrement (par défaut : 0,5)
RB Plan de retrait (cote de diamètre)
Autres formulaires : voir page 60
