302
Programmation DIN
4.1
8
Définitions de cont
our
dans la section Usinag
e

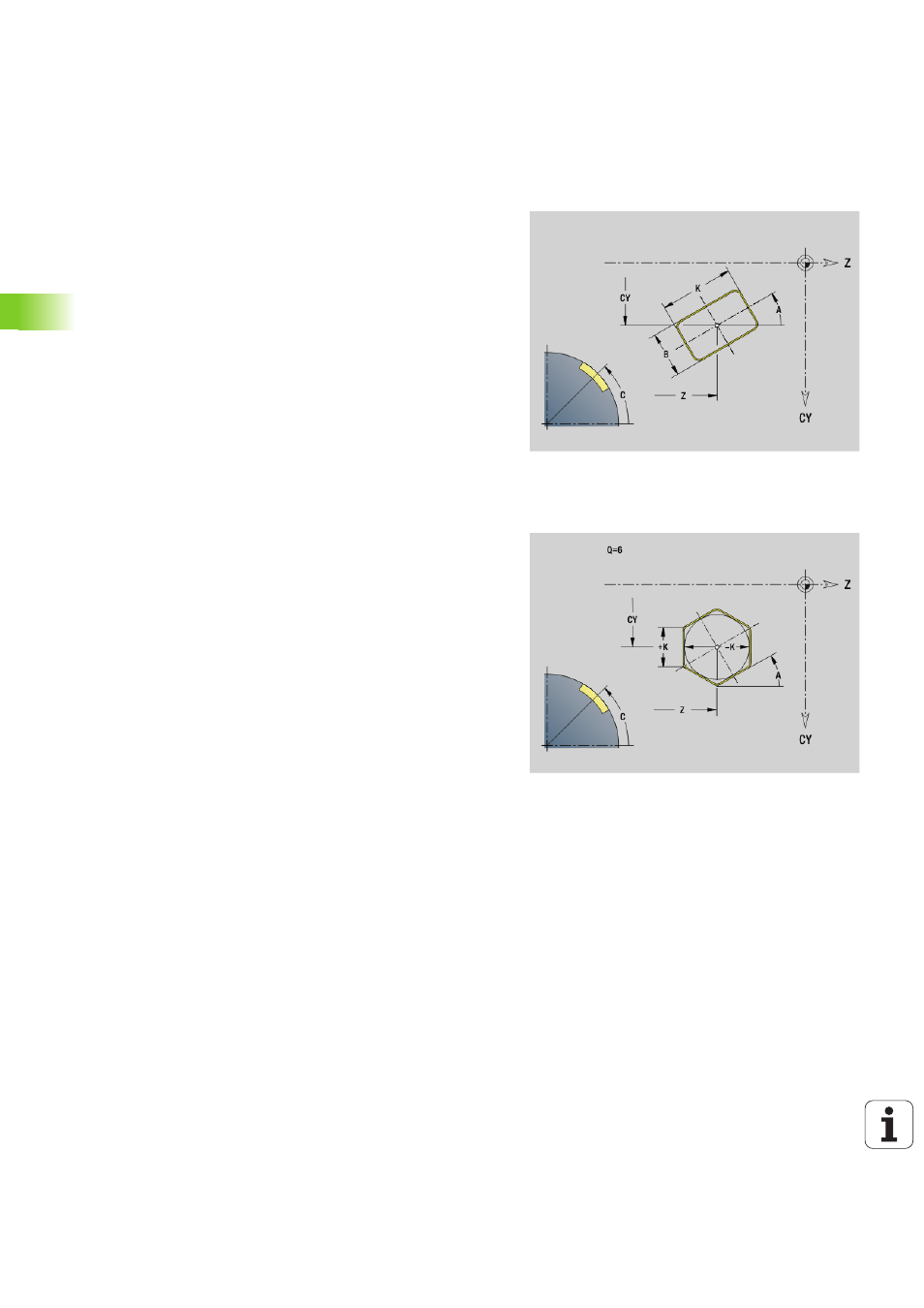

Rectangle sur l'enveloppe G315
G315 définit un rectangle sur un contour de l'enveloppe Vous
programmez la figure en la combinant avec G840, G845 ou G846.
Polygone sur la surface de l'enveloppe G317
La fonction G317 définit un polygone sur le contour de l'enveloppe.
Vous programmez la figure en la combinant avec G840, G845 ou
G846.
Paramètres
Z
Centre
CY
Centre en "cote linéaire" ; référence : développé avec "diamètre
de référence"
C
Centre (angle)
A
Angle avec l'axe Z (par défaut: 0°)
K
Longueur
B
Largeur
R
Chanfrein/arrondi (par défaut: 0°)
R\>0: rayon de l'arrondi
R<0: largeur du chanfrein
P
Profondeur de la poche
Paramètres
Z
Centre
CY
Centre en "cote linéaire" ; référence : développé avec "diamètre
de référence"
C
Centre (angle)
Q
Nombre d'arêtes (Q \> 2)
A
Angle avec l'axe Z (par défaut: 0°)
K
Longueur d'arête
K\>0: Longueur d'arête
K<0: Diamètre du cercle intérieur
R
Chanfrein/arrondi (par défaut: 0°)
R\>0: rayon de l'arrondi
R<0: largeur du chanfrein
P
Profondeur de la poche
