84
Units smart.Turn
2.5 Units – P
e
rçag
e, ax
e C
2.5
Units – Perçage, axe C

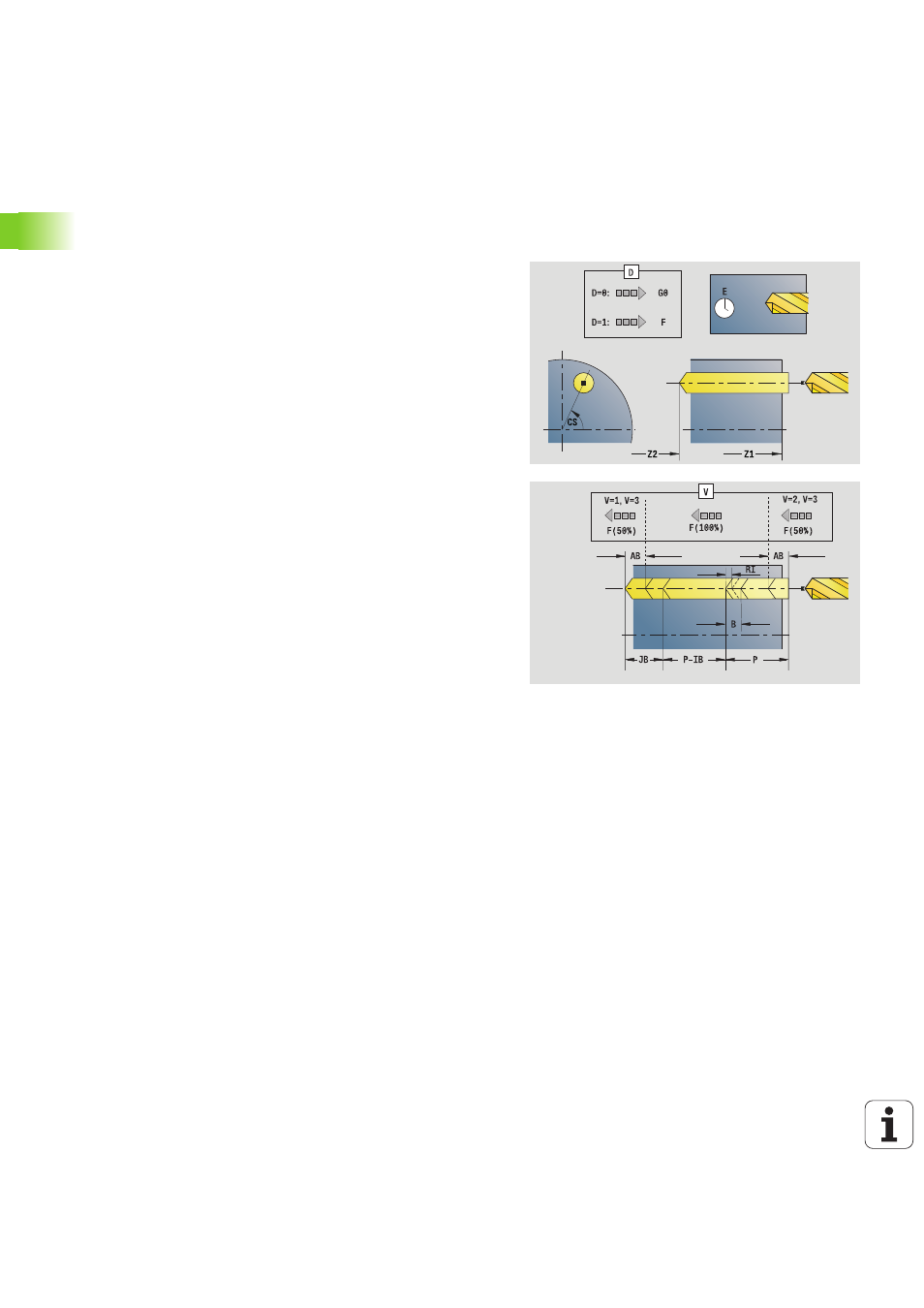

Unit "Perçage unique Face frontale"
L'Unit réalise un perçage sur la face frontale.
Nom de l'unit : G74_Perç_Front_C / cycle : G74 (voir page 334)
Accès à la base de données technologiques :
Type d'usinage : perçage
Paramètres variables: F, S
Formulaire cycle
Z1
Point de départ du perçage
Z2
Point final du perçage
CS
Angle de broche
E
Temporisation en fin de perçage (par défaut: 0)
D
Retrait en
0: Avance rapide
1 Avance d'usinage
V
Réduction de l'avance
0: Sans réduction
1: A la fin du perçage
2: Au début du perçage
3: Au début et à la fin du perçage
AB
Longueur d'entrée/sortie - Distance pour la réduction de
l'avance
P
Profondeur de perçage
IB
Réduction de profondeur de passe : valeur de réduction de
la passe après chaque passe
JB
Profondeur minimale de perçage : si vous avez introduit
une valeur de réduction, la profondeur de perçage ne sera
réduite que jusqu'à la valeur introduite dans JB.
B
Distance de retrait : valeur correspondant à la distance
parcourue par l'outil après avoir atteint chaque profondeur
de perçage
RI
Distance de sécurité intérieure. Distance d'approche à
l'intérieur du trou.(par défaut: distance de sécurité SCK)
