522 Programmation DIN pour l' axe Y
6
.3 Cont
ours da
ns
le plan YZ

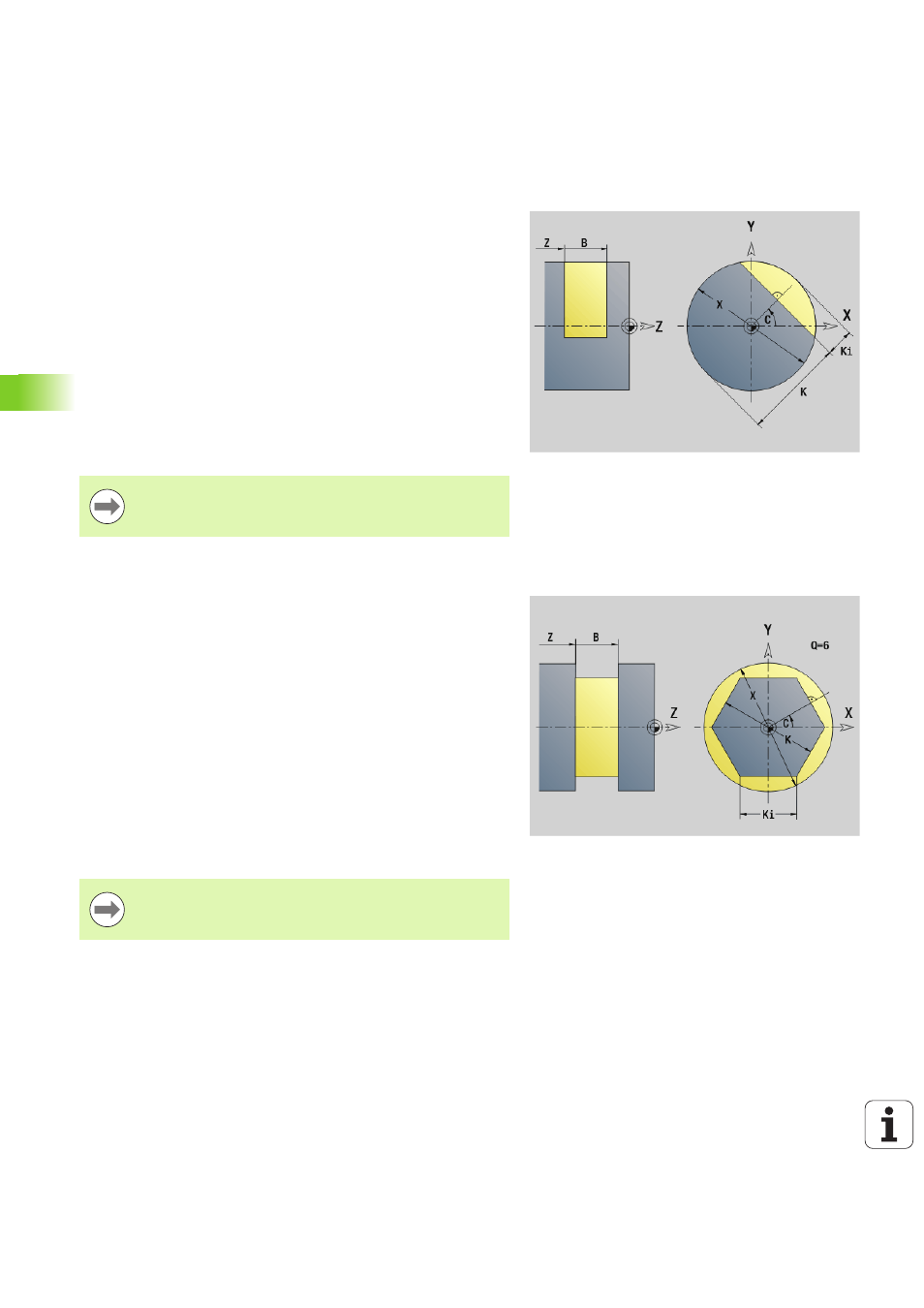

Surface unique plan YZ G386 Géo
G386 définit une surface dans le plan YZ.
Multi-pans plan YZ G487-Géo
G487 définit des Multi-pans dans le plan YZ.
Paramètres
Z
Arête de référence
K Ep. résiduelle
Ki Profondeur
B Largeur (référence: Arête de référence Z)
 B<0: surface dans le sens Z négatif
 B\>0: surface dans le sens Z positif
X Diamètre de référence
 aucune donnée : "X" issu de l'identifiant de section
 "X" remplace "X" issu de l'indentifiant de section
C Position angulaire de la broche pour méplat (par défaut: "C" issu
de l'identifiant de section)
Le diamètre de référence X délimite la surface à usiner.
Paramètres
Z
Arête de référence
K Cote sur plat (diamètre du cercle inscrit)
Ki Longueur d'arête
B Largeur (référence: Arête de référence Z)
 B<0: surface dans le sens Z négatif
 B\>0: surface dans le sens Z positif
X Diamètre de référence
 aucune donnée : "X" issu de l'identifiant de section
 "X" remplace "X" issu de l'identifiant de section
C Position angulaire de la broche pour méplat (par défaut: "C" issu
de l'identifiant de section)
Q Nombre de surfaces (Q \>= 2)
Le diamètre de référence X délimite la surface à usiner.
