HEIDENHAIN MANUALplus 620, CNC PILOT 640
127
2.8 Units – Filetag
e

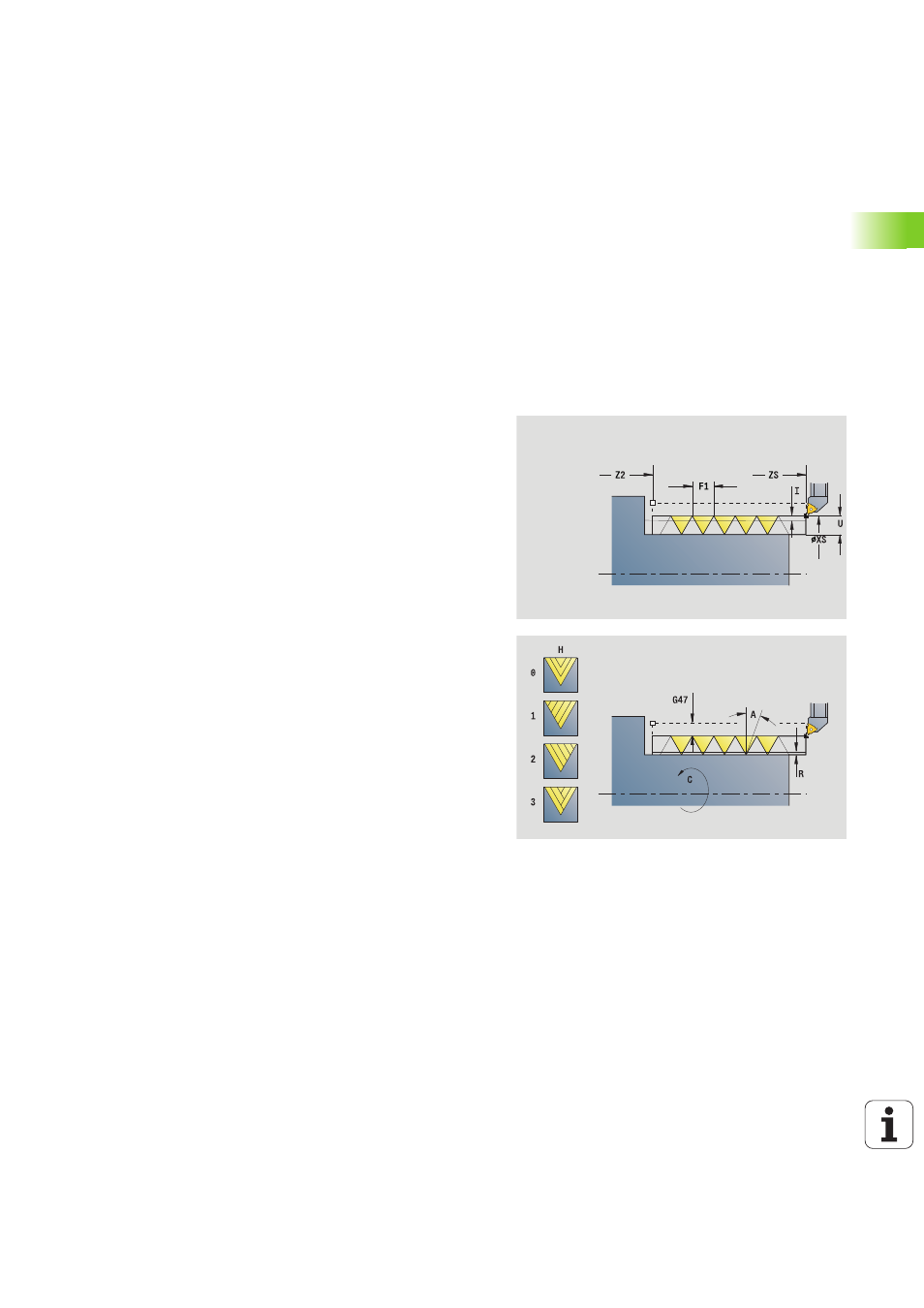

Unit "Filetage direct"
L'Unit crée un filetage intérieur ou extérieur dans le sens longitudinal.
Nom de l'unit : G32_ENVEL / cycle : G32 (voir page 310)
6: passe constante avec répartition des passes restantes (4290)
La commande utilise la même profondeur de coupe pour chaque
passe. La profondeur de passe correspond alors à la passe
maximale I. Dans le cas où le multiple de la profondeur de
passe ne correspond pas à la profondeur du filet, la
commande utilise la profondeur de coupe résiduelle restante
pour la première passe. Avec la répartition des passes
restantes, la commande partage la dernière profondeur de
coupe en quatre passes : la première passe correspond à la
moitié de la profondeur de coupe calculée, la deuxième au
quart, la troisième à un quart et la quatrième à un huitième.
Accès à la base de données technologiques :
Type d'usinage : filetage
Paramètres variables : F, S
Formulaire Filetage
O
Lieu du filetage
0: Filetage intérieur (Passe en +X)
1: Filetage extérieur (Passe en –X)
APP
Approche voir page 65
XS
Diamètre initial
ZS
Position initiale Z
Z2
Point final du filet
F1
Pas du filet
U
Profondeur du filet (automatique pour filet ISO métrique)
I
Plongée maximale (Cote au rayon)
IC
Nombre de coupes (seulement si I n'est pas programmé et
si la passe est V=0 ou V=1)
KE
Position de sortie
0: A la fin de la passe de filetage
1: Au début de la passe de filetage
K
Longueur en sortie
