74
Units smart.Turn
2.3 Units – Gor
g
es

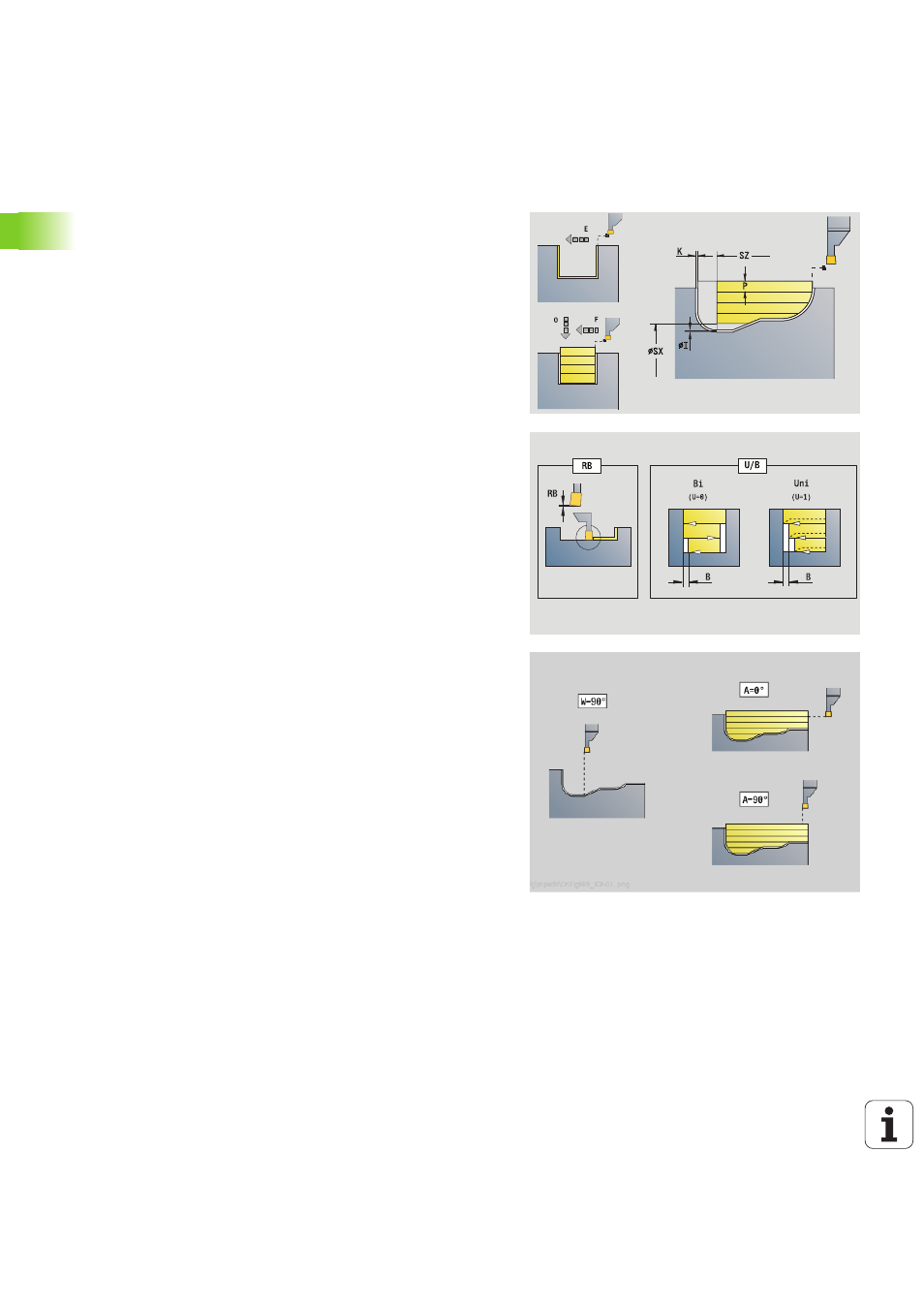

Unit "Gorge ICP"
L'Unit usine le contour axial/radial qui a été décrit dans l'éditeur ICP de
"NS à NE". L'usinage est exécuté en alternant les plongées et les
mouvements d'ébauche.
L'Unit usine le contour axial/radial défini dans la section PIECE FINIE
de "NS à NE". Si un contour auxiliaire est indiqué dans FK, celui-ci sera
utilisé.
Nom de l'unit : G869_ICP / cycle : G869 (voir page 288)
La Commande numérique se base sur la définition de l'outil pour
reconnaître s'il s'agit d'une gorge radiale ou axiale.
Accès à la base de données technologiques :
Type d'usinage : tournage de gorge
Paramètres variables : F, S, O, P
Formulaire Contour
X1, Z1
Point de départ Pièce brute : exploité uniquement si
aucune pièce brute n'est définie.
RI, RK
Surépaisseur de la pièce brute dans le sens X et Z
SX, SZ
Limitation de coupe (SX: cote au diamètre) – (par défaut:
Pas de limitation de coupe)
Autres paramètres du formulaire Contour : voir page 62
Formulaire cycle
P
Plongée max. lors de l'ébauche
I, K
Surépaisseur dans le sens X, Z (I: cote de diamètre)
RB
Correction en profondeur pour la finition
B
largeur de décalage
U
Sens d'usinage
0 (Bi): Bidirectionnel (dans les deux sens)
1 (Uni): Unidirectionnel (dans le sens du contour)
Q
Exécution (Ebauche/finition)
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement
A
Angle d'approche (par défaut: Inverse au sens de la
plongée)
W
Angle de sortie (par défaut: Inverse au sens de plongée)
O
Avance de plongée (par défaut : avance active)
E
Avance de finition (par défaut: Avance active)
H
Mode de dégagement en fin de cycle
0: L'outil retourne au point de départ
Gorge axiale : sens Z, puis X
Gorge radiale : sens X, puis Z
1: positionne l'outil devant le contour fini
2: Relève l'outil à la distance de sécurité et arrête
Autres formulaires : voir page 60
