Filet ISO métrique G38

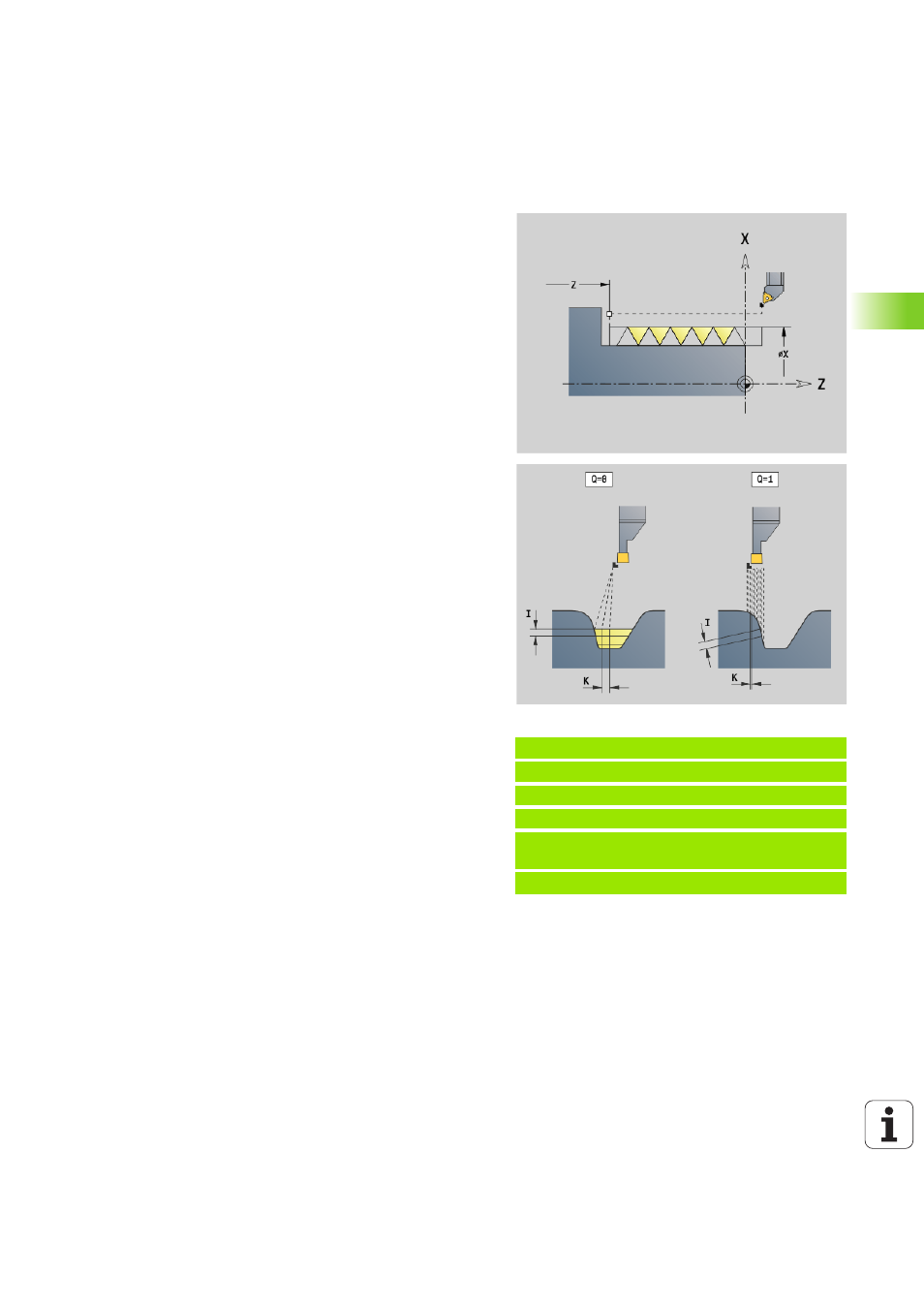

Le cycle G38 réalise un filet cylindrique dont la forme ne correspond
pas à la forme de l'outil. Pour l'usinage, utilisez un outil pour gorges ou
un galet de tournage.
Le contour du pas du filet doit être défini comme contour auxiliaire. La
position du contour auxiliaire doit correspondre à la position de départ
des passes de filetage. Dans le cycle, vous pouvez sélectionner tout
le contour auxiliaire ou seulement certaines zones.
Beispiel: G38
%352.nc
G38
N1 T5 G97 S1500 M3
N2 G0 X43 Z4
N3 G38 ID"123" NS3 NE5 X40 Z-30 F1.5 I0.8
K0.5 J3 C0
FIN
Paramètres
ID
Nom du contour auxiliaire
NS
Première séquence du contour à usiner
NE
Séquence finale du contour à usiner
Q
Profondeur du filet
0: ébauche : le contour est évidé ligne par ligne avec les
passes maximales I et K. La surépaisseur (G58 ou G57) est
prise en compte.
1: finition : le pas du filet est réalisé en plusieurs passes, le
long du contour. Avec I et K, vous définissez les écarts entre
les différentes passes de filetage sur le contour.
X
Point final du filet X
Z
Point final du filet Z
F
Pas du filet
I
Plongée max.
Si Q=0: profondeur de passe
Si Q=1: distance entre les passes de finition comme
longueur d'arc.
K
Plongée max.
Si Q=0: largeur de décalage
Si Q=1: distance entre les passes de finition sur une droite.
J
Longueur en sortie
C
Angle départ
O
Type de passe
0: Avance rapide
1 Avance d'usinage
