Page 38
38
Programmation CN
1
.2 L'édit
eur smar
t.T
u
rn
1.2
L'éditeur smart.Turn
Structure des menus
Modes d'édition disponibles dans l'éditeur smart.Turn :
Programmation UNIT (standard)
Mode DIN/ISO (DIN PLUS et DIN 66025)

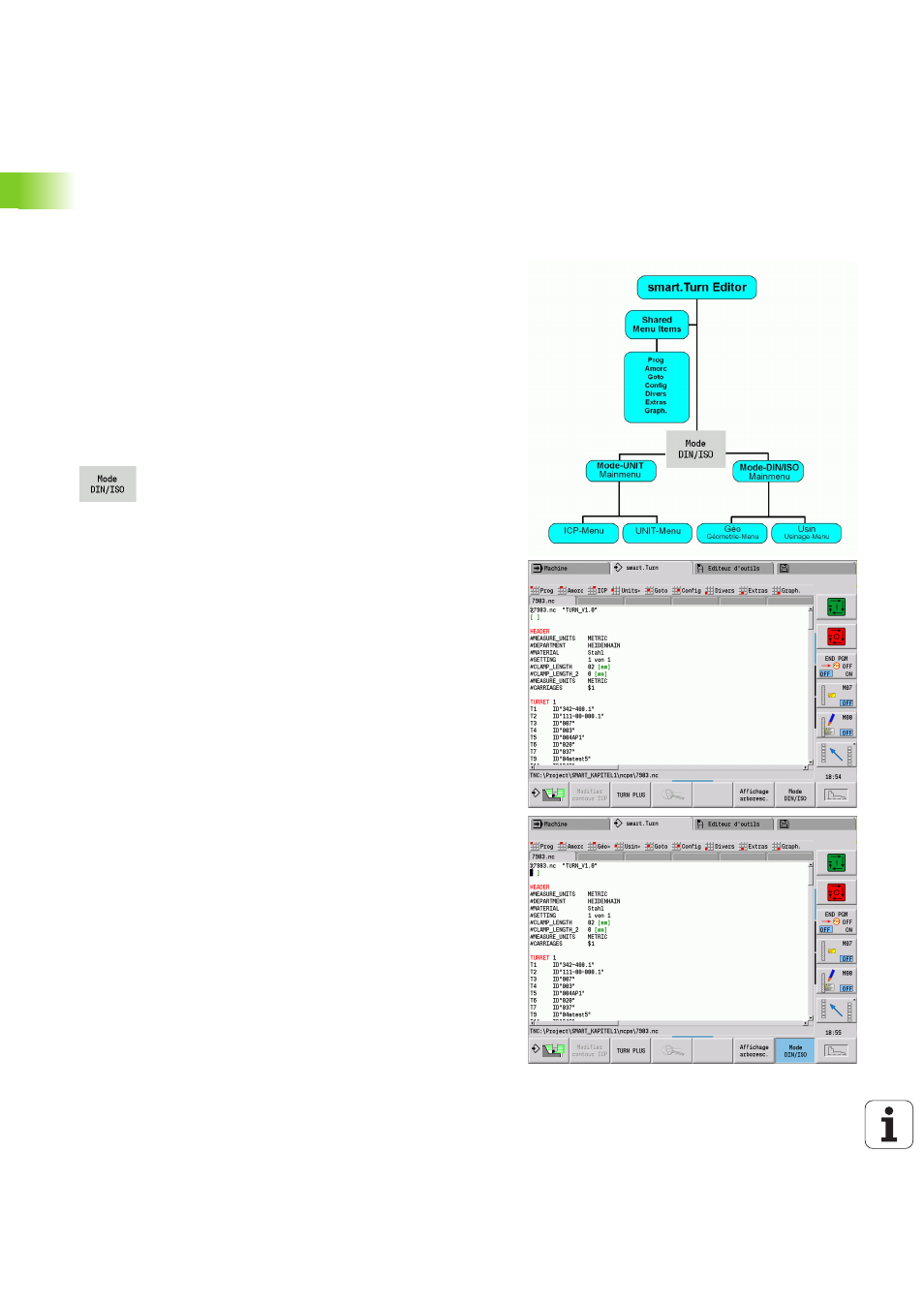

Le schéma ci-contre représente la structure des menus dans l'éditeur
smart.Turn. De nombreux éléments de menus sont utilisés dans les
deux modes. Les menus se distinguent au niveau de la
programmation de la géométrie et de la programmation de l'usinage.
Ainsi, en mode DIN/ISO, les éléments de menu "Géo(métrie)" et
"Usi(nage)" s'affichent à la place des éléments de menus "ICP" et
"Units" (cf. images). On commute dans le mode Editeur avec une
softkey.
Bascule entre le mode Unit et le mode DIN/ISO
Dans certains cas, vous pouvez passer en mode Editeur de de texte
pour éditer des caractères sans contrôle de syntaxe. Le réglage a lieu
dans le menu "Configuration / Mode de programmation".
Voir la description des fonctions dans les chapitres suivants:
Eléments de menus communs : voir "Structure des menus" à la
page 38.
Fonctions ICP: Chapitre 5 dans manuel d'utilisation
Units pour les opérations de tournage et d'usinage avec l'axe C : voir
"Units smart.Turn" à la page 59.
Units pour l'usinage avec l'axe Y: voir "Units Smart.Turn pour l' axe
Y" à la page 167.
Fonctions G pour les opérations de tournage et d'usinage avec l'axe
C (géométrie et usinage) : voir "Programmation DIN" à la page 189.
Fonctions G pour les opérations de tournage et d'usinage avec l'axe
Y (géométrie et usinage) : voir "Programmation DIN pour l' axe Y" à
la page 503.
