HEIDENHAIN MANUALplus 620, CNC PILOT 640
71
2.2 Units – Ebauc
he
Unit "Ebauche longitudinale, programmation
directe du contour"

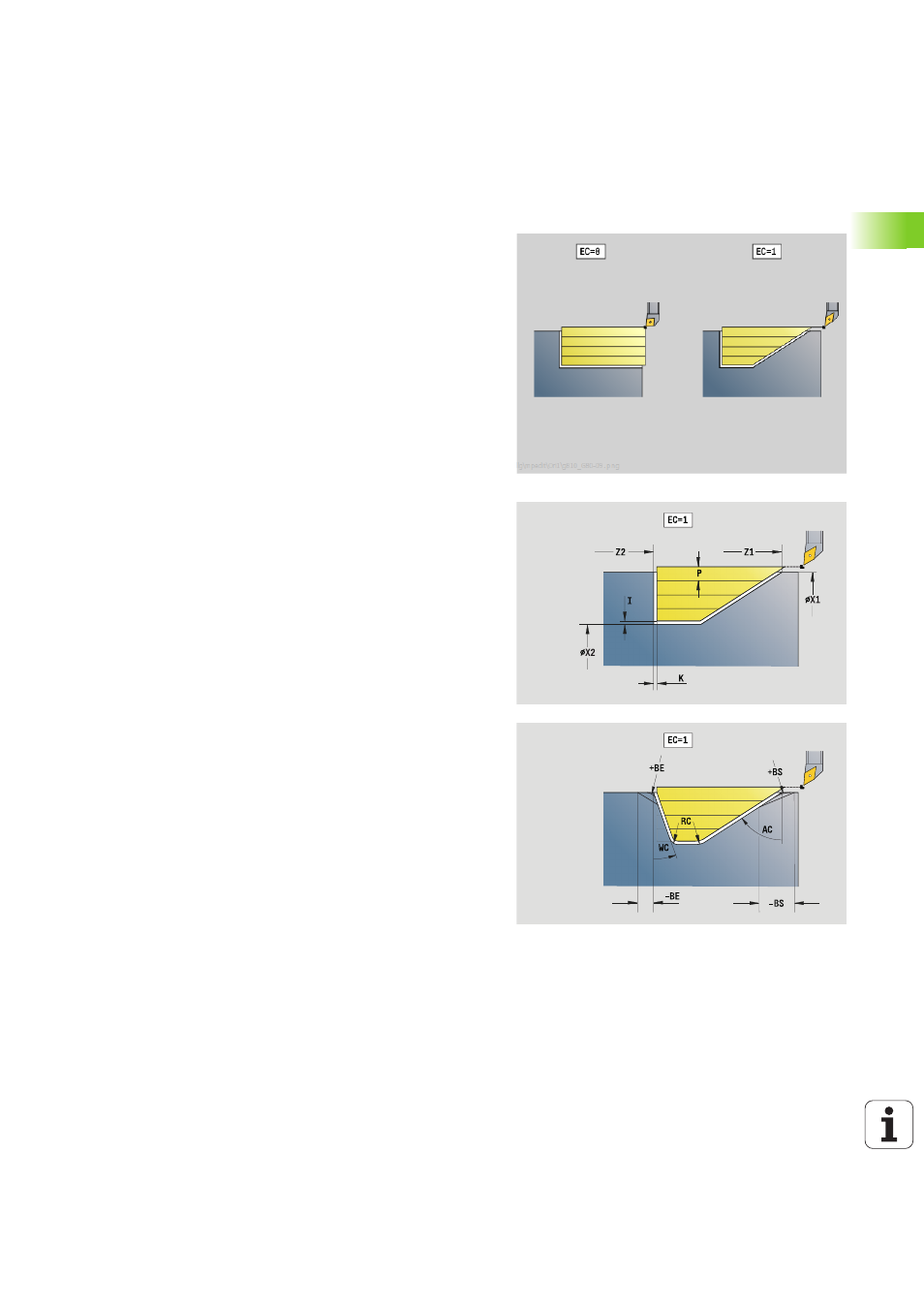

L'Unit usine le contour défini avec les paramètres. Dans EC, vous
définissez s'il s'agit d'un contour "normal" ou d'un contour en plongée.
Nom de l'unit : G810_G80 / cycle : G810 (voir page 274)
Accès à la base de données technologiques :
Type d'usinage : ébauche
Paramètres variables : F, S, E, P
Formulaire Contour
EC
Type de contour
0: Contour normal
1: Contour en plongée
X1, Z1
Premier point du contour
X2, Z2
Point final du contour
RC
Arrondi: Rayon dans les angles
AC
Angle initial : angle du premier élément de contour
(plage : 0° < 90°)
WC
Angle final : angle du dernier élément de contour
(plage : 0° < 90°)
BS
–Chanfrein/+arrondi au début:
BS\>0: rayon de l'arrondi
BS<0: longueur de la section du chanfrein
BE
–chanfrein/+arrondi à la fin
BE\>0: rayon de l'arrondi
BE<0: longueur de la section du chanfrein
BP
Durée de pause : durée de l'interruption du mouvement
d'avance pour briser le copeau
BF
Durée d'avance : intervalle de temps jusqu'à l'exécution de
la pause suivante. L'interruption du mouvement d'avance
permet de briser le copeau.
Formulaire cycle
P
Plongée max.
I, K
Surépaisseur dans le sens X, Z (I: cote de diamètre)
E
Comportement de plongée
E\>0: avance de plongée pour l'usinage des éléments de
contour descendants. Les éléments de contour
plongeants sont usinés
Aucune indication : l'avance de plongée est réduite – au
maximum de 50% – lors de l'usinage d'éléments de
contour descendants. Les éléments de contour
plongeants sont usinés
H
Lissage du contour
0 : après chaque passe le long du contour (dans la limite
de la passe)
1 : après la dernière passe (contour entier) ; dégager
l'outil à 45°
2 : pas de lissage du contour ; dégager l'outil à 45°
Autres formulaires : voir page 60
