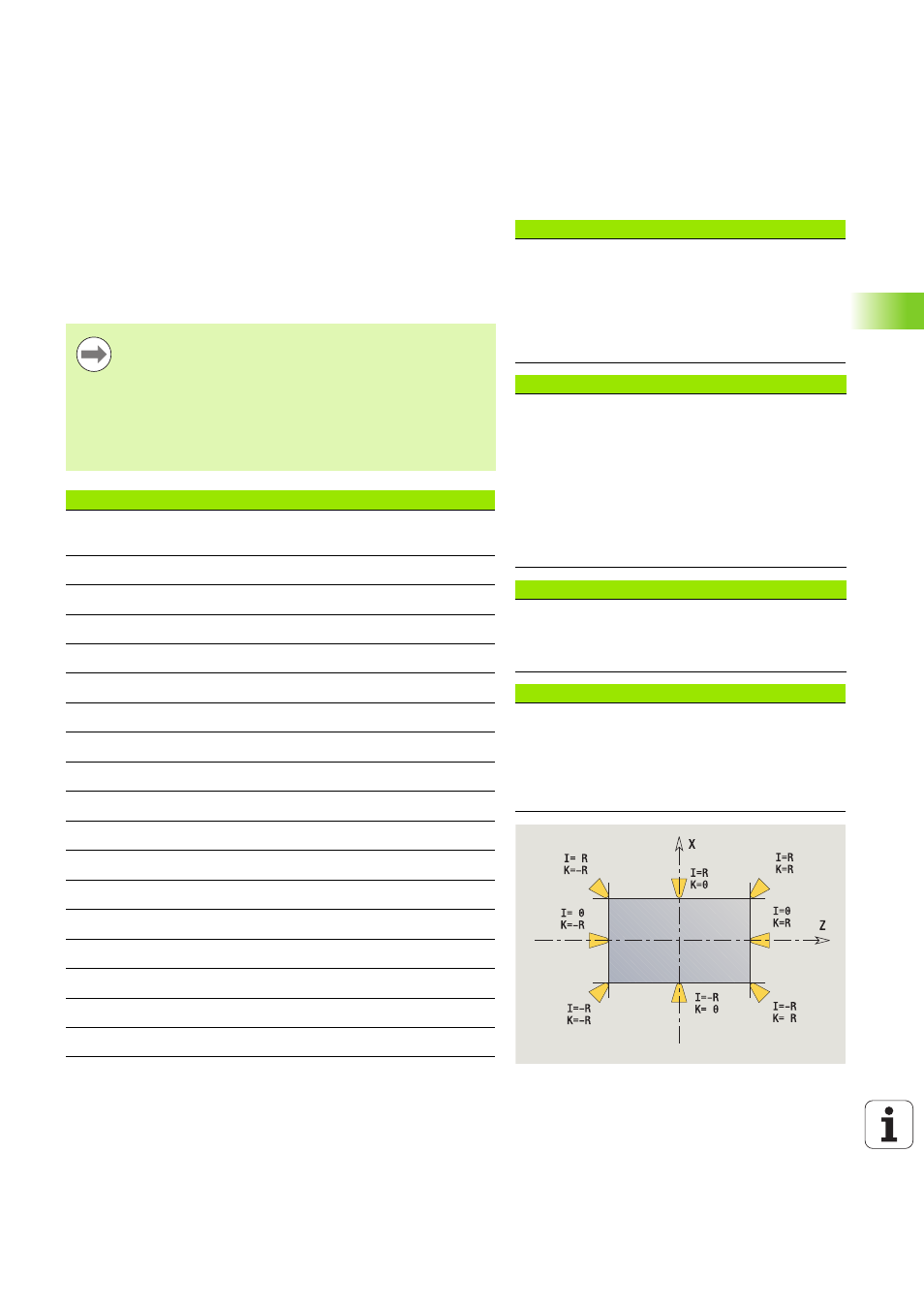

Lire les données d'outils, 31 pr ogr ammation de v a ri ables – HEIDENHAIN SW 54843x-03 DIN Programming Manuel d'utilisation
Page 413
HEIDENHAIN MANUALplus 620, CNC PILOT 640
413
4.31 Pr
ogr
ammation de v
a
ri
ables
Lire les données d'outils
Utiliser la syntaxe suivante, pour lire les données d'outil. Vous avez
ainsi accès aux outils qui sont actuellement présents dans la liste de
la tourelle.
Si une chaîne de rechange est définie, programmez le "premier outil"
de la chaîne. La Commande numérique détermine les données de
"l'outil actif".
Accès aux données d'outils de la tourelle
Syntaxe:
#wn(select)
n = numéro d'emplacement dans la
tourelle
n = 0 pour l'outil courant
select = identifiant de l'information à
lire
Sens principal de l'usinage
#wn(HR)
Sens principaux de l'usinage:
0: Indéfini
1: +Z
2: +X
3: –Z
4: –X
5: +/–Z
6: +/–X
Exécution
#wn(AS)
Exécutions
1: à droite
2: à gauche
Position d'outil
#wn(WL)
Position d'outil (référence: Sens
d'usinage de l'outil):
0 : sur le contour
1: A droite du contour
– 1: A gauche du contour
Vous pouvez également interroger des informations
d'outils directement avec le numéro d'identification. Cela
peut par exemple s'avérer nécessaire si aucun
emplacement de tourelle n'a été affecté. Programmez une
virgule et le numéro d'identification de l'outil après le code
souhaité, p.ex. #l1 = #w1(Z, "001").
Si vous avez uniquement besoin de l'outil actuel, il suffit
de programmer #w0(select).
Identifiants des informations d'outils
#wn(ID)
N° d'identification de l'outil (affecter dans variable de
texte (#xn)
#wn(PT)
Key P de l'outil *10 (p. ex. 12.3 devient 123)
#wn(WT)
Type d'outil à 3 chiffres
#wn(WTV)
1ère position du type d'outil
#wn(WTH) 2ème position du type d'outil
#wn(WTL)
3ème position du type d'outil
#wn(NL)
Longueur utile (outils de tournage intérieur et perçage)
#wn(HR)
Sens d'usinage principal (voir tableau de droite)
#wn(NR)
Sens d'usinage secondaire pour outils de tournage
#wn(AS)
Version (voir à droite)
#wn(ZZ)
Nombre de dents (outils de fraisage)
#wn(RS)
Rayon de plaquette
#wn(ZD)
Diamètre de l'embout
#wn(DF)
Diamètre de la fraise
#wn(SD)
Diamètre du cône
#wn(SB)
Largeur du tranchant
#wn(SL)
Longueur de la dent
#wn(AL)
Longueur d'amorce
