144 Units smart.Turn
2.9 Units – F
raisag
e
f
a
ce fr
ontale

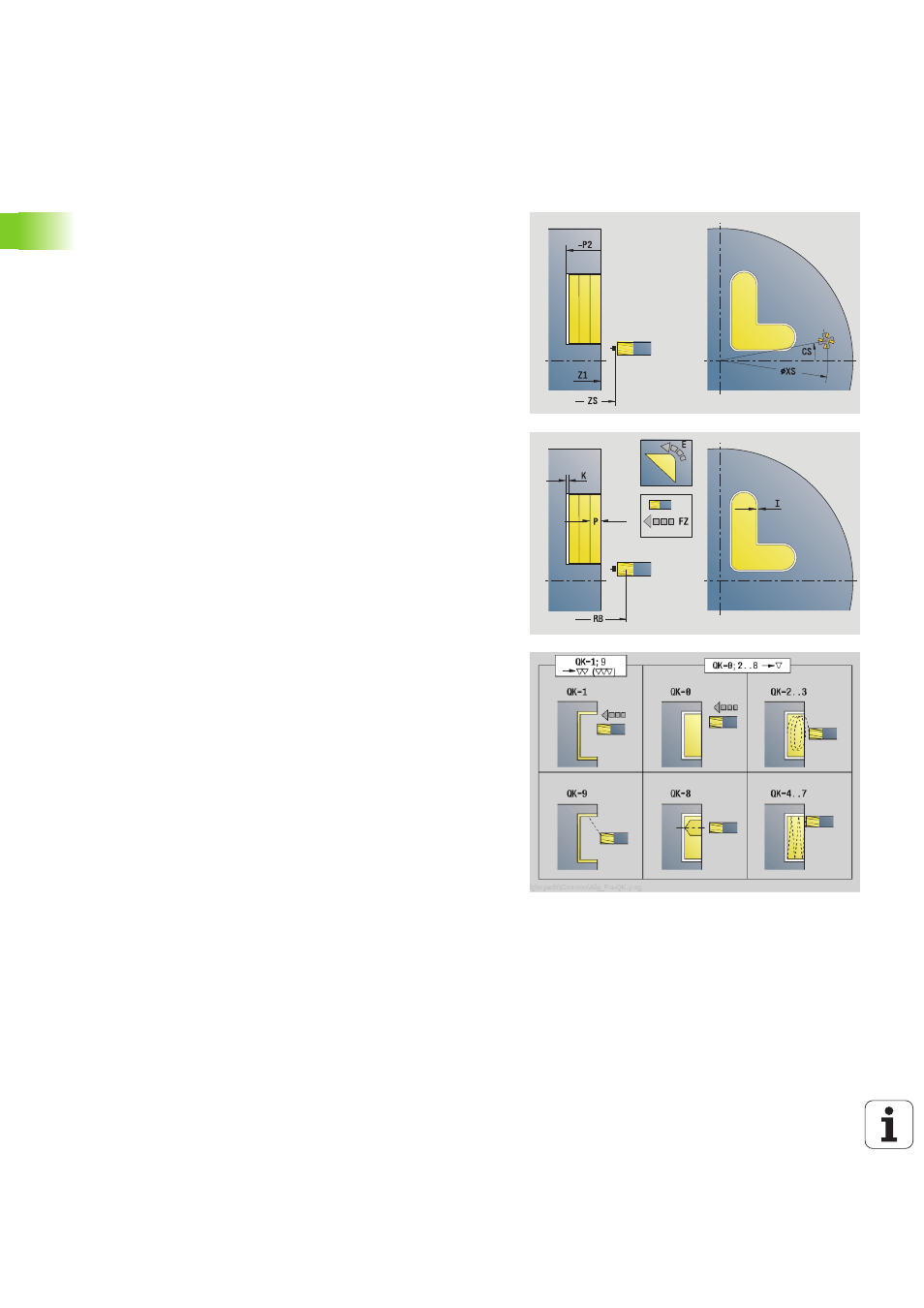

Unit "Fraisage de poche ICP Face frontale"
L'Unit usine la poche définie avec Q. Choisissez le type d'usinage
(ébauche/finition) et la stratégie de plongée au paramètre QK.
Nom de l'unit : G845_Poch_C_Front / cycles : G845 (voir page 373),
G846 (voir page 377)
Accès à la base de données technologiques :
 Type d'usinage : fraisage
 Paramètres variables : F, S, FZ, P
Formulaire Contour
FK
voir page 62
NS Numéro de séquence initial du contour
NE N° séqu. finale contour
Z1 Bord supérieur de fraisage
P2 Profondeur contour
NF Marque de position (seulement quand QK=8)
Formulaire cycle
QK
Type d'usinage et stratégie de plongée
 0 : Ebauche
 1 : Finition
 2: Ebauche hélicoïdale manuelle
 3: Ebauche hélicoïdale auto
 4: Ebauche pendulaire linéaire manuelle
 5: Ebauche pendulaire linéaire auto
 6: Ebauche pendulaire circulaire manuelle
 7: Ebauche pendulaire circulaire auto
 8: Ebauche, plongée à la position de pré-perçage
 9: Finition, arc d'approche 3D
JT Sens de déroulement
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
H Sens d'usinage
 0 : en opposition
 1 : en avalant
P Plongée max.
I Surépaisseur parallèle au contour
K Surépaisseur, sens de la plongée
FZ Avance plongée
E Avance réduite
R Rayon d'approche
WB Long. plongée
EW Angle de plongée
U Facteur de recouvrement (par défaut : 0,5)
RB Plan de retrait
Autres formulaires : voir page 60
